Hộp trung chuyển Passbox

Khi trung chuyển hàng hóa nhỏ, thành phẩm và vật dụng ra vào phòng sạch, người ta sẽ sử dụng hộp trung chuyển Passbox để giữ cho môi trường phòng sạch được kiểm soát tối ưu. Vậy Passbox là gì? Cùng Airtech Thế long tìm hiểu về thiết bị này trong bài viết nhé!
Nội dung chính[ẩn][hiện]

1. HỘP TRUNG CHUYỂN PASSBOX LÀ GÌ?

Hộp trung chuyển Passbox
Passbox là hộp trung chuyển vật tư giữa phòng sạch và các phòng khác

Hộp trung chuyển Passbox là thiết bị chuyên dùng để trung chuyển hàng hóa, thành phẩm hoặc các vật dụng nhỏ giữa các phòng sạch có cấp độ sạch khác nhau hoặc từ môi trường bên ngoài vào phòng sạch.
Passbox được lắp đặt trong tường giữa 2 không gian phòng liền kề để tạo điều kiện thuận lợi cho việc trung chuyển đồ vật, hàng hóa ra vào phòng sạch. Nhờ vậy mà giảm thiểu được số lần mở cửa chính trong phòng sạch giúp giảm ô nhiễm đến mức tối thiểu.
Tại Việt Nam, Passbox có nhiều tên gọi như hộp trung chuyển đồ phòng sạch, hộp chuyển hàng phòng sạch, tủ truyền, tủ đưa đồ phòng sạch, cửa đưa đồ phòng sạch, hộp chuyển mẫu,...
Hộp chuyển hàng được ứng dụng phổ biến trong các nhà máy sản xuất mỹ phẩm, dược, lĩnh vực y tế, ngành sản xuất linh kiện, chế biến thực phẩm, thí nghiệm sinh học, phòng sạch của bệnh viện hay trong các ngành công nghiệp khác có sử dụng phòng sạch.

2. CẤU TẠO HỘP TRUNG CHUYỂN PASSBOX

cấu tạo hộp trung chuyển passbox cấu tạo hộp chuyển đồ phòng sạch Passbox
Cấu tạo của hộp chuyển hàng Passbox

Hộp trung chuyển Passbox có cấu tạo gồm các bộ phận chính như:

  • Cửa: Có tay nắm, gioăng cửa và kính cường lực.
  • Kính cường lực trong suốt giúp mọi người có thể nhìn thấy vật dụng bên trong trong quá trình vận chuyển.
  • Tay nắm cửa được thiết kế phù hợp với từng loại, Passbox khóa liên động cơ cần phải có tay nắm phù hợp với khóa liên động cơ.
  • Thân hộp: Đây là bộ phận định hình, được cấu tạo bằng thép sơn tĩnh điện hoặc inox 304 có độ bền cao. Trên thân hộp trung chuyển sẽ chứa những bộ phận khác như bảng điều khiển, ổ cắm điện,...
  • Khóa Passbox: Đây là bộ phận rất quan trọng của hộp trung chuyển, giúp bảo vệ phòng sạch trong suốt quá trình trung chuyển hàng hóa tránh ô nhiễm chéo. Khi một bên cửa mở thì cửa còn lại sẽ bị cưỡng chế khóa lại để tránh làm không khí bên ngoài tràn vào phòng sạch.
  • Bộ lọc khí: Sử dụng màng lọc HEPA giúp lọc hiệu quả 99.99% bụi bẩn
Ngoài ra, hộp trung chuyển còn có một số tùy biến để phù hợp với yêu cầu của người dùng như: Đèn thông báo để biết hộp trung chuyển đang ở trạng thái khóa hay mở, đèn UV hoặc đèn huỳnh quang để diệt khuẩn,...

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA PASSBOX

Passbox hoạt động theo nguyên lý khóa liên động
Passbox hoạt động theo nguyên lý khóa liên động
Hộp trung chuyển Passbox cho phòng sạch có 2 cửa đối xứng với nhau là cửa trước và cửa sau. Cửa hoạt động theo nguyên lý khóa liên động, có nghĩa là cửa này mở thì cửa kia sẽ đóng, cùng 1 thời điểm chỉ có 1 cửa được mở. Khi một cửa bất kỳ được mở thì chốt cửa còn lại sẽ tự động khóa nhờ hệ thống khóa liên động.
Khi vật phẩm được đưa vào Passbox, hệ thống sẽ thổi bay tất cả bụi bẩn bám trên đó bằng các tia khí sạch đã được lọc bởi tấm lọc HEPA. Sau đó, khí bẩn sẽ được hút vào phần đáy của hộp trung chuyển để không gây ô nhiễm cho phòng sạch.

4. PHÂN LOẠI HỘP TRUNG CHUYỂN PASSBOX

phân loại hộp trung chuyển passbox
Hộp chuyển mẫu Passbox được phân loại thế nào

Hiện tại tập đoàn Airtech đang sản xuất 4 loại hộp trung chuyển Passbox, mỗi loại lại có 3 kích thước tiêu chuẩn khác nhau. Bốn loại này được chia thành 2 nhóm: Passbox thường và Passbox Airshower.

4.1. Passbox thường

Hộp trung chuyển Passbox thường hay hộp chuyển hàng tiêu chuẩn - Static Passbox là thiết bị không hỗ trợ thêm đèn tiệt trùng, quạt hoặc lọc.
Đây đơn thuần là thiết bị chuyển hàng giữa hai vùng sạch hoặc vùng sạch và môi trường bên ngoài. Chúng được chia làm 2 loại là Passbox khóa liên động cơ và khóa liên động điện.

4.2. Passbox Airshower

Hộp trung chuyển Passbox Airshower hay còn được gọi là Dynamic Passbox, có chức năng làm sạch bề mặt sản phẩm với đèn UV tiệt trùng và quạt lọc làm sạch không khí bên trong khoang.
Passbox Airshower có 3 loại gồm:
  • Pass Box Airshower không có đèn UV
  • Pass Box Airshower có đèn UV
  • Pass box Airshower băng tải
Ngoài ra, hộp chuyển mẫu còn được được phân loại theo vật liệu cấu tạo như sau:
  • Toàn bộ Inox
  • Toàn bộ thép sơn
  • Ngoài thép sơn lòng trong Inox

5. CÁC MẪU HỘP TRUNG CHUYỂN PASSBOX TẠI AIRTECH THẾ LONG

KÝ HIỆU SẢN PHẨM
VD: Model: ATV-PB668 U S T ST
KÝ HIỆU TÊN GỌI
ATV THE LONG AIRTECH
PB Hộp trung chuyển
668 Kích thước vùng làm việc (WxDxH):
600x600x800 (mm)
U Dựa vào đèn UV
S Toàn bộ là thép sơn
T Toàn bộ Inox
ST Khung ngoài là thép sơn tĩnh điện, vùng làm việc là Inox

Kích thước hộp trung chuyển Passbox
Model W1 (mm) W2 (mm) D1 (mm) D2 (mm) H1(mm) H2 (mm)
ATV-PB333 300 485 300 375 300 420
ATV-PB444 400 585 400 475 400 520
ATV-PB555 500 685 500 575 500 620
ATV-PB666 600 785 600 675 600 720
ATV-PB777 700 885 700 775 700 820
ATV-PB888 800 985 800 875 800 920
ATV-PB999 900 1085 900 975 900 1020

5.1. Passbox khóa liên động cơ

Hộp trung chuyển Passbox khóa liên động cơ chỉ cho phép mở một cánh cửa, sử dụng lực tay để mở cửa một cách thủ công để đưa hàng hóa vào phòng sạch.

Passbox khóa liên động cơ
Passbox khóa liên động cơ

Thông số kỹ thuật

Model
ATV-PB333
Kích thước ngoài ( R x S x C) 485 x 375 x 420 mm
Kích thước trong ( R x S x C) 300 x 300 x 200 mm
Khung Thép sơn tĩnh điện / Inox 304
Vùng làm việc Thép sơn tĩnh điện / Inox 304
Mặt sàn Inox 304
Ô kính Kính cường lực trong suốt
Chân đế Tùy theo yêu cầu của khách hàng
Khóa liên động Khóa liên động cơ
Các yêu cầu khác (Tùy theo yêu cầu của khách hàng)

5.2. Passbox khóa liên động điện

Hộp trung chuyển Passbox khóa liên động điện sử dụng bảng điều khiển để mở cửa mà không phải dùng nhiều lực, giúp vận chuyển hàng hóa vào phòng sạch dễ dàng hơn.
Passbox khóa liên động điện
Passbox khóa liên động điện

Thông số kỹ thuật

Model ATV - PB333
Kích thước ngoài ( R x S x C) 485 x 375 x 420 mm
Kích thước trong ( R x S x C) 300 x 300 x 200 mm
Khung Thép sơn tĩnh điện / Inox 304
Vùng làm việc Thép sơn tĩnh điện / Inox 304
Mặt sàn Inox 304
Ô kính Kính cường lực trong suốt
Chân đế Tùy theo yêu cầu của khách hàng
Khóa liên động Khóa liên động điện
Đèn UV
(Tùy theo yêu cầu
của khách hàng)
15W/ 1 cái
Đèn chiếu sáng
(Tùy theo yêu cầu
của khách hàng)
9W/ 1 cái
Các yêu cầu khác (Tùy theo yêu cầu của khách hàng)

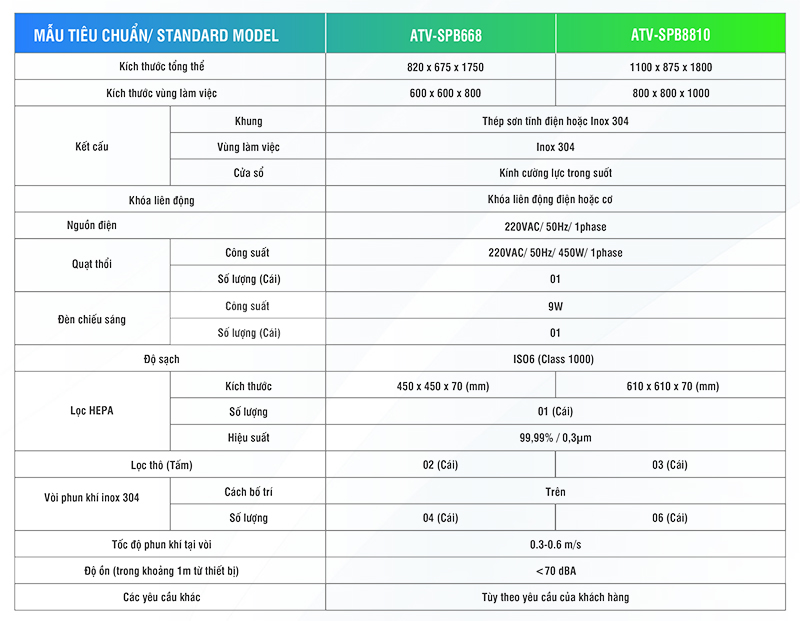

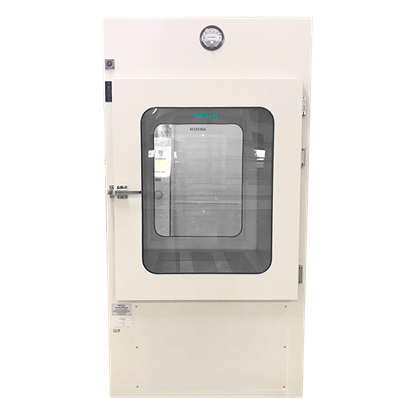

5.3. Passbox Airshower không có đèn UV

Là thiết bị tích hợp chức năng giữa PassBox và Airshower, Passbox Airshower không có đèn UV giúp tránh ô nhiễm chéo, loại bỏ bụi bẩn trước khi đưa vào phòng sạch.
Passbox Airshower không có đèn UV
 Hộp trung chuyển Passbox Airshower không có đèn UV

Thông số kỹ thuật

Model
ATV-SPB668
Kích thước ngoài ( R x S x C) 820 x 675 x 1750 mm
Kích thước trong ( R x S x C) 600 x 600 x 800 mm
Khung Thép sơn tĩnh điện / Inox 304
Vùng làm việc Inox 304
Cửa số Kính cường lực trong suốt
Khóa liên động Khóa liên động điện hoặc cơ
Nguồn điện 220VAC/50Hz/1phase
Quạt thổi 220VAC/ 50Hz/ 450W/1phase/ 1 cái
Đèn chiếu sáng
9W/ 1 cái
Độ sạch
ISO6 (Class 1000)
Lọc HEPA 99.99%/ 0.3µm/ 1 cái
Lọc thô 2 hoặc 3 cái
Vòi phun khí Inox 304 Bố trí bên trên/ SL 4 hoặc 6 cái
Tốc độ phun khí tại vòi 0.3 - 0.6m/s
Độ ồn
(trong khoảng 1m từ thiết bị)
<70dBA
Các yêu cầu khác (Tùy theo yêu cầu của khách hàng)

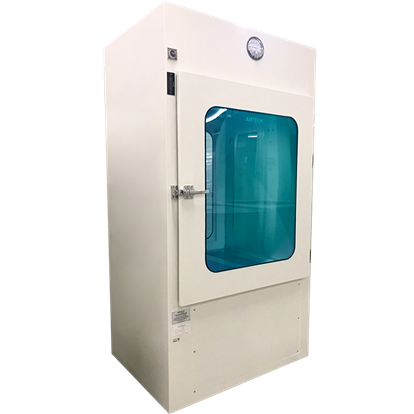

5.4. Hộp trung chuyển Passbox Airshower có đèn UV

Passbox Airshower có đèn UV nâng cao khả năng diệt khuẩn dùng cho phòng sạch đòi hỏi yêu cầu cao khi chuyển hàng vào phòng sạch.
Passbox Airshower có đèn UV
Passbox Airshower có đèn UV

Thông số kỹ thuật

Model
ATV-SPB668-U
Kích thước ngoài ( R x S x C) 770 x 660 x 1000
Kích thước trong ( R x S x C) 600 x 600 x 500
Khung Thép sơn tĩnh điện / Inox 304
Vùng làm việc Inox 304
Cửa số Kính cường lực trong suốt
Khóa liên động Khóa liên động điện hoặc cơ
Nguồn điện 220VAC/50Hz/1phase
Quạt thổi 220VAC/ 50Hz/ 450W/1phase/ 1 cái
Đèn UV
450mm*15W/ 1 cái
Độ sạch
ISO6 (Class 1000)
Lọc HEPA 99.99%/ 0.3µm/ 1 cái
Lọc thô SL 2 hoặc 3 cái
Vòi phun khí Inox 304 Bố trí bên trên/ SL 4 hoặc 6 cái
Tốc độ phun khí tại vòi 0.3 - 0.6m/s
Timer Dải đo 0-99999 giờ/ 2 cái
Độ ồn
(trong khoảng 1m từ thiết bị)
<70dBA
Các yêu cầu khác (Tùy theo yêu cầu của khách hàng)

5.5. Passbox Airshower băng tải

PassBox Airshower băng tải là thiết bị được tích hợp chức năng giữa Passbox và Air Shower đồng thời kết hợp băng tải vận chuyển hàng hóa, ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.
Passbox Airshower băng tải
Hộp trung chuyển Passbox Airshower băng tải

Passbox Airshower băng tải sử dụng băng tải rulo

Model
ATV-ASPB212841
Kích thước ngoài ( R x S x C) 2170 x 1400 x 2650
Kích thước trong ( R x S x C) 1450 x 1250 x 840
Khung Inox 304
Vùng làm việc Inox 304
Cửa số Inox 304 + Kính cường lực
Băng tải Con lăn
Quạt thổi 380VAC/ 50Hz/ 1500W/ 3phase
Đèn chiếu sáng
9W/ 1 cái
Lọc chính
Lọc HEPA
Lọc phụ Lọc thô
Đồng hồ chênh áp 1 - 3 cái
Vòi phun khí Inox 304 12 hoặc 18 cái
Tốc độ phun khí tại vòi > 19 m/s
Độ ồn
(trong khoảng 1m từ thiết bị)
<70dBA
Các yêu cầu khác (Tùy theo yêu cầu của khách hàng)

Passbox Airshower băng tải sử dụng dây belt

Model
ATV-ASPB171428
Kích thước ngoài ( R x S x C) 1920 x 1400 x 2850 mm
Kích thước trong ( R x S x C) 1220 x 1250 x 840 mm
Khung Inox 304
Vùng làm việc Inox 304
Cửa số Inox 304 + Kính cường lực
Băng tải Dây belt
Quạt thổi 380VAC/ 50Hz/ 1500W/ 3phase
Đèn chiếu sáng
9W/ 1 cái
Lọc chính
Lọc HEPA
Lọc phụ Lọc thô
Đèn UV 1 cái
Vòi phun khí Inox 304 18 hoặc 24 cái
Tốc độ phun khí tại vòi > 19 m/s
Độ ồn
(trong khoảng 1m từ thiết bị)
<70dBA
Các yêu cầu khác (Tùy theo yêu cầu của khách hàng)

6. VÌ SAO NÊN CHỌN HỘP TRUNG CHUYỂN PASSBOX TẠI AIRTECH THẾ LONG?

hộp trung chuyển Passbox Airtech Thế Long
Ưu điểm hộp trung chuyển Passbox của Airtech Thế Long

Hộp trung chuyển Passbox của Airtech Thế Long được chuyển giao công nghệ từ tập đoàn Airtech Nhật Bản. Sản phẩm được thực hiện trên dây chuyền gia công kim loại tấm có tiêu chuẩn châu Âu. Được Robot vận hành tự động, máy cắt Laser có cấu hình tùy chỉnh, máy uốn thì có thể thay đổi dao và định hình mọi chi tiết của sản phẩm.

Thiết bị sẽ được sơn tĩnh điện tự động đạt tiêu chuẩn châu Âu nhờ hệ thống nhúng sạch tại bể định hình. Sau đó, sản phẩm sẽ thông qua hệ thống băng tải treo để sấy khô nhanh, từ đó, đảm bảo được chất lượng tốt nhất và giảm thiểu lỗi đáng kể.

Passbox Airtech có thiết kế vuông vắn, nhỏ gọn, sắc nét và dễ dàng lắp ráp, thao tác. Vật liệu khung của thiết bị được làm từ thép sơn tĩnh điện chất lượng cao siêu bền theo thời gian, có mẫu mã đa dạng nên có thể đáp ứng được mọi yêu cầu của khách hàng.

Airtech Thế Long là đơn vị uy tín hàng đầu về sản xuất các thiết bị phòng sạch chất lượng. Đơn vị luôn lấy chất lượng làm gốc nên bạn sẽ nhận được những sản phẩm chất lượng phù hợp với diện tích của doanh nghiệp mình.

Vì sao chọn AirtechDây chuyền sản xuấtDây chuyền sản xuất

Ngoài hộp trung chuyển Passbox, Airtech Thế Long còn cung cấp các thiết bị phòng sạch khác luôn đảm bảo chất lượng và có chi phí tốt nhất. Nếu doanh nghiệp bạn có nhu cầu, hãy liên hệ với chúng tôi qua số Hotline 0915.283.960 - 0915.292.660 để được hỗ trợ và tư vấn miễn phí.
