Tư vấn thiết kế thi công phòng IVF trong bệnh viện

Phòng Lab thụ tinh ống nghiệm đóng góp 70% vào sự thành công của IVF. Đơn vị thi công cần đảm bảo chất lượng và sự ổn định của Lab IVF. Ngoài chất lượng không khí như độ bụi thì các hợp chất bay hơi (VOCs) cũng ảnh hưởng lớn đến chất lượng nuôi cấy phôi.





Phòng thí nghiệm IVF phải có đầy đủ các chức năng để giảm thiểu mọi tác động gây hại đến các tế bào sinh sản và đảm bảo các quy trình diễn ra hiệu quả.

YÊU CẦU TRONG XÂY DỰNG PHÒNG SẠCH IVF

- Phòng sạch IVF phải ngăn cách với các bộ phận khác như: phòng thủ thuật (nơi thực hiện các thao tác lâm sàng), phòng hành chính, phòng khám, phòng xử lý dụng cụ,…

- Vật liệu dùng để xây dựng, lắp đặt, sơn sửa phòng IVF phải hạn chế tối đa mức giải phóng các chất hữu cơ độc hại trong không khí (VOCs) và các độc tố gây hại đến phôi thai, phù hợp với tiêu chuẩn phòng sạch.

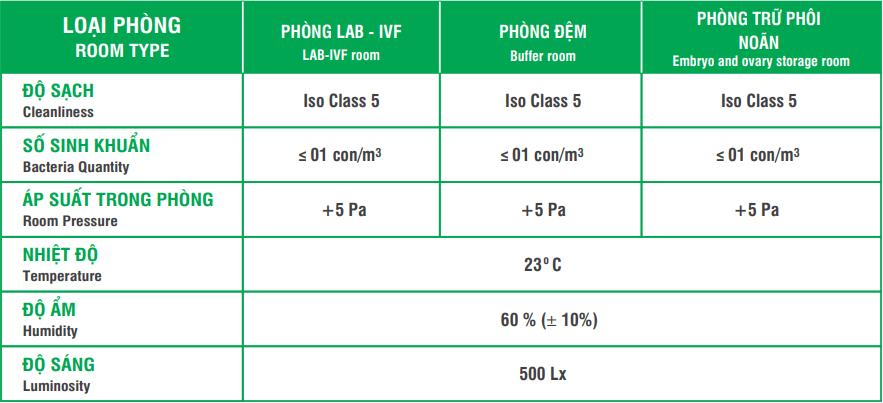

- Kiểm soát ổn định nhiệt độ, độ ẩm, áp suất

- Cách âm, cách nhiệt với môi trường bên ngoài

- Ngăn chặn sự tấn công của côn trùng, vi khuẩn, bụi bẩn

- Đảm bảo quy trình làm việc diễn ra thuận lợi, tối ưu về khoảng cách giữa các không gian làm việc trong suốt quá trình thao tác với các tế bào trứng, tinh trùng và phôi

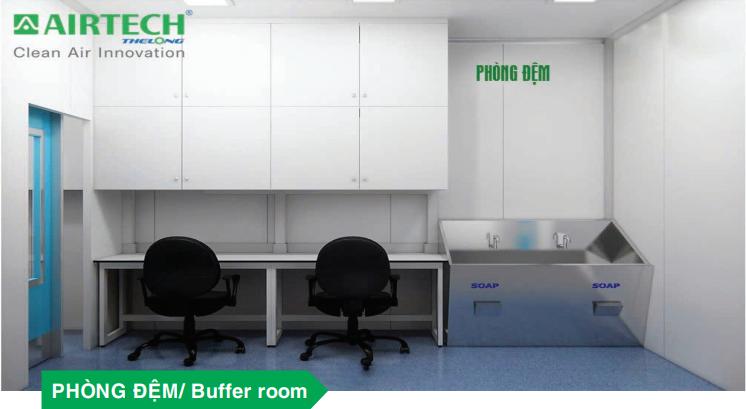

- Lắp đặt hệ thống rửa tay, vệ sinh cho nhân viên trước khi bước vào phòng sạch IVF

- Khu vực làm sạch và khử trùng nằm tách biệt với phòng thí nghiệm IVF

- Có đầy đủ các hệ thống:

+ Tủ nuôi cấy phôi

+ Bình trữ lạnh chứa nitơ lỏng để trữ đông noãn, tinh trùng và phôi

+ Màng lọc HEPA giúp lọc các hạt bụi mịn

+ Đèn chiếu sáng

+ Máy phát điện và pin dự phòng có dung lượng lớn

+ Điều hòa không khí, nhiệt độ, áp suất

+ Thông gió thích hợp và báo động nồng độ oxy thấp

+ Hệ thống báo cháy, chữa cháy

+ Xử lý chất thải

KẾT CẤU CỦA PHÒNG SẠCH IVF

SỬ DỤNG VẬT LIỆU CÁCH NHIỆT



- Sử dụng đa dạng nhiều loại panel khác nhau như các loại mặt panel tôn mạ, SUS 304, thép mạ phù hợp với nhu cầu của khách hàng.

- Thực hiện lắp ráp, lắp đặt bằng panel đơn giản, rút ngắn thời gian thi công.

- Làm kín hoàn toàn bằng keo, không để hở.

- Hơn thế nữa việc di chuyển và mở rộng có thể tiến hành đơn giản, nhanh chóng

Tấm panel EPS

Panel EPS kháng khuẩn luôn là sản phẩm đứng top đầu trong sự lựa chọn của các nhà đầu tư trong hạng mục thi công phòng cách ly, phòng phẫu thuật,… Tại sao lại như vậy? Cụ thể, EPS có trọng lượng nhẹ, tuổi thọ cao và giá thành vô cùng phải chăng. Nhờ đó, công trình vừa có độ bền vững cao nhưng lại không tốn quá nhiều chi phí khi sử dụng panel EPS.

Thông số kỹ thuật:

• Cấu tạo 3 lớp: Tôn – EPS – Tôn.
• Độ dày lớp tôn: Dao động từ 0,35-0,6mm.
• Chiều rộng: 1160mm.
• Chiều dài: Theo yêu cầu của khách hàng.(Dao động 1500 – 15000 mm)
• Giới hạn chịu nhiệt: -10 đến 150 độ C.
• Lực chịu uốn: Khoảng 6.68 kg/cm2

Tấm panel PU

Tấm panel PU là một loại panel kháng khuẩn với đặc tính cực vượt trội. Sản phẩm này được cấu thành bởi tấm Foam với độ kín kẽ cao, các lớp được kết dính với nhau cực chắn chắn. Khi sử dụng sản phẩm này cho công trình sẽ giúp tăng khả năng chống thấm nước cực tốt. Nhờ đó, độ bền của vách cũng sẽ cao hơn, giảm thiểu tối đa khả năng phát triển của vi khuẩn và nấm mốc. Điều cần thiết trong thi công các hạng mục đòi hỏi độ vô trùng tuyệt đối.

Thông số kỹ thuật:

• Cấu tạo: 3 lớp bao gồm 2 lớp tôn, 1 lớp lõi PU.
• Độ dày sản phẩm: Đa dạng, dao động từ 40-200mm.
• Độ dạy lớp tôn: Dao động từ 0,4-0,6mm.
• Chiều dài sản phẩm: Dao động từ 1500 – 18000 mm.
• Mật độ kín kẽ: Đạt mức 99%.
• Hệ số dẫn nhiệt cực thấp: Dao động 0,018 ÷ 0,024 Kcal/m/oC.
• Mức độ chịu nhiệt tương đối: -10 đến 200 độ C

Tấm panel PIR

Panel PIR là loại panel phòng mổ được sử dụng khá phổ biến. Sản phẩm này sở hữu những đặc tính như: chống ồn, chống cháy, chống nóng, đặc biệt kháng khuẩn cực hiệu quả. Độ kín kẽ của lớp xốp Foam cũng khá cao, tuy không cao bằng PU nhưng sản phẩm này cũng đặt tới 93%. Khi sử dụng sản phẩm này cho công trình sẽ hạn chế đa sự ẩm mốc, phát sinh của nấm mốc, vi khuẩn,… Vô cùng thích hợp khi sử dụng thi công phòng mổ, phòng sạch,…

Thông số kỹ thuật:

• Cấu tạo: Như panel thông thường, PIR được cấu tạo gồm 3 lớp: Tôn – Hi-Pir – Tôn.
• Lớp cách nhiệt: Là loại chất liệu Hi-Pir mang đến những chức năng tuyệt vời.
• Lớp tôn của PIR: BlueScope
• Độ dày của sản phẩm: Dao động từ 40-200mm.
• Độ dày của lớp tôn: Dao động 0,45-0,6mm.
• Khả năng chịu nhiệt ở mức trung bình: -196 đến 120 độ C
• Mật độ hạt xốp: Khoảng 93%.

HỆ THỐNG HVAC, M&E

Hệ thống sưởi, thông gió và điều hòa không khí (Heating, ventilation, and air conditioning HVAC) là hệ thống tạo ra và kiểm soát điều hòa không khí, nhiệt độ, độ ẩm trong phòng.

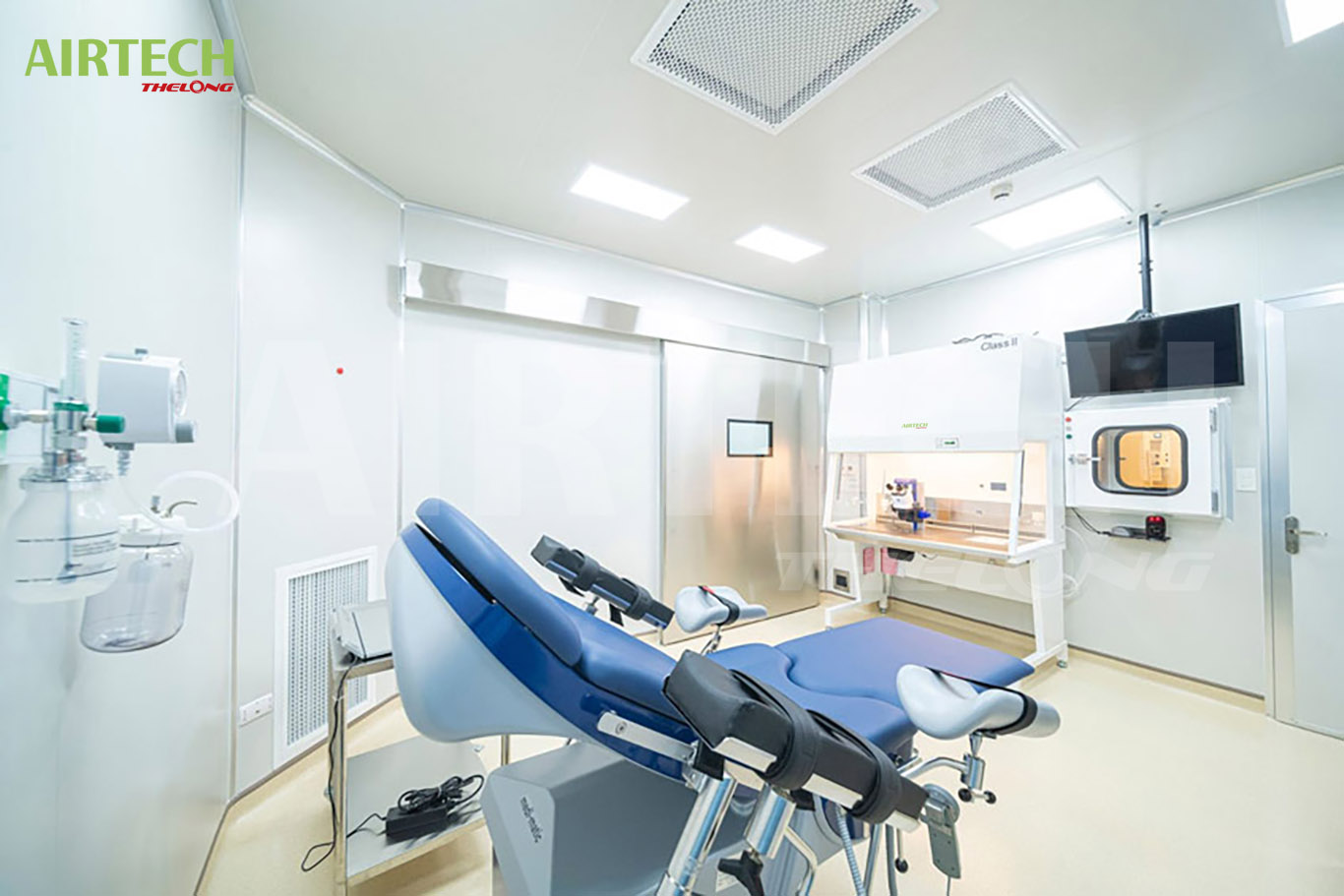

HỆ THỐNG CHIẾU SÁNG

Cung cấp và lắp đặt các sản phẩm phục vụ mục đích chiếu sáng cho công trình như đèn cao áp, đèn hành lang, đèn chiếu sáng cho căn hộ,...

Airtech Thế Long đã thành công trong việc hoàn thiện dự án phòng sạch nuôi cấy tế bào gốc cho Bệnh Viện Đại Học PhenikaAMec, khẳng định uy tín và chất lượng trong lĩnh vực thiết kế và thi công phòng lưu trữ tế bào gốc.



THAM KHẢO THIẾT BỊ PHÒNG SẠCH TIÊU CHUẨN

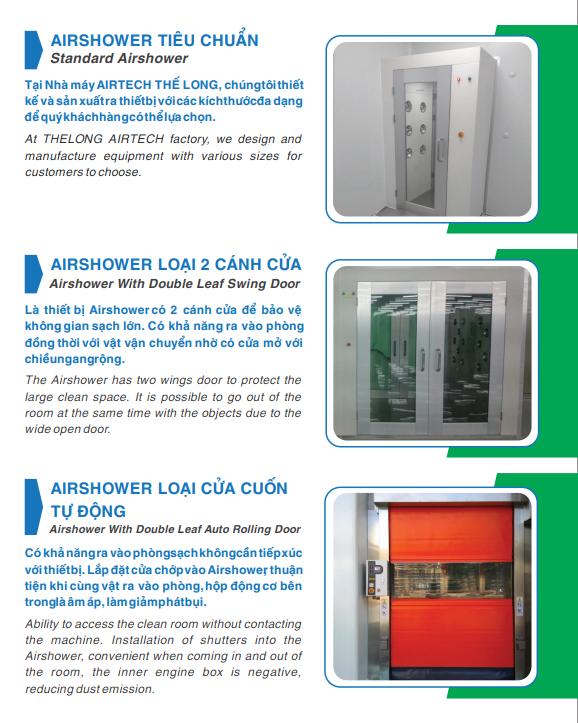

Buồng thổi khí sạch

Thiết bị Airshower để loại bỏ bụi bám vào bề mặt người, vật vận chuyển vào trước khi vào phòng bằng không khí thổi tốc độ cao đã được làm sạch bằng lọc HEPA, để phòng chống ô nhiễm trong phòng sạch được quản lý trong trạng thái sạch.

Ở công ty chúng tôi đáp ứng ba dạng các loại thiết bị để đáp ứng với các động tác ra vào phòng như máy móc vận chuyển, người, xe chở hay cơ sở xây dựng.

Passbox

Là thiết bị phòng chống sự xâm nhập của hạt bụi, vi khuẩn nguyên nhân chủ yếu do ô nhiễm khi vận chuyển vật phẩm ra vào phòng sạch và phòng sạch sinh học. Công ty chúng tôi đáp ứng tất cả các kích thước, hình dạng từ sản phẩm loại tiêu chuẩn dùng cho hàng hoá nhỏ cho đến sản phẩm loại đặc trưng dùng cho sản phẩm loại lớn, hơn thế nữa đáp ứng với tất cả các nguyện vọng và thông số như băng tải tự động, cửa tự động, rèm không khí sạch, loại phun thổi khí.

Clean booth

Để làm sạch trong phòng sạch và làm sạch cục bộ cho phòng, hơn thế nữa cần tạo ra không gian sạch có khả năng di chuyển với quy mô nhỏ, giá rẻ. Ở công ty chúng tôi lắp đặt các loại Clean booth như ISO Class 5 (Class 100) đối ứng GMP và kèm theo tính năng điều chỉnh nhiệt độ, đáp ứng tất cả các nguyện vọng của khách hàng.

FFU

Hiệu suất cao – tiết kiệm điện năng: Thực hiện việc tiết kiệm điện năng, hiệu suất cao so với các loại từ trước tới nay nhờ sử dụng mô tơ không chổi than DC.

Sử dụng loại bề mặt INOX: Với ưu điểm chịu được dược phẩm, ăn mòn nên được sử dụng rộng rãi trong tất cả các lĩnh vực.

Kiểm soát lượng gió: Có thể điều khiển lượng gió thích hợp, có khả năng thay đổi tốc độ vận hành bằng việc kiểm soát số vòng của mô tơ DC nhờ việc điều khiển tốc độ.

HEPA FILTER UNIT – BLOWER FILTER UNIT

Là thiết bị không thể thiếu trong hệ thống điều hoà không khí của bất kỳ phòng sạch nào. HFU, BFU giúp làm sạch không khí một cách hiệu quả với chi phí thấp.
