Clean booth là gì?
Clean booth – phòng sạch di động là một dạng hệ thống phòng sạch được thiết kế theo dạng mô đun (khối), có thể lắp ráp, cơ động di chuyển mở rộng hoặc tháo dỡ dễ dàng. Clean booth tạo ra môi trường có độ tinh khiết cao (tương đương với chất lượng không khí trong phòng sạch truyền thống) cho các công việc như lắp ráp linh kiện điện tử hoặc vận hành các thiết bị chính xác.
Clean booth là một giải pháp thông minh, tiết kiệm chi phí hơn so với phòng sạch truyền thống vì dễ lắp đặt, tùy chỉnh. Cơ chế của phòng sạch di động là sử dụng các bộ lọc khí phòng sạch (Fan Filter Units) để kiểm soát nhiệt độ, chống bụi và ô nhiễm chéo.

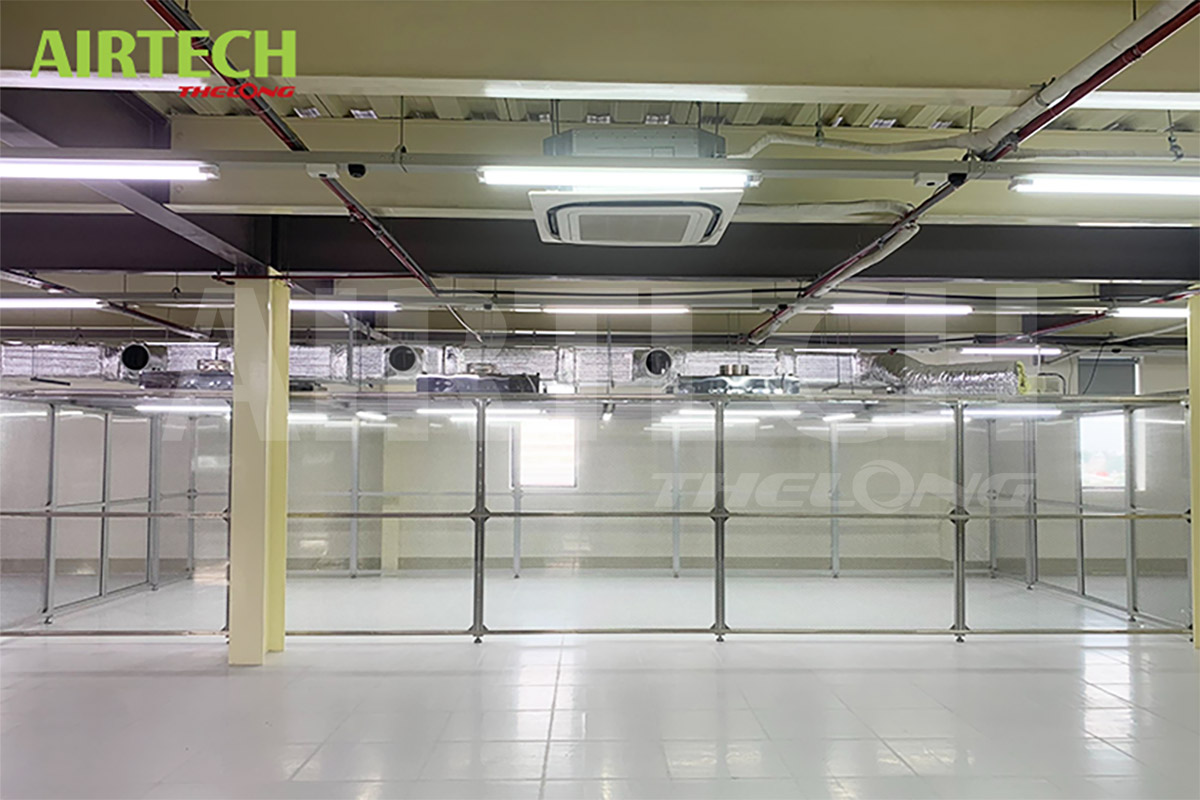

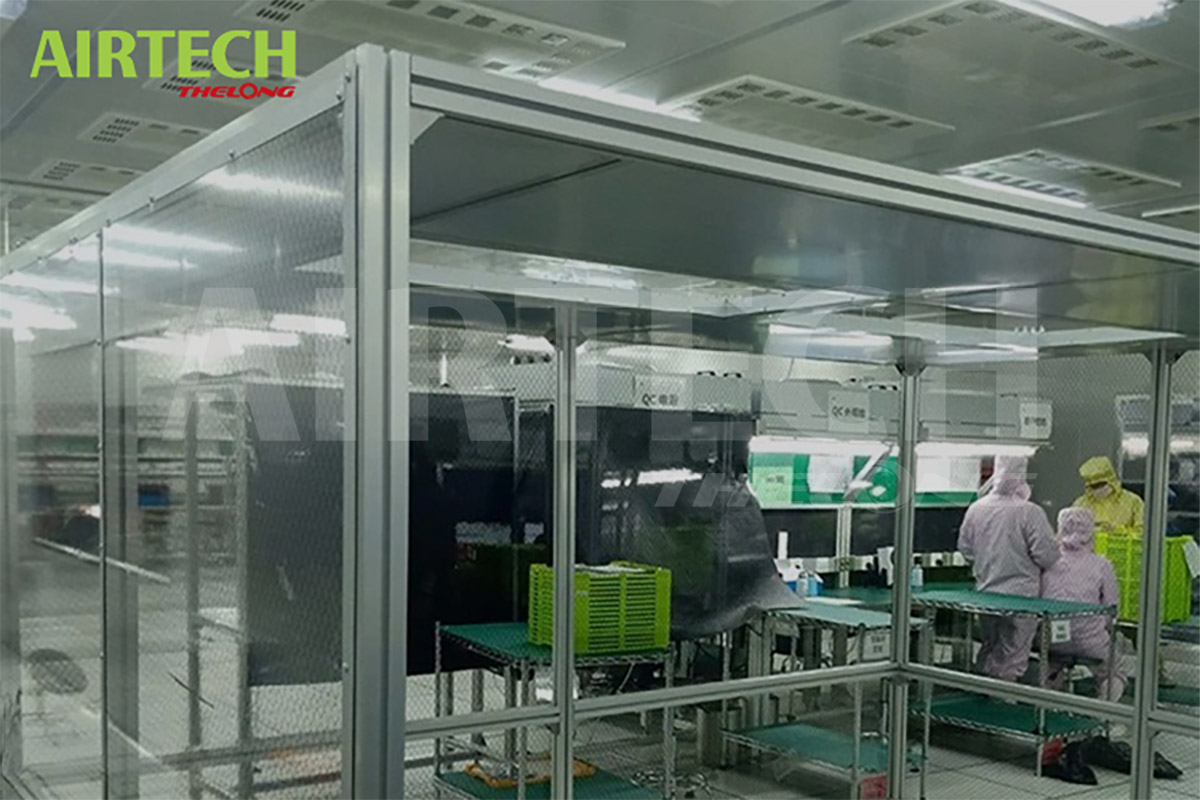

Phòng sạch di động tiết kiệm chi phí, lắp đặt linh hoạt so với phòng sạch truyền thống
Ngoài ra Clean booth có thể lắp đặt trong phòng sạch bất kì tạo ra không gian “phòng sạch trong phòng sạch” giúp nâng cao cấp độ sạch ở một khu vực nhỏ, phục vụ cho những yêu cầu nghiên cứu đặc biệt yêu cầu nghiêm ngặt độ sạch.
Clean booth có thể ứng dụng trong rất nhiều ngành như: điện tử, sinh học, hóa học, dược phẩm, thực phẩm, phòng sơn…
Cấu tạo clean booth thế nào?
Một chiếc Clean booth thường có cấu trúc: khung, tường, sàn, trần, cụ thể
-
Phần khung: được cấu tạo từ nhiều chất liệu khác nhau như nhôm định hình, inox, …đóng vai trò như phần xương sống của clean booth, phần khung có thể dễ dàng tháo rời, cơ động và di chuyển.
-
Phần rèm/tường: Phần rèm hoặc tường là phần bao xung quanh của clean booth, phần này có thể làm bằng những chất liệu mềm như rèm PVC chống tĩnh điện hoặc chất liệu cứng như: các loại mica (mica đen hoặc mica trắng).
-
Fan Filter Unit: Bộ lọc khí đóng vai trò chủ đạo để tạo ra không khí sạch trong không gian clean booth, FFU có chức năng hút không khí từ ngoài đi qua màng lọc Hepa rồi thổi không khí sạch vào trong clean booth.

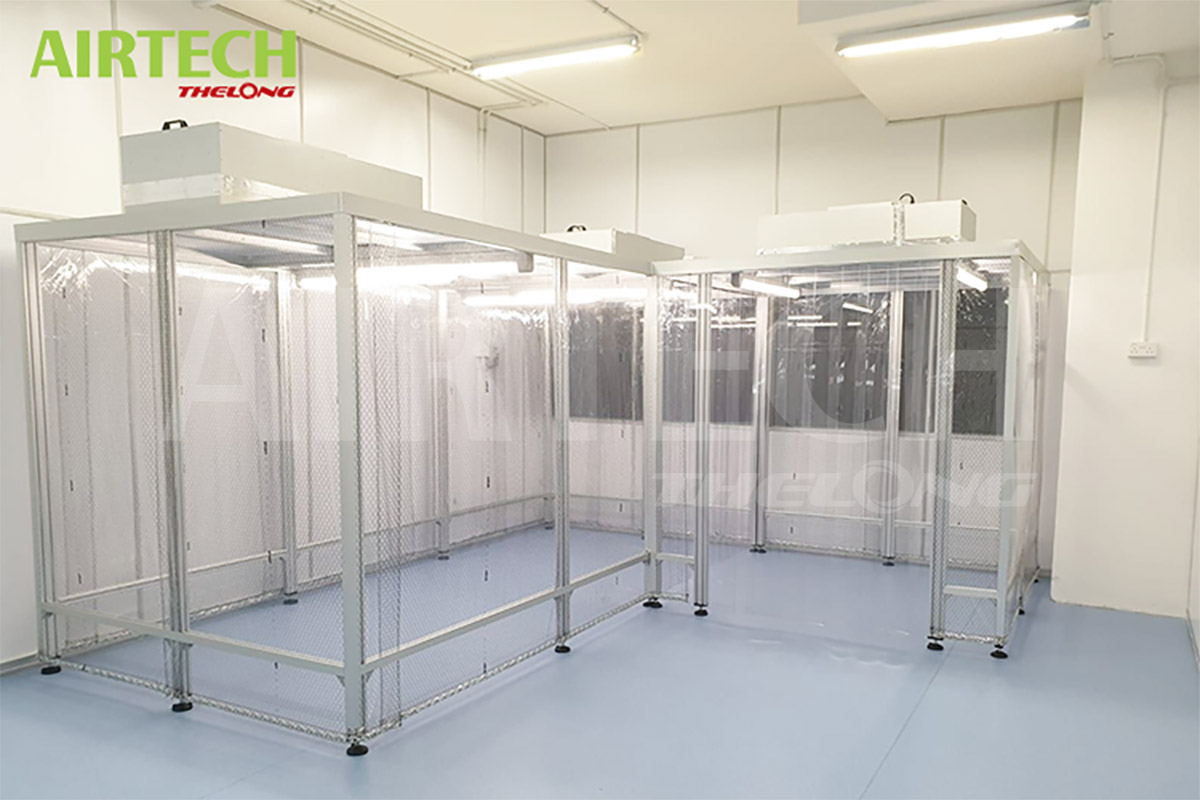

Bộ lọc khí sạch FFU gắn trên trần giúp tạo luồng khí sạch bên trong clean booth
Các phần phụ trợ khác:
-
Hệ thống chiếu sáng: Tích hợp riêng cho môi trường phòng sạch
-
Bảng điều khiển FFU: Cái này tùy theo thiết kế của khách hàng
-
Cửa ra vào: Có thể tích hợp Airshower để thổi bụi trước khi người bước vào trong phòng sạch.
Có mấy loại Clean booth trên thị trường hiện nay
Hiện nay, có rất nhiều cách phân loại Clean booth khác nhau. Dựa vào những tiêu chí khác nhau, có thể phân loại các cấp độ Clean booth như sau:
Phân loại theo cấp độ sạch
Phân loại theo cấp độ sạch theo tiêu chuẩn ISO 14644-1 hoặc FED-STD-209E, Clean booth được chia thành những cấp độ ISO Class 5 (Class 100); ISO Class 6 (Class 1000); ISO Class 7 (Class 10000); ISO Class 8 (Class 100000)… Với độ ISO càng thấp thì cấp độ lọc sạch sẽ càng cao.
Phân loại theo phần khung
Phân loại theo vật liệu chế tạo, clean booth có thể được làm từ khung nhôm định hình,khung inox 304 hoặc 314 hoặc các loại vách PVC. Mỗi loại vật liệu có ưu và nhược điểm khác nhau, Cụ thể:
-
Khung nhôm định hình: Có ưu điểm nhẹ, dễ lắp đặt, giá thành tốt
-
Khung inox 304 hoặc 316: Ưu điểm bền, chống ăn mòn phù hợp với nhiều đơn vị có yêu cầu vô trùng cao như các ngành: dược phẩm, y tế, công nghệ sinh học….

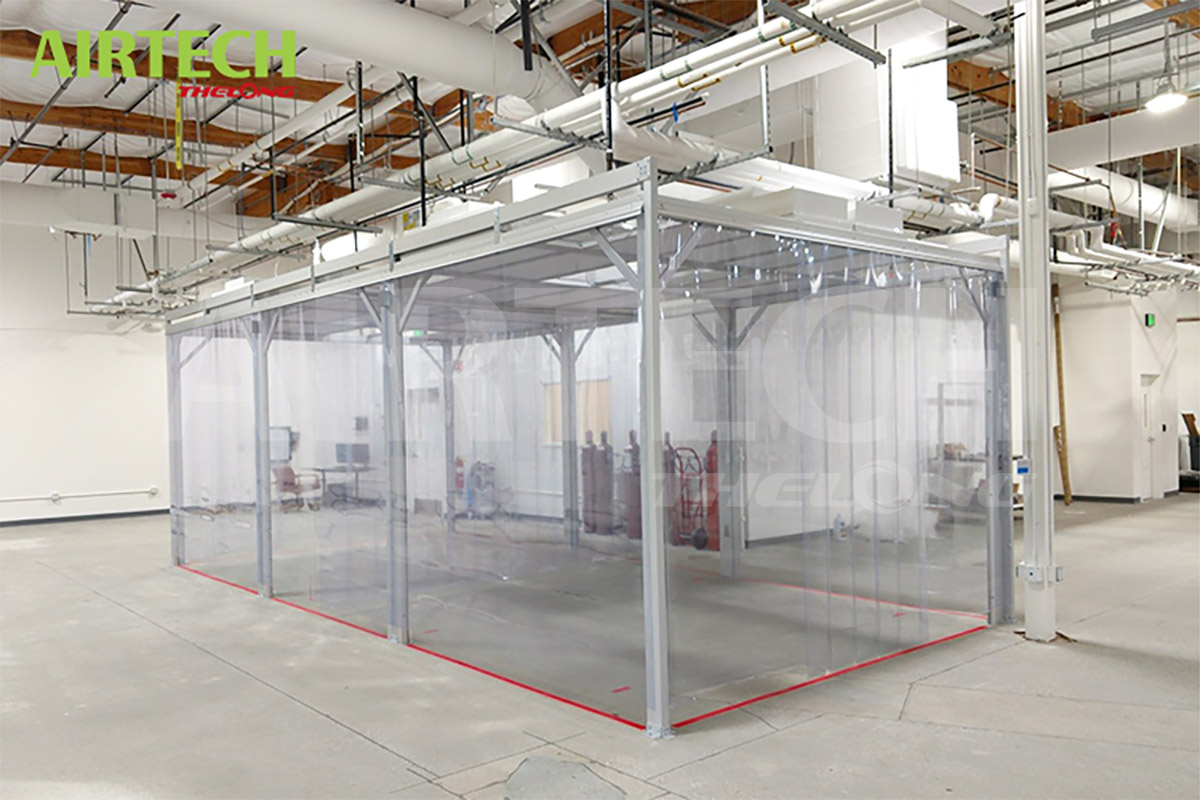

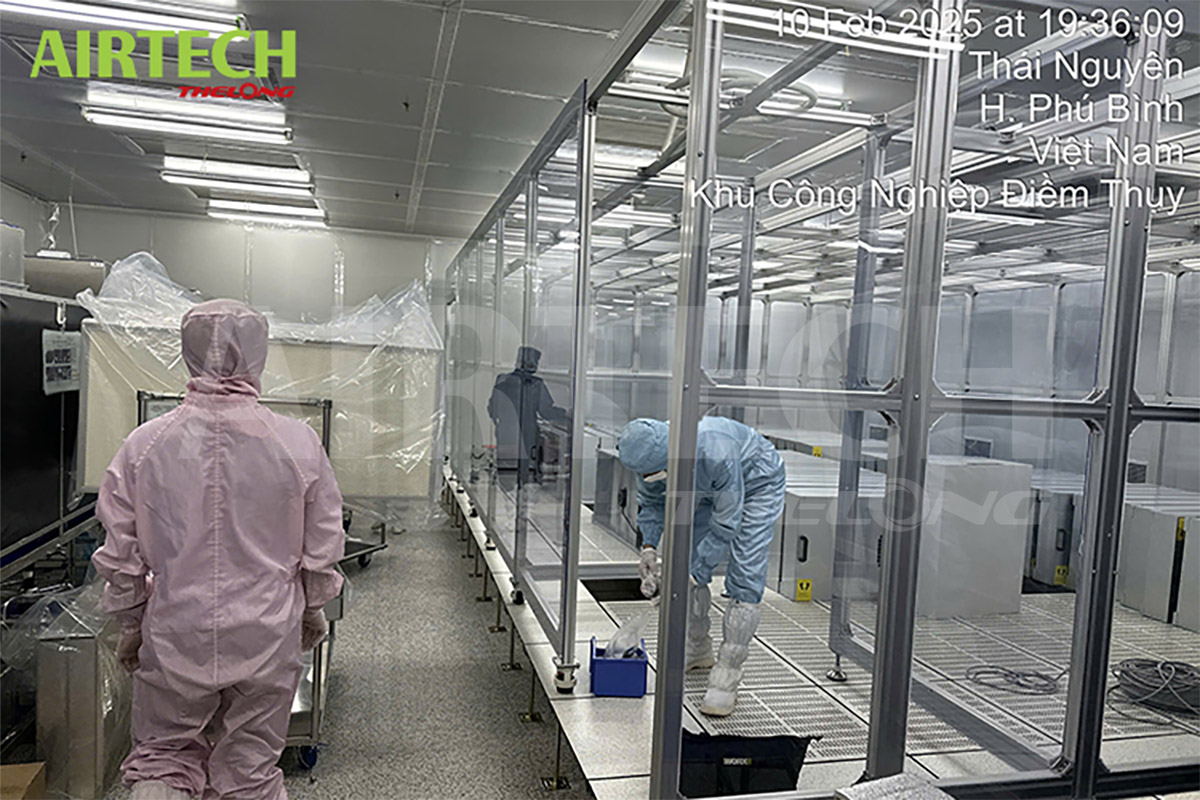

Clean booth khung nhôm định hình có kết cấu nhẹ, bền được ứng dụng rộng rãi
Phân loại theo mục đích sử dụng
Nếu phân loại theo mục đích sử dụng, clean booth có thể chia ra rất nhiều mục đích sử dụng khác nhau như: Clean booth cho sản xuất điện tử, bán dẫn; Clean booth cho Dược Phẩm – Y tế; Clean booth cho lĩnh vực IVF, phòng thí nghiệm sinh học, Clean booth cho kiểm tra, bảo trì, đóng gói sản phẩm sạch….
Tùy thuộc vào từng ngành, clean booth sẽ có những yêu cầu khác nhau để phù hợp với từng ngành trong đó Clean booth trong ngành dược phẩm, y tế thường yêu cầu độ sạch cao nhất và yêu cầu kỹ thuật cao nhất. Clean booth ngành thực phẩm hay điện tử thường yêu cầu cấp độ sạch thấp hơn.
Ưu điểm của Clean booth so với phòng sạch truyền thống
Clean booth có nhiều ưu điểm so với phòng sạch truyền thống bởi những ưu điểm như:
-
Linh hoạt trong lắp đặt và di chuyển: Đây là ưu điểm dễ thấy nhất của phòng sạch di động. Clean booth được thiết kế theo dạng module, dễ dàng lắp ráp, tháo rời, di chuyển đến vị trí khác khi cần thay đổi mặt bằng. Trong đó, phòng sạch truyền thống là dạng xây cố định, việc di chuyển hay thay đổi bố cục sẽ tốn rất nhiều thời gian, chi phí.
-
Thời gian thi công nhanh: Việc xây dựng 1 phòng sạch cố định sẽ cần thời gian lên đến vài tháng, trong khi đó việc lắp đặt cleanbooth thường lắp đặt chỉ trong vài ngày đến 1-2 tuần tùy từng diện tích.
-
Chi phí đầu tư thấp: Đây là một giải pháp tiết kiệm chi phí hơn nhiều so với việc xây dựng một phòng sạch truyền thống. Do không cần xây tường, trần, sàn phức tạp, clean booth giúp tiết kiệm 30–50% chi phí đầu tư ban đầu. Ngoài ra, dạng phòng sạch di động này có thể dễ dàng nâng cấp hoặc mở rộng mà không cần phá dỡ công trình hiện hữu.
-
Dễ dàng kiểm soát khu vực sạch cục bộ: Clean booth cho phép tạo ra một vùng sạch độc lập hoặc “phòng sạch trong phòng sạch”, rất phù hợp khi cần không khí sạch trong các vùng đóng gói, kiểm tra, pha chế…
-
Dễ dàng bảo trì và nâng cấp: Hệ thống quạt lọc FFU, màng lọc, chiếu sáng được gắn theo dạng mô đun nên dễ dàng tháo lắp, bảo dưỡng hoặc thay thế. Ngoài ra nếu cần nâng cấp độ sạch cũng có thể lắp thêm hệ thống FFU để nâng cấp khi cần thiết.
Tóm lại Clean booth – phòng sạch di động là một lựa chọn tuyệt vời cho các môi trường cần độ sạch tạm thời hoặc chuyên biệt như: phòng kiểm tra linh kiện, đóng gói thực phẩm, khu vực thí nghiệm tạm thời…
Những yêu cầu của một chiếc Clean booth đạt chuẩn kỹ thuật
Hiện nay, trên thị trường xuất hiện rất nhiều đơn vị sản xuất clean booth từ nhập khẩu cho đến sản xuất trực tiếp. Tuy nhiên để sản xuất một chiếc Clean booth đạt chuẩn kỹ thuật là điều không phải đơn vị nào cũng làm được.
Một loại clean booth đạt chuẩn kỹ thuật là một hệ thống phòng sạch được thiết kế, chế tạo, vận hành đúng các tiêu chuẩn về độ sạch, lưu lượng – tốc độ gió, áp suất, độ ồn, ánh sáng và vật liệu cấu thành nhằm đảm bảo tạo ra một môi trường không khí sạch kiểm soát các hạt bụi, vi sinh, luồng khí ổn định.
Cấu hình, kết cấu: Khung được làm từ inox 304, hoặc khung nhôm định hình đảm bảo vững chắc, không rung lắc.Phần màn chắn thường làm bằng những vật liệu như mica đen hoặc mica trong đảm bảo độ kín khít để ngăn bụi xâm nhập vào bên trong phòng sạch di động.
Hệ thống lọc khí và FFU: Bộ lọc khí FFU phải sử dụng bộ lọc Ulpa hoặc Hepa với hiệu suất lọc cao để đảm bảo chất lượng không khí. Ngoài ra, số lượng và cách bố trí FFU phải phù hợp với diện tích vùng làm việc, đảm bảo luồng khí một chiều, đồng đều không có vùng xoáy.

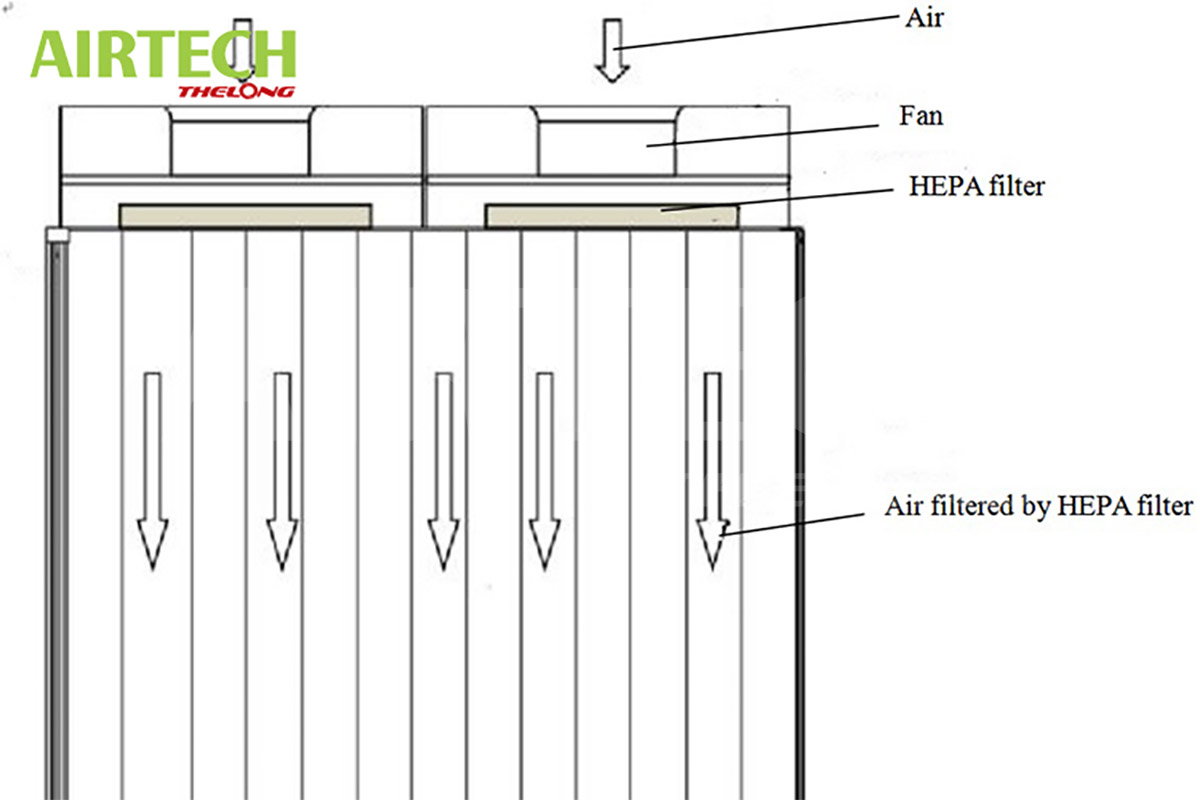

Luồng khí trong cleanbooth đảm bảo phân bố đều không tạo ra luồng xoáy
Áp suất & luồng khí:
-
Độ sạch không khí: Độ sạch trong Clean booth được tuân thủ theo tiêu chuẩn ISO 14644-1 (thông thường đạt từ ISO 5- ISO 8 tùy từng yêu cầu cụ thể) được kiểm tra bằng máy đếm hạt bụi tại các vị trí chuẩn, đảm bảo mật độ hạt bụi trong giới hạn quy định.
-
Độ ồn, ánh sáng, độ rung: Độ ồn thường <65 dB(A) tại 1m (theo tiêu chuẩn phòng sạch công nghiệp); Độ sáng >300 Lux tại vùng làm việc (thường dùng đèn LED chống bụi).
-
Độ rung: Không vượt quá 50 µm/s (đối với ứng dụng yêu cầu chính xác cao như quang học, điện tử).
-
Yêu cầu vật liệu: Vật liệu hoàn thiện như mica (vách); rèm PVC… phải đảm bảo dễ lau chùi, không phát sinh bụi, chịu được hóa chất. Một số ngành đặc thù như điện tử phải cần vật liệu mica chống tĩnh điện để đảm bảo vận hành sản xuất ổn định.
-
Ngoài ra, tất cả vít, mối nối, ke góc đều được bịt kín tránh bụi bẩn tích tụ, ảnh hưởng đến chất lượng không khí trong phòng sạch.
-
Hồ sơ kỹ thuật & kiểm định: Khi đặt sản xuất Clean booth, quý khách cần yêu cầu đơn vị cung cấp thiết kế yêu cầu những loại giấy tờ để chứng minh chất lượng như: Chứng nhận lọc Hepa/Ulpa; Biên bản kiểm tra vận hành (IQ, OQ, PQ…); Báo cáo đo đếm hạt bụi và tốc độ gió thực tế; Hồ sơ bảo trì, hướng dẫn vận hành….
Clean booth phù hợp với đơn vị nào?
Trên thực tế, Clean booth được ứng dụng trong một số trường hợp cụ thể:
-
Các nhà máy có khu vực cục bộ cần độ sạch cao
-
Các đơn vị cần phòng sạch tạm thời, thử nghiệm hoặc mở rộng dây chuyền một cách nhanh chóng
-
Các ngành có yêu cầu linh hoạt về quy mô và chi phí đầu tư: điện tử, nhà máy láp ráp…
Cụ thể, clean booth có thể ứng dụng trong các trường hợp sau:
-
Ngành điện tử – linh kiện – bán dẫn.
Trong ngành điện tử, cleanbooth có thể ứng dụng trong việc lắp ráp các linh kiện IC, PCB, camera, cảm biến, ổ cứng, màn hình LCD/OLED… ngoài ra nó còn có thể ứng dụng trong dây chuyền kiểm tra quang học, đóng gói sản phẩm… Phòng sạch di động rất phù hợp bởi:
Dễ lắp ráp, thao tác trên dây chuyền sản xuất hiện có mà không cần xây dựng lại nhà xưởng
Đảm bảo độ sạch ISO Class 5-6, hạn chế tĩnh điện, bụi, hơi ẩm.

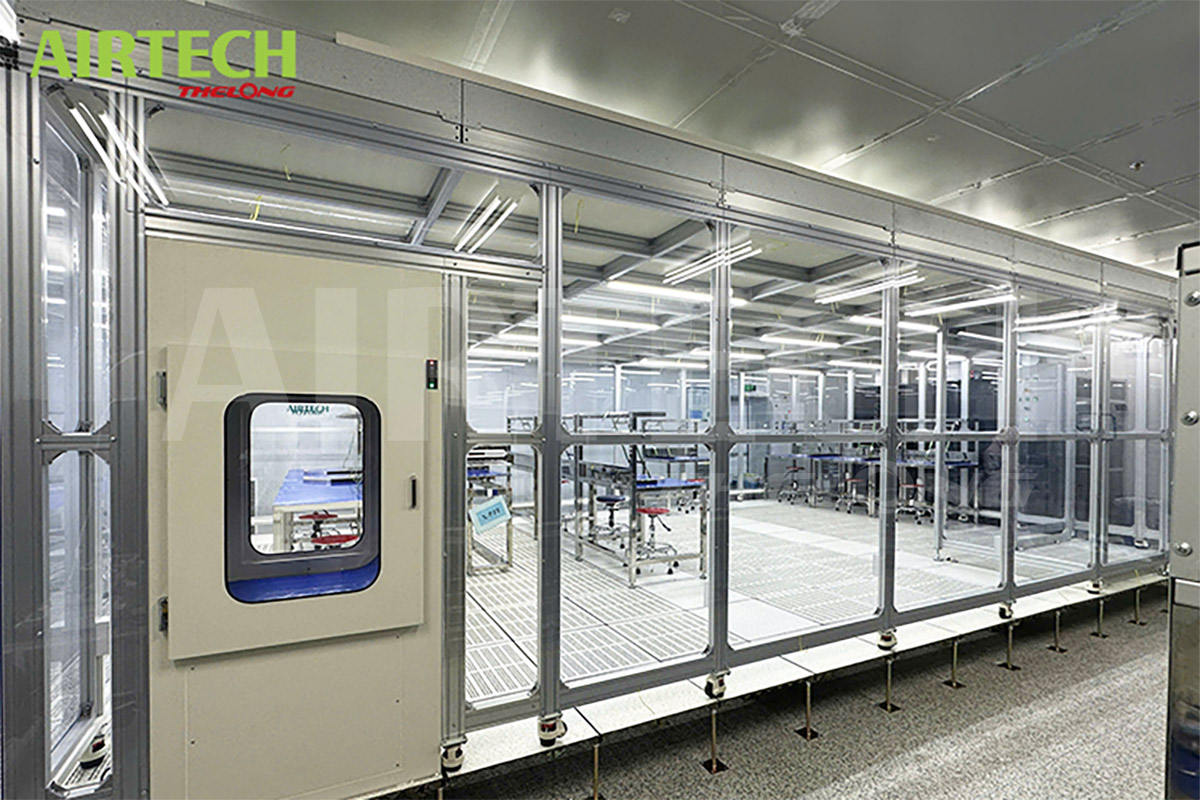

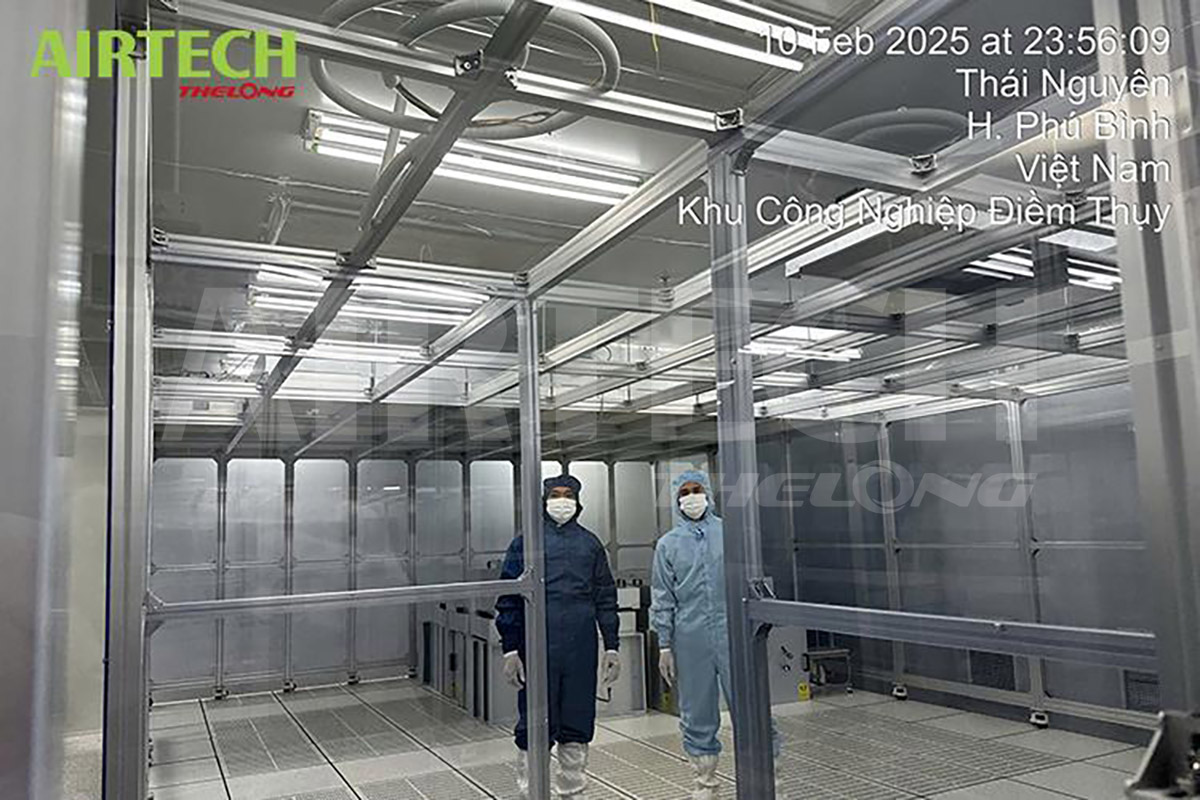

Cleanbooth cho phòng sạch điện - điện tử
-
Ngành dược phẩm – y tế – sinh học
Cleanbooth có thể sử dụng để giảm thiểu chi phí trong ngành dược phẩm-y tế trong các khu vực: mẫu thử, pha chế, đóng gói…Tuy nhiên, Clean booth trong ngành dược phẩm, y tế thường chỉ được ứng dụng để tạo môi trường “phòng sạch trong phòng sạch” chứ không thể thay thế hoàn toàn phòng sạch truyền thống.
-
Ngành thực phẩm – đồ uống – chế biến sữa
Clean booth cũng có thể được sử dụng trong ngành thực phẩm – đồ uống trong một số khu vực như khu vực đóng gói sản phẩm, lấy mẫu kiểm nghiệm hoặc khu vực chiết rót. Khi sử dụng cleanbooth có thể giảm thiểu bụi, nấm mốc, vi sinh trong quá trình đóng gói.

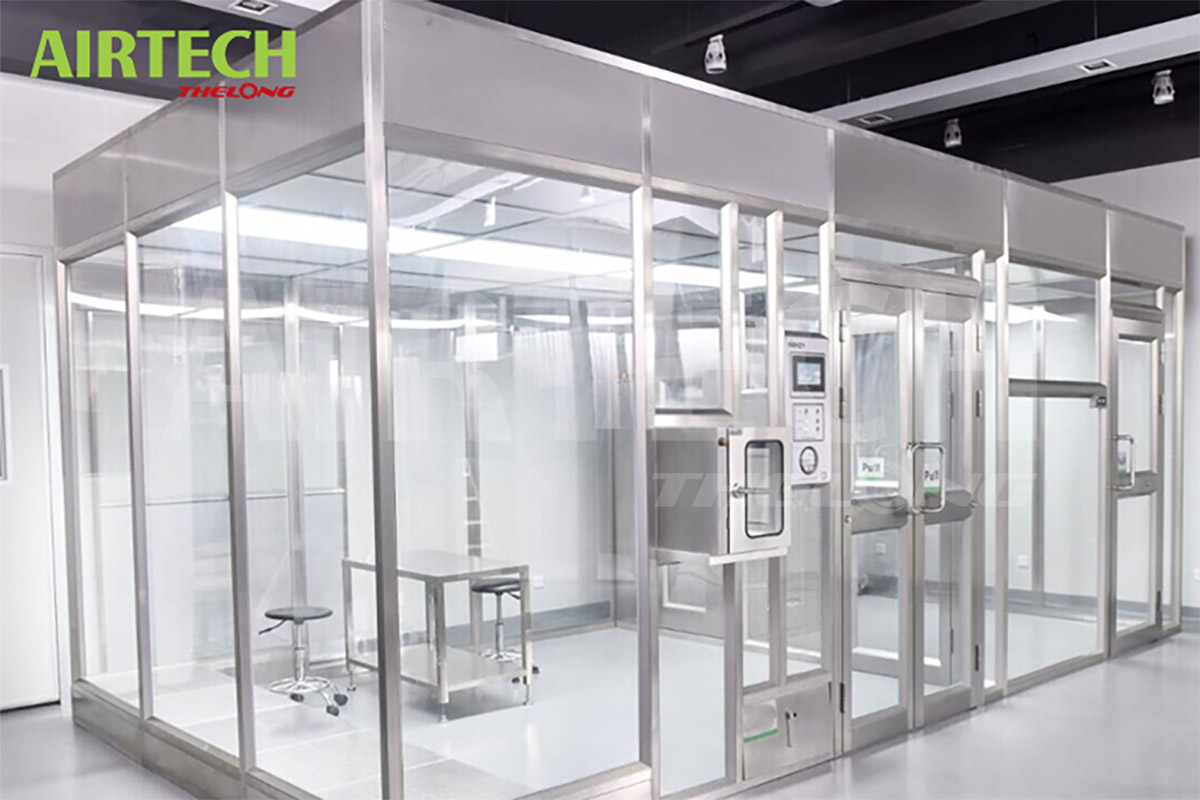

Phòng sạch di động cho y-tế, dược phẩm yêu cầu khắt khe hơn về độ sạch
-
Ngành nghiên cứu – phòng thí nghiệm – kiểm nghiệm
Cleanboth có thể ứng dụng cho các khu vực thao tác mẫu, kiểm nghiệm vi sinh, phân tích DNA/RNA; phù hợp với các phòng lab trường đại học, viện sinh học, trung tâm R&D…
Clean booth tỏ ra phù hợp trong trường hợp bởi bởi có thể di chuyển giữa các phòng hoặc thu vực thí nghiệm khác nhau và có thể dễ dàng kết hợp với bàn thao tác , các loại thiết bị phòng thí nghiệm…
-
Ngành lắp ráp cơ khí chính xác – quang học
Cleanbooth đặc biệt thích hợp trong trường hợp lắp ráp các chi tiết cơ khí, thiết bị quang học, dụng cụ phẫu thuật yêu cầu độ sạch cao bởi nó có thể duy trì độ sạch ổn định, hạn chế bụi bám gây sai số khi lắp ráp..
Thông số kỹ thuật clean – booth tại Airtech Thế Long
Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật clean booth của chúng tôi như sau:
|
|
ISO Class 5 (Class 100)
|
ISO Class 6 (Class 1000)
|
ISO Class 7 (Class 10000)
|
|
Hiệu quả lọc bụi
|
99,99% hạt bụi có kích thước từ 0,3µm
|
|
Cơ cấu lọc
|
– Bộ lọc chính: Lọc HEPA H13, H14
|
|
– Bộ lọc phụ: Lọc thô
|
|
Cấu trúc
|
– Rèm vinyl chống tĩnh điện
|
|
– Khung nhôm Anod
|
|
– Khung lọc: SUS430
|
|
Nguồn cấp
|
AC 110V 1Φ 50/60 Hz
|
|
Lưu lượng
|
Lưu lượng 90 m3/ phút
|
Lưu lượng 90 m3/ phút
|
15 m3/ phút
|
|
Tốc độ gió cao
|
0.37 m/s
|
|
Tốc độ gió thấp
|
0.2 m/s
|
|
Số lần trao đổi khí
|
445 lần / giờ
|
123 lần / giờ
|
93 lần / giờ
|
Airtech Thế Long – nhà thi công lắp đặt Clean booth uy tín hàng đầu hiện nay.
Với tư cách là nhà thầu phòng sạch uy tín hàng đầu hiện nay, Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean booth theo công nghệ của tập đoàn Airtech Nhật Bản.
Chúng tôi tự hào là cung cấp ra thị trường hàng trăm chiếc cleanbooth khác nhau, đáp ứng các nhu cầu cần không gian sạch trong các ngành: điện tử, dược phẩm, y tế….

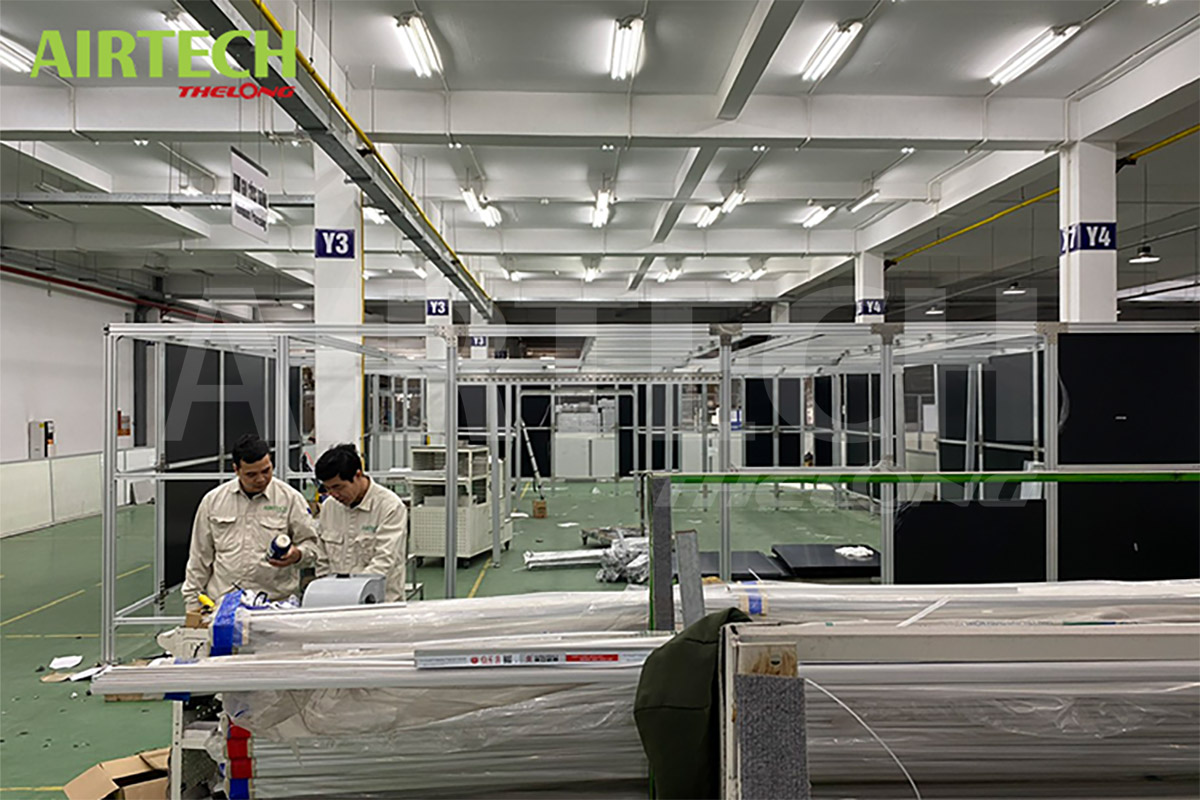

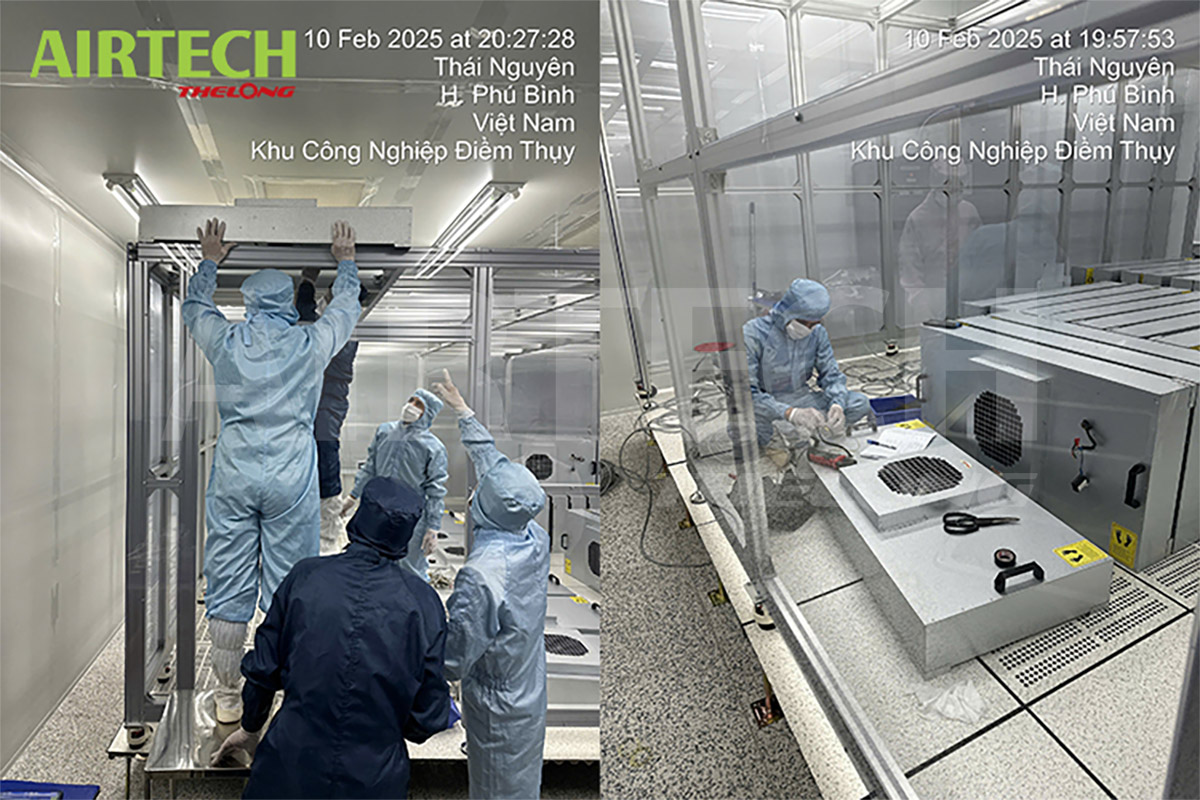

Một số hình ảnh cleanbooth airtech thế long bàn giao đến khách hàng
