Thi công phòng mổ

Phòng mổ bệnh viện (còn được gọi là phòng phẫu thuật) là một khu vực được thiết kế đặc biệt để thực hiện các ca phẫu thuật hoặc các thủ thuật y tế cho bệnh nhân trong điều kiện môi trường vô trùng. Phòng mổ phải được thiết kế là một phòng sạch rộng rãi, dễ vệ sinh và đủ ánh sáng.

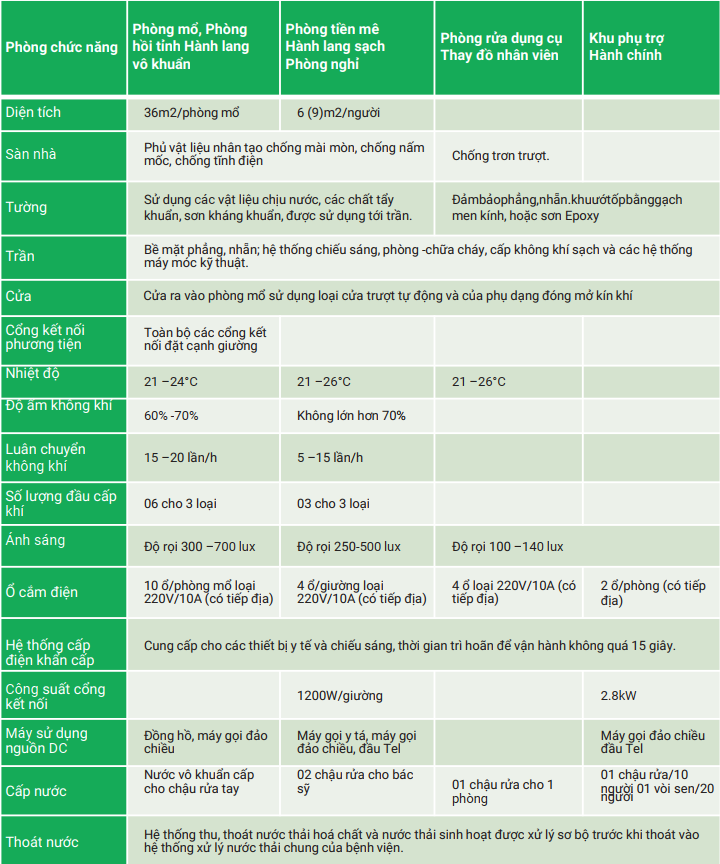

Thi công phòng mổ phải đáp ứng nhiều yêu cầu nghiêm ngặt về độ sạch, nhiệt độ, độ ẩm, ánh sáng... đạt các tiêu chuẩn theo quy định của Bộ Y tế.

• Diện tích phòng tối thiểu 36m2
• Chiều cao phòng tối thiểu 3,1m
• Vật liệu hoàn thiện: Trần, vách phòng mổ sử dụng vật liệu cách âm, cách nhiệt, bề mặt kháng khuẩn, nhẵn phẳng dễ dàng vệ sinh, không sinh bụi bẩn.
• Sàn sử dụng vật liệu Vinyl kháng khuẩn chuyên dụng trong y tế
• Cửa phòng mổ sử dụng loại cửa đóng mở tự động, bề mặt nhẵn phẳng, độ kín khí cao

• Nhiệt độ yêu cầu trong phòng: 21-26 độ C
• Độ ẩm: 60-70%
• Độ ồn dưới 50dB
• Chênh áp phòng: 10 – 15 Pa
• Số lần luân chuyển không khí: 15 – 20 lần/giờ
• Độ sạch class 10.000 – ISO 7: cho các phòng mổ tiêu chuẩn
• Độ sạch class 100.000 – ISO 8: cho các phòng tiểu phẩu và hành lang sạch

1. CÁC YÊU CẦU KHI THI CÔNG PHÒNG MỔ

• Phòng mổ phải sạch rộng rãi, dễ vệ sinh, và đủ ánh sáng, thông thường với đèn phẫu thuật chiếu sáng từ trên cao, và có thể có màn hình và xem màn hình.
• Thường không có cửa sổ nhưng nhiệt độ và độ ẩm được kiểm soát.
• Bộ xử lý không khí đặc biệt lọc không khí và duy trì áp suất tăng nhẹ.
• Hỗ trợ điện có hệ thống dự phòng trong trường hợp mất điện.
• Các phòng mổ được cung cấp máy hút tường, oxy và có thể các loại khí gây mê khác.

• Thiết bị chính bao gồm bàn mổ và xe gây mê và các bảng để thiết lập dụng cụ.
• Có không gian lưu trữ cho các vật tư phẫu thuật thông thường.
• Có container để bỏ rác.
• Bên ngoài phòng phẫu thuật là khu vực rửa ráy chuyên dụng được các bác sĩ phẫu thuật, bác sĩ gây mê, ODP (bác sĩ khoa phẫu thuật) và y tá sử dụng trước khi phẫu thuật.
• Một phòng mổ sẽ có một bản đồ để cho phép người dọn dẹp sắp xếp lại bàn mổ và thiết bị theo bố cục mong muốn trong quá trình vệ sinh.

2. PHÂN LOẠI PHÒNG MỔ

• Phòng mổ áp lực âm là phòng không khí đi vào một chiều và ra một chiều, đi theo 1 hướng, việc xây dựng phòng áp lực âm sẽ tránh được việc trong quá trình mổ, khí thải sẽ lâu lan sang các khoa, các phòng khác.

Nguyên lý hoạt động của phòng mổ áp lực dương

• Duy trì áp suất cao hơn bên trong khu vực được xử lý so với môi trường xung quanh. Điều này có nghĩa là không khí có thể rời khỏi phòng mà không lưu thông trở lại.
• Bằng cách này, bất kỳ hạt trong không khí nào có nguồn gốc trong phòng sẽ được lọc ra. Vi trùng, hạt và các chất gây ô nhiễm tiềm năng khác trong môi trường xung quanh sẽ không xâm nhập vào phòng.
• Trong môi trường y tế, một phòng áp lực dương cho phép nhân viên giữ cho bệnh nhân dễ bị tổn thương khỏi bị nhiễm trùng và bệnh tật.

3. TIÊU CHUẨN CHUNG VỀ THI CÔNG PHÒNG MỔ

• Tiêu chuẩn thiết kế phòng sạch cho phòng mổ bệnh viện
• Tiêu chuẩn xây dựng Việt nam TCXDVN 365.
• TCVN 4088 – 1985: Số liệu khí hậu dùng trong xây dựng.
• TCVN 5687 – 2010: Thông gió, điều tiết không khí, sưởi ấm
• Tiêu chuẩn TCVN7447-7-710:2006 Hệ thống lắp đặt điện của các tòa nhà – phần 7-710: Yêu cầu đối với hệ thống lắp đặt đặc biệt hoặc khu vực đặc biệt – khu vực y tế
• TCVN 2622 – 1995: Phòng cháy, chống cháy cho nhà và công trình
• Tiêu chuẩn 52 TCN - CTYT 0038 : 2005 : Tiêu chuẩn thiết kế khoa Phẫu thuật bệnh viện đa khoa - Tiêu chuẩn ngành.
• Hướng dẫn áp dụng tiêu chuẩn TCVN 4470 - 2005 – yêu cầu Bộ y tế.
• Các văn bản, tiêu chuẩn hiện hành khác của nhà nước.

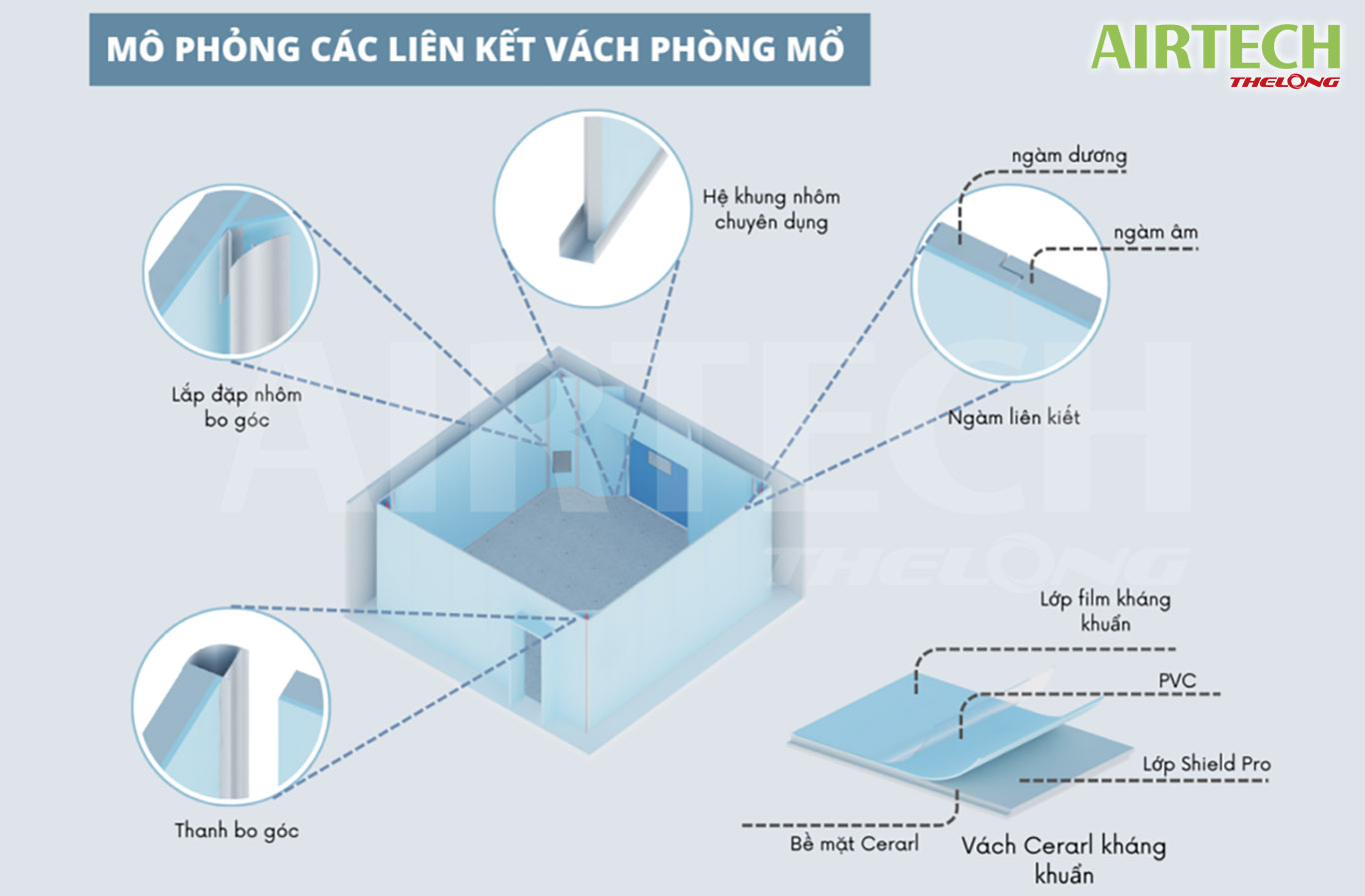

KẾT CẤU CỦA PHÒNG MỔ

SỬ DỤNG VẬT LIỆU CÁCH NHIỆT



- Sử dụng đa dạng nhiều loại panel khác nhau như các loại mặt panel tôn mạ, SUS 304, thép mạ phù hợp với nhu cầu của khách hàng.

- Thực hiện lắp ráp, lắp đặt bằng panel đơn giản, rút ngắn thời gian thi công.

- Làm kín hoàn toàn bằng keo, không để hở.

- Hơn thế nữa việc di chuyển và mở rộng có thể tiến hành đơn giản, nhanh chóng

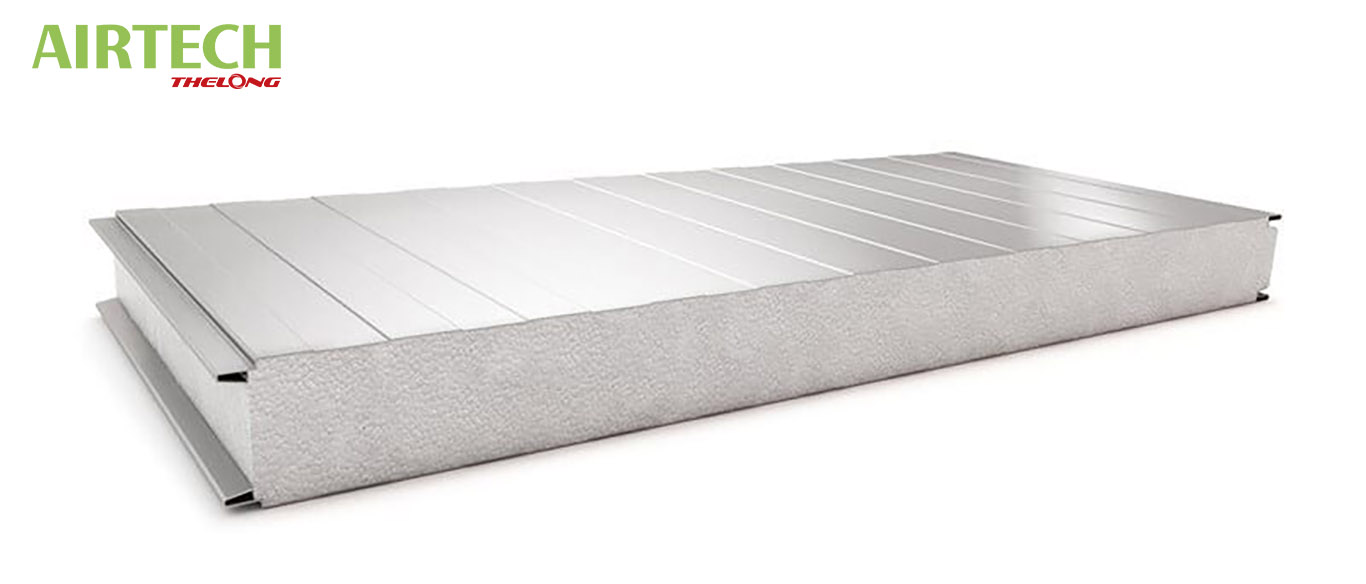

Tấm panel EPS

Panel EPS kháng khuẩn luôn là sản phẩm đứng top đầu trong sự lựa chọn của các nhà đầu tư trong hạng mục thi công phòng cách ly, phòng phẫu thuật,… Tại sao lại như vậy? Cụ thể, EPS có trọng lượng nhẹ, tuổi thọ cao và giá thành vô cùng phải chăng. Nhờ đó, công trình vừa có độ bền vững cao nhưng lại không tốn quá nhiều chi phí khi sử dụng panel EPS.

Thông số kỹ thuật:

• Cấu tạo 3 lớp: Tôn – EPS – Tôn.
• Độ dày lớp tôn: Dao động từ 0,35-0,6mm.
• Chiều rộng: 1160mm.
• Chiều dài: Theo yêu cầu của khách hàng.(Dao động 1500 – 15000 mm)
• Giới hạn chịu nhiệt: -10 đến 150 độ C.
• Lực chịu uốn: Khoảng 6.68 kg/cm2

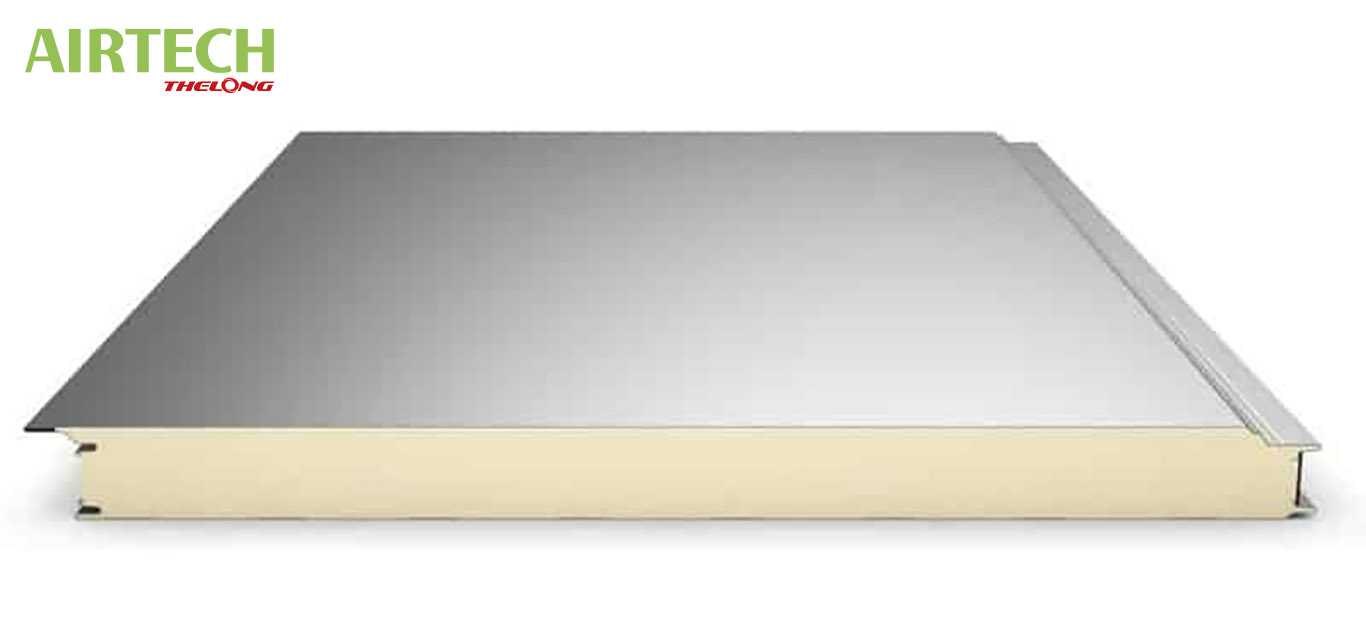

Tấm panel PU

Tấm panel PU là một loại panel kháng khuẩn với đặc tính cực vượt trội. Sản phẩm này được cấu thành bởi tấm Foam với độ kín kẽ cao, các lớp được kết dính với nhau cực chắn chắn. Khi sử dụng sản phẩm này cho công trình sẽ giúp tăng khả năng chống thấm nước cực tốt. Nhờ đó, độ bền của vách cũng sẽ cao hơn, giảm thiểu tối đa khả năng phát triển của vi khuẩn và nấm mốc. Điều cần thiết trong thi công các hạng mục đòi hỏi độ vô trùng tuyệt đối.

Thông số kỹ thuật:

• Cấu tạo: 3 lớp bao gồm 2 lớp tôn, 1 lớp lõi PU.
• Độ dày sản phẩm: Đa dạng, dao động từ 40-200mm.
• Độ dạy lớp tôn: Dao động từ 0,4-0,6mm.
• Chiều dài sản phẩm: Dao động từ 1500 – 18000 mm.
• Mật độ kín kẽ: Đạt mức 99%.
• Hệ số dẫn nhiệt cực thấp: Dao động 0,018 ÷ 0,024 Kcal/m/oC.
• Mức độ chịu nhiệt tương đối: -10 đến 200 độ C

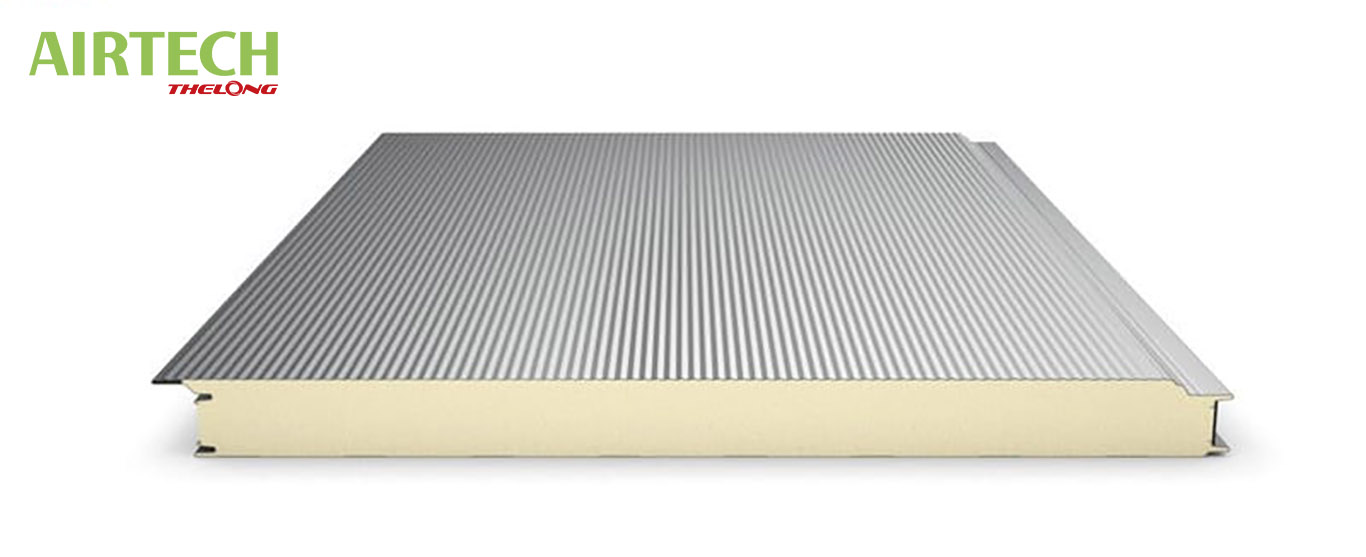

Tấm panel PIR

Panel PIR là loại panel phòng mổ được sử dụng khá phổ biến. Sản phẩm này sở hữu những đặc tính như: chống ồn, chống cháy, chống nóng, đặc biệt kháng khuẩn cực hiệu quả. Độ kín kẽ của lớp xốp Foam cũng khá cao, tuy không cao bằng PU nhưng sản phẩm này cũng đặt tới 93%. Khi sử dụng sản phẩm này cho công trình sẽ hạn chế đa sự ẩm mốc, phát sinh của nấm mốc, vi khuẩn,… Vô cùng thích hợp khi sử dụng thi công phòng mổ, phòng sạch,…

Thông số kỹ thuật:

• Cấu tạo: Như panel thông thường, PIR được cấu tạo gồm 3 lớp: Tôn – Hi-Pir – Tôn.
• Lớp cách nhiệt: Là loại chất liệu Hi-Pir mang đến những chức năng tuyệt vời.
• Lớp tôn của PIR: BlueScope
• Độ dày của sản phẩm: Dao động từ 40-200mm.
• Độ dày của lớp tôn: Dao động 0,45-0,6mm.
• Khả năng chịu nhiệt ở mức trung bình: -196 đến 120 độ C
• Mật độ hạt xốp: Khoảng 93%.

HỆ THỐNG KHÍ Y TẾ

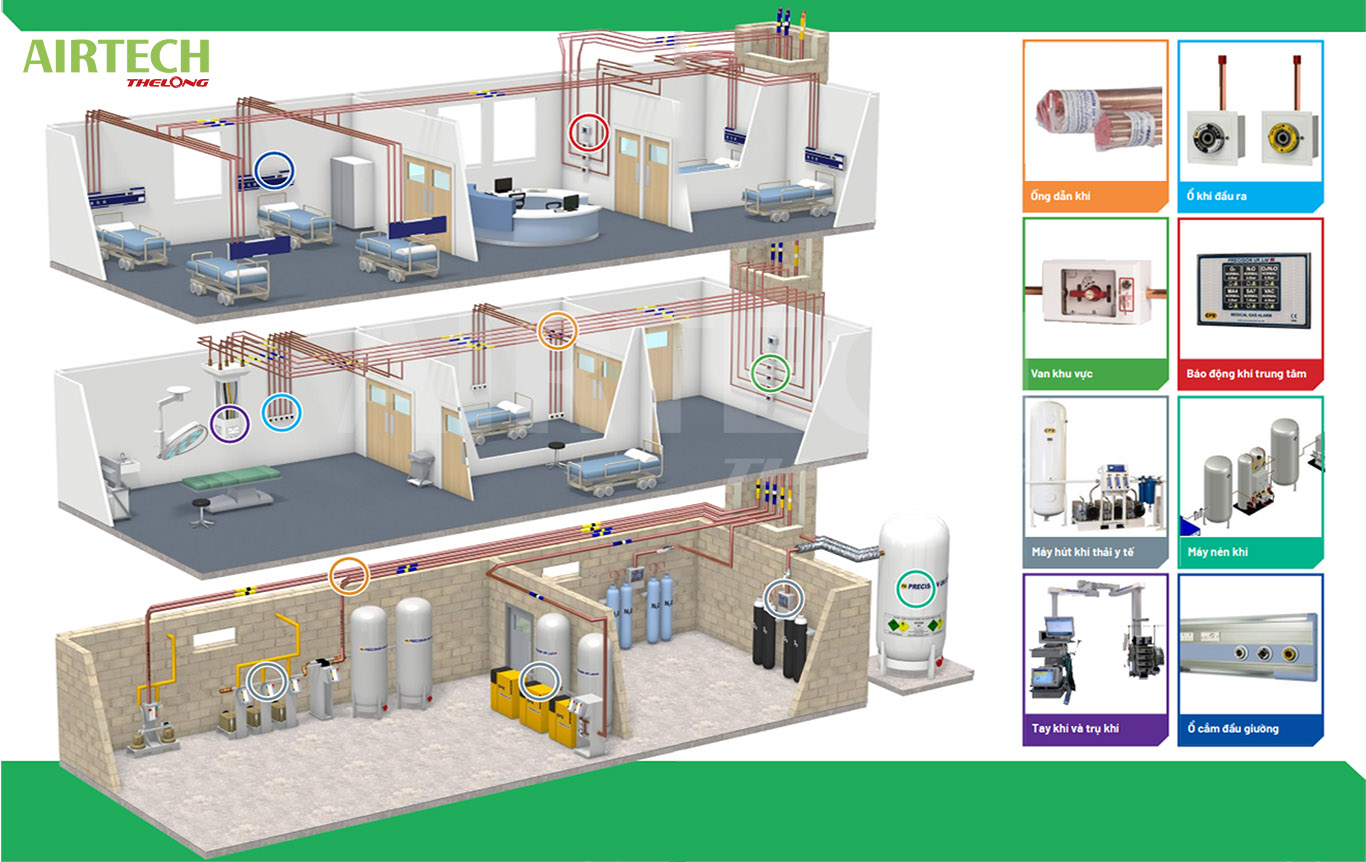

Hệ thống khí y tế là hệ thống cung cấp tập trung và phân phối các loại khí y tế (O₂, khí nén y tế, N₂O, CO₂, hút chân không…) từ trạm trung tâm tới các khoa lâm sàng (ICU, phòng mổ, cấp cứu, sản, nhi…).

Được thiết kế theo tiêu chuẩn an toàn quốc tế (HTM 02-01, NFPA 99, ISO 7396, TCVN)

Hệ thống khí y tế trong phòng mổ (MGPS - Medical Gas Pipeline System) là mạng lưới cung cấp oxy, khí nén, khí gây mê, CO2, hút chân không và thải khí gây mê, đảm bảo áp lực và độ vô trùng cao. Hệ thống giúp duy trì sự sống, hỗ trợ phẫu thuật, hoạt động ổn định, an toàn và tuân thủ các tiêu chuẩn kỹ thuật khắt khe.

Các loại khí y tế chính trong phòng mổ:

• Khí Oxy (O2): Sử dụng cho các liệu pháp hô hấp, hỗ trợ thở.
• Khí nén 4 bar/7 bar: Vận hành thiết bị y tế, máy thở, máy gây mê.
• Khí hút chân không (VAC): Hút đờm dãi, dịch cơ thể trong quá trình phẫu thuật.
• Khí gây mê (N2O): Sử dụng trong giảm đau, kết hợp oxy để gây mê.
• Khí Nito (N2): Dùng cho phẫu thuật lạnh, dụng cụ phẫu thuật.
• Khí Cacbon dioxit (CO2): Phẫu thuật nội soi (xâm lấn tối thiểu).
• Hệ thống thải khí gây mê (AGSS): Loại bỏ khí thải, bảo vệ sức khỏe nhân viên y tế.

Thành phần cấu tạo:

• Nguồn cung cấp: Máy nén khí, bình oxy lỏng, dàn chai khí.
• Đường ống dẫn: Đồng hoặc thép không gỉ, chống ăn mòn.
• Hộp van khí: Điều chỉnh và cô lập áp suất.
• Điểm đầu cuối: Ổ cắm khí, thiết bị kết nối nhanh tại phòng mổ.
• Hệ thống báo động: Giám sát áp suất, cảnh báo sự cố.

Tiêu chuẩn chất lượng:

• Phòng mổ yêu cầu hệ thống khí sạch áp lực dương (HVAC) để đảm bảo môi trường vô trùng, luân chuyển khí 15-20 lần/giờ.
• Tuân thủ các tiêu chuẩn quốc tế như HTM 02-01, ISO 7396-1, hoặc NFPA 99.

HỆ THỐNG KHÍ SẠCH

Hệ thống khí sạch sử dụng cho phòng mổ hoạt động theo nguyên lý tạo áp suất dương. Khí sạch sẽ được đẩy liên tục vào phòng mổ để tạo luồng không khí 1 chiều đi ra tại cửa gió, cửa ra vào, ngăn không cho không khí ô nhiễm từ bên ngoài xâm nhập phòng mổ.

• Cấu tạo hệ thống khí sạch sẽ gồm vùng cấp khí sạch và các cửa hồi gió. Thiết kế này đảm bảo hạn chế tối đa không khí nhiễu động.
• Vùng cấp khí sạch thường sử dụng thiết kế hộp lọc khí chảy tầng Laminar, liên tục cấp khí tươi sạch vào khu vực phẫu thuật.
• Tuỳ theo thiết kế và loại phòng phẫu thuật mà cửa hồi gió được lắp đặt trên trần hoặc tại các chân tường.
• Vật liệu cửa cấp gió và hồi gió sử dụng INOX 304 hoặc thép sơn tĩnh điện.
• Không khí trước khi qua bộ lọc để vào phòng sẽ được tiệt trùng bằng tia UV.

HỆ THỐNG CỬA RA VÀO

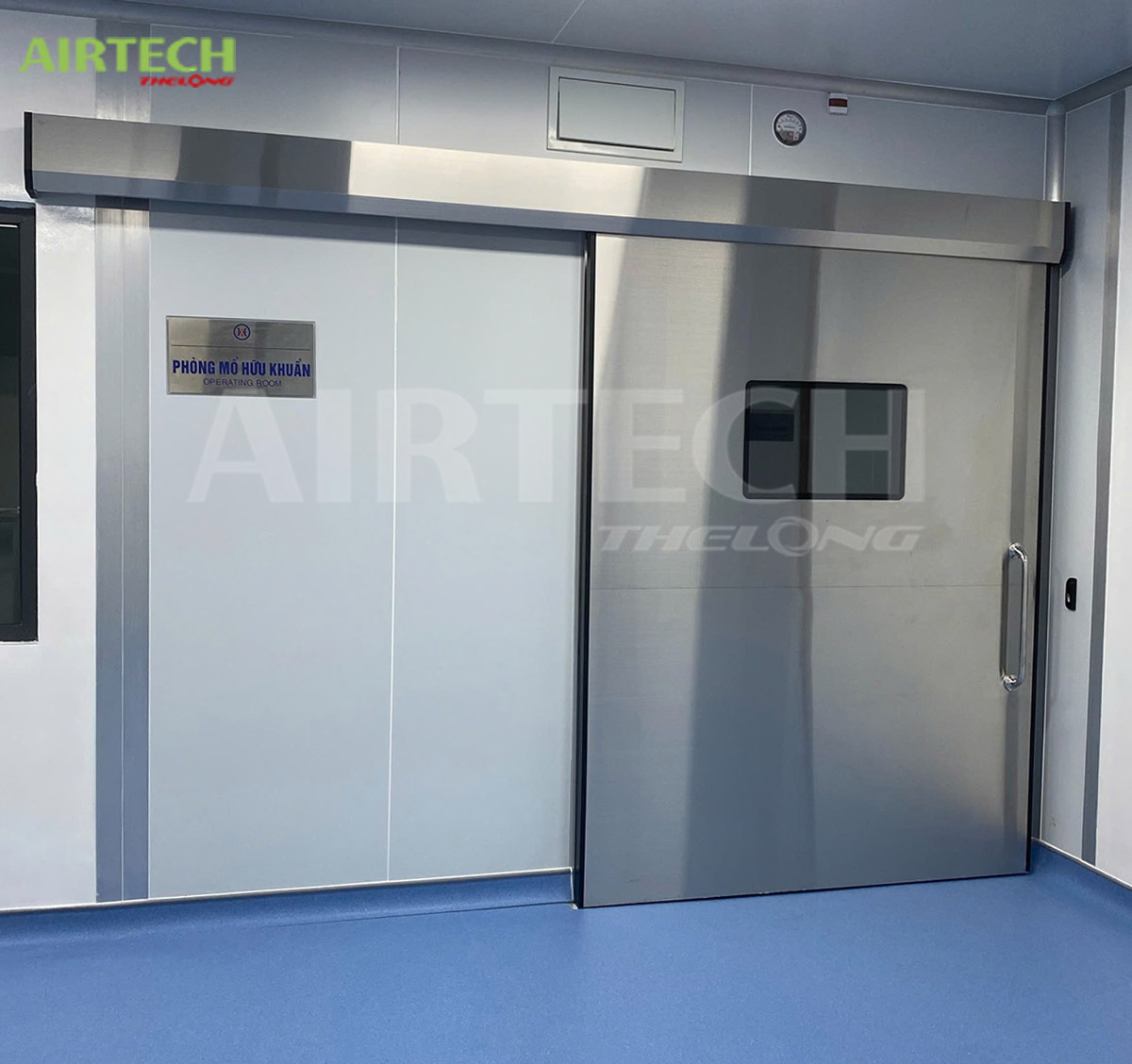

Cửa ra vào phòng mổ sử dụng loại cửa trượt tự động và cửa phụ dạng đóng mở kín khí. Tuỳ theo thiết kế và nhu cầu sử dụng mà lựa chọn loại cửa phù hợp.

Vật liệu sử dụng là thép sơn tĩnh điện hoặc thép không gỉ, lõi PU hoặc honeycomb, ép áp lực cao tạo ra tấm cửa cách âm cách nhiệt hiệu quả. Trên cửa có ô kính cường lực giúp quan sát dễ dàng.

Cảm biến mở cửa là loại chuyên dụng không tiếp xúc dạng cảm ứng nhiệt hoặc đá chân, tiện lợi cho việc sử dụng và tránh cửa mở không cần thiết.

Hệ ray trượt sử dụng cho phòng phẫu thuật có thể là dạng “trượt sụp 3 hướng” đảm bảo kín khí tuyệt đối hoặc thiết kế khác tuỳ theo hãng sản xuất.

Trên cửa có tay nắm để sử dụng mở cửa dễ dàng trong trường hợp mất nguồn điện.

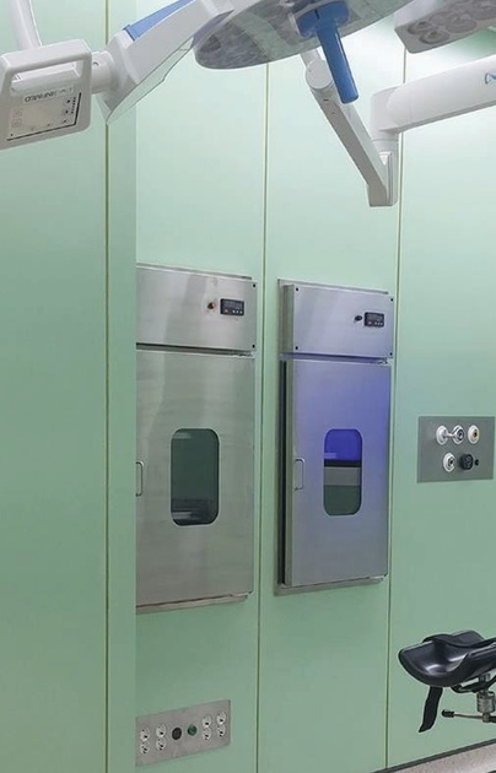

HỘP TRUNG CHUYỂN PASSBOX

Pass box giúp chuyển đồ vật phòng sạch mà không cần phải thay đồ bảo hộ mỗi lần, tiết kiệm thời gian, công sức  khi làm việc.

Hộp trung chuyển pass box ứng dụng phổ biến trong các nhà máy sản xuất mỹ phẩm, dược, lĩnh vực y tế, ngành sản xuất linh kiện, chế biến thực phẩm, thí nghiệm sinh học, phòng sạch của bệnh viện hay trong các ngành công nghiệp khác có sử dụng phòng sạch..

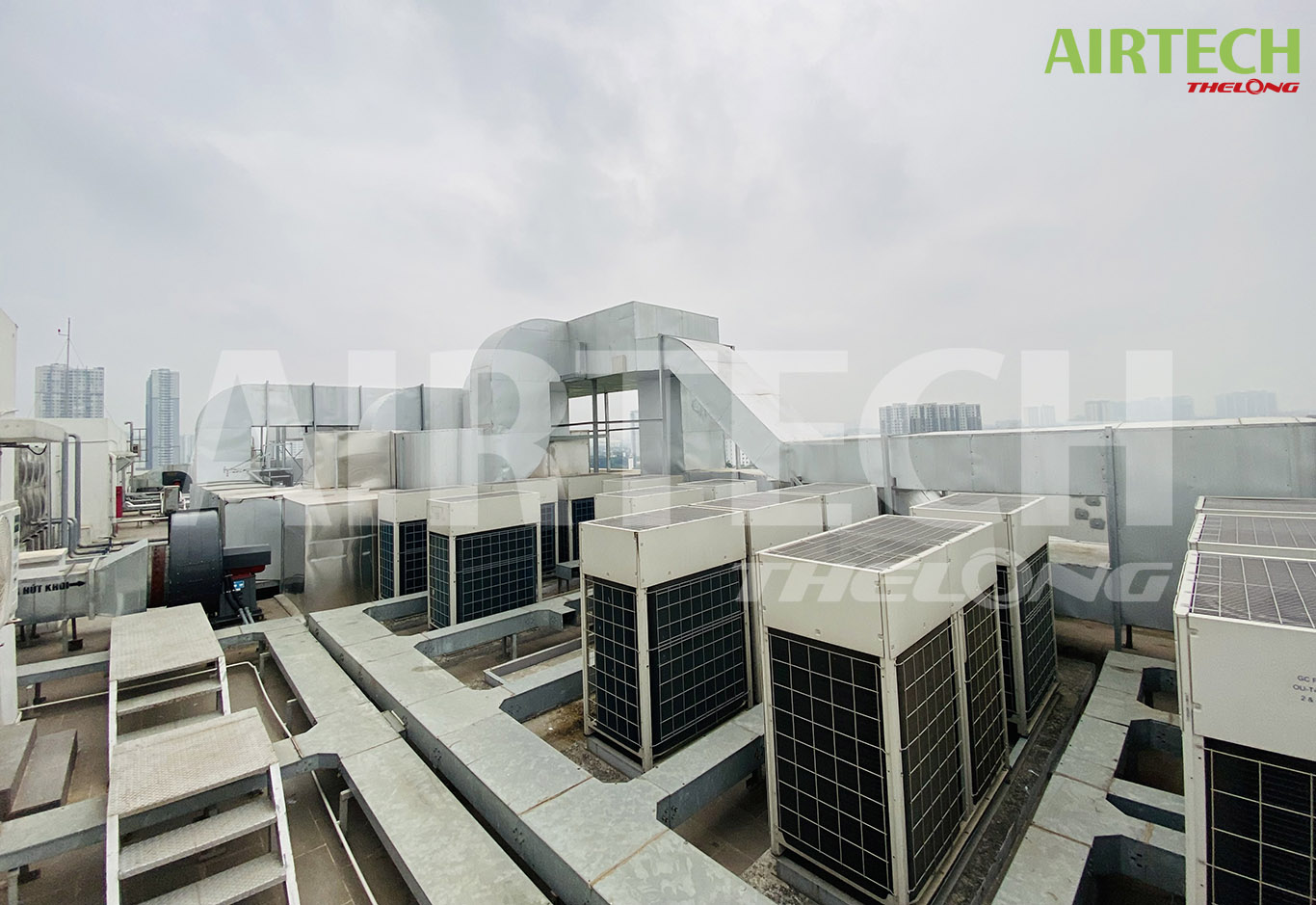

HỆ THỐNG HVAC, M&E

Hệ thống sưởi, thông gió và điều hòa không khí (Heating, ventilation, and air conditioning HVAC) là hệ thống tạo ra và kiểm soát điều hòa không khí, nhiệt độ, độ ẩm trong phòng.

HỆ THỐNG CHIẾU SÁNG

Hệ thống chiếu sáng phòng mổ hiện đại sử dụng công nghệ LED ánh sáng lạnh, cường độ cao (10.000 - 100.000 lux), nhiệt độ màu 4000-5000K (giống ánh sáng tự nhiên) và chỉ số hoàn màu (CRI). Hệ thống bao gồm đèn treo trần không hắt bóng (shadowless), chiếu sáng chung và đèn phụ trợ, đảm bảo môi trường vô trùng, không sinh nhiệt và không gây chói, giúp bác sĩ nhìn rõ chi tiết, màu sắc mô.




5. THIẾT BỊ TIÊU CHUẨN CHO PHÒNG MỔ

Thiết bị nội thất phòng mổ bao gồm:

• Bảng thông tin điều khiển
• Trụ khí treo trần
• Đèn phẫu thuật
• Tủ dụng cụ
• Bồn rửa tay tiệt trùng
• Đèn đọc phim x quang
• Đèn báo đang phẫu thuật
• Đồng hồ phẫu thuật

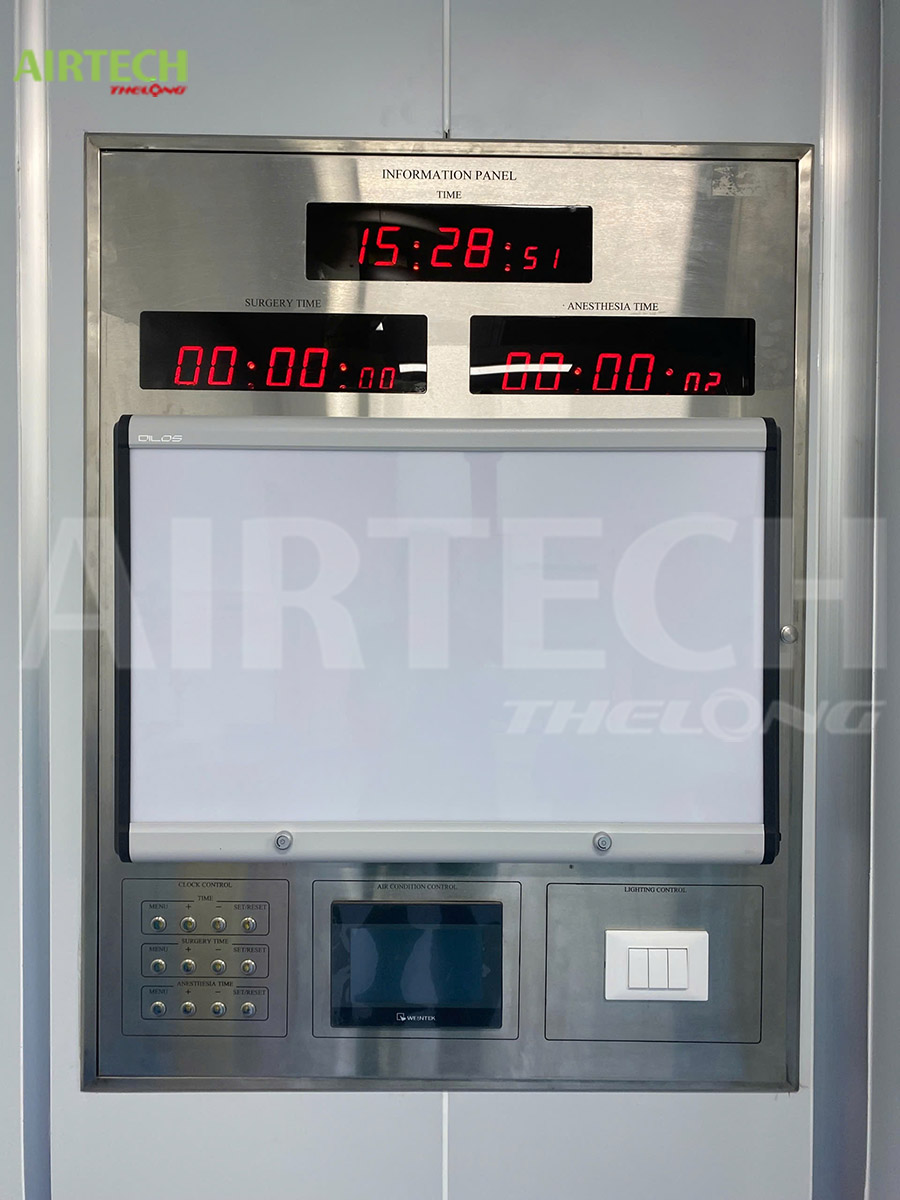

BẢNG THÔNG TIN ĐIỀU KHIỂN Bảng thông tin giúp điều khiển các thiết bị trong phòng mổ một cách tập trung. Các thiết bị được điều khiển có thể bao gồm: Bàn phẫu thuật, đèn phẫu thuật, đèn đọc phim x quang, hệ thống đèn chiếu sáng, hệ thống điều hoà, điều khiển cửa ra vào. Bảng điều khiển cũng hiển thị các thông số như thời gian phẫu thuật, gây mê, thời gian thực, hiển thị nhiệt độ, độ ẩm, áp suất phòng, giám sát hệ thống khí y tế, các thông số từ tủ biến áp.
	BÀN PHẪU THUẬT Bàn phẫu thuật điện giúp điều chỉnh dễ dàng để phù hợp với các ca phẫu thuật khác nhau và phẫu thuật chuyên khoa. Bàn mổ được điều khiển trực tiếp từ bảng điều khiển hoặc thông qua điều khiển bằng thiết bị cầm tay, bộ điều khiển bằng chân.

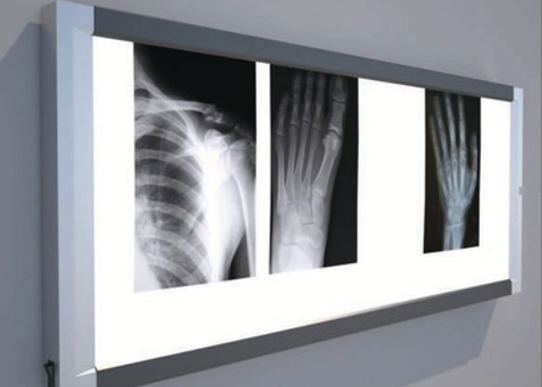

ĐÈN ĐỌC PHIM X QUANG Đèn được thiết kế mỏng nhẹ, ánh sáng đều và ổn định, chế độ tăng giảm độ sáng theo yêu cầu sử dụng. Sử dụng bộ nguồn tần số cao tạo ra ánh sáng liên tục, giảm nhức mỏi mắt và tăng tuổi thọ cho đèn. Đa dạng về kích thước để lựa chọn.

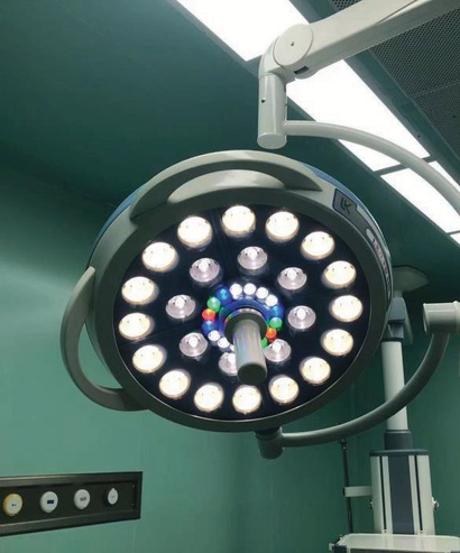

	ĐÈN PHẪU THUẬT Sử dụng công nghệ ánh sáng LED thấu kính cầu cho khả năng tập trung tiêu điểm tốt nhất, giảm thiểu tối đa hắt bóng chết. Ánh sáng LED lạnh đơn sắc cho ca phẫu thuật dài, liên tục và tránh hiện tượng dehydration. Khoảng hội tụ cao, dễ điều chỉnh vị trí chiếu sáng và tiêu điểm. Bảng điều khiển hiện đại tiện dụng cho kỹ thuật viên.  Toàn bộ đèn thiết kế linh hoạt dễ điều chỉnh vị trí và được phủ sơn kháng khuẩn. Tính năng công nghệ có thể tích hợp: Công nghệ LED đảm bảo phân bố ánh sáng phù hợp, loại bỏ hầu hết các vệt đổ bóng. Bức xạ nhiệt thấp, giảm thiểu gia  tăng nhiệt độ trong khu vực phẫu  thuật. Cường độ sáng tốt, ổn định, điều chỉnh độ hội tụ dễ dàng. Cho phép thay đổi nhiệt độ màu và độ tưởng phản của ánh sáng đèn, tạo cảm giác thoải mái cho bác sĩ khi phẫu thuật thời gian dài. Điều khiển dễ dàng qua bảng thông tin điều khiển hoặc qua bảng điều khiển riêng biệt. Camera tích hợp tự động lấy nét, thu phóng hình ảnh để theo dõi quá trình phẫu thuật.

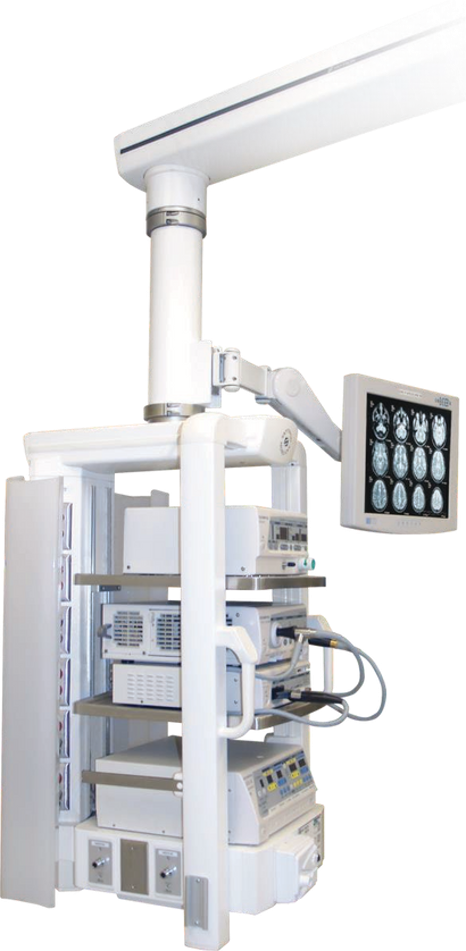

TRỤ KHÍ – TAY KHÍ TREO TRẦN Hệ thống này giúp nâng các thiết bị và dụng cụ y tế cách khỏi mặt sàn, thuận tiện trong việc điều chỉnh vị trí của các thiết bị để tiếp cận điểm chăm sóc bệnh nhân. Hệ thống này rất hiệu quả trong việc tối ưu không gian làm việc. Thiết kế theo mô đun phù hợp cho nhiều ứng dụng khác nhau.Trụ khí treo trần có thể được lắp đặt và sử dụng thuận tiện trong phòng cấp cứu, trong phòng phẫu thuật hoặc bất kỳ phòng chăm sóc đặc biệt, chăm sóc tích cực nào.Với độ dài tay treo đa dạng, các tùy chọn nâng đỡ, các đầu và trụ cắm, có thể đáp ứng được mọi nhu cầu sử dụng khác nhau. Tuỳ theo yêu cầu sẽ có thể tuỳ chỉnh số lượng tay treo, thành phần như khay chứa, tay treo màn hình, ổ cắm, đầu ra khí y tế, thanh treo truyền dịch.

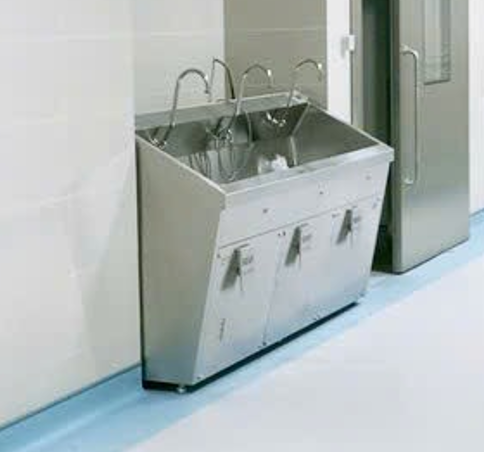

	BỒN RỬA TAY TIỆT TRÙNG Bồn rửa tay được đặt bên ngoài phòng phẫu thuật, vật liệu chế tạo thường là INOX 304 hoặc composite.  Nước và xà phòng tiệt trùng sử dụng cảm biến tiệm cận đảm bảo không tiếp xúc. Nước được lọc và khử trùng tuyệt đối theo tiêu chuẩn. Tuỳ thiết kế mà có thể tích hợp bàn đạp chạm đầu gối để đóng/mở vòi nước.

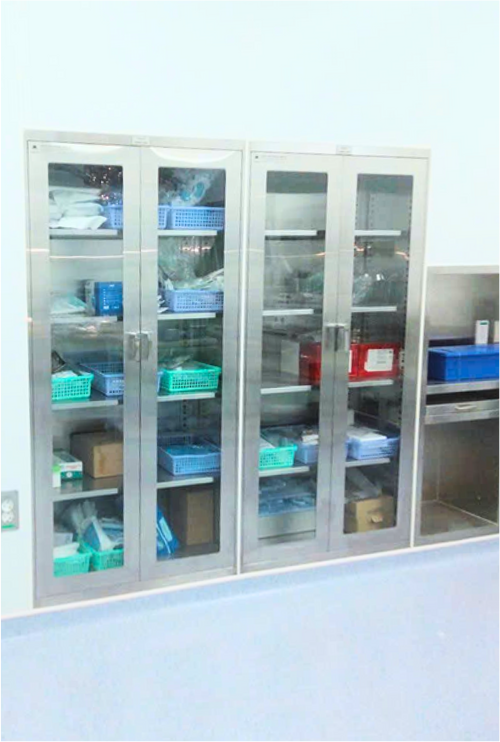

TỦ DỤNG CỤ PHẪU THUẬT Tủ dụng cụ được làm bằng chất liệu INOX 304 chống rỉ sét và dễ vệ sinh với hoá chất tẩy rửa. Tủ được chia thành nhiều loại như tủ dụng cụ thông thường, tủ đựng đụng cụ và thiết bị điện, máy vi tính,… Lắp đặt âm tường tạo bề mặt phẳng đồng nhất với hệ vách xung quanh, hạn chế các hốc, góc cạnh khó vệ sinh, tích tụ vi khuẩn, bụi. Kính cường lực trong suốt giúp dễ dàng quan sát dụng cụ bên trong tủ.
	TỦ GIỮ ẤM – TỦ GIỮ LẠNH Y TẾ Trong khi thực hiện phẫu thuật cần có nhiều loại thuốc, dịch chuyền, máu,… cần được giữ ấm hoặc làm mát vì vậy cần có tủ chuyên dụng để lưu trữ. Tủ được gắn âm tường, chất liệu sử dụng INOX 304, được thiết kế để tiết kiệm năng lượng và giảm tiếng ồn. Cửa có ô kính cách nhiệt trong suốt để nhìn thấy bên trong.

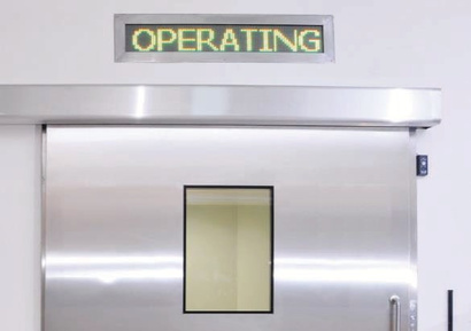

ĐÈN BÁO ĐANG PHẪU THUẬT Đèn dạng LED được gắn phía trên cửa ra vào, báo hiệu cho người bên ngoài ca phẫu thuật đang được tiến hành. Khi đồng hồ phẫu thuật bắt đầu chạy, đèn sẽ sáng. Đồng hồ dừng lại đèn tắt.

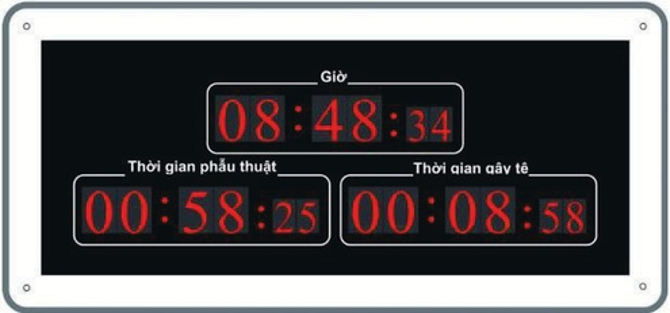

	ĐỒNG HỒ PHÒNG MỔ Đèn được thiết kế mỏng nhẹ, ánh sáng đều và ổn định, chế độ tăng giảm độ sáng theo yêu cầu sử dụng. Sử dụng bộ nguồn tần số cao tạo ra ánh sáng liên tục, giảm nhức mỏi mắt và tăng tuổi thọ cho đèn. Đa dạng về kích thước để lựa chọn.

6. TIÊU CHUẨN ÁP DỤNG CHO PHÒNG MỔ

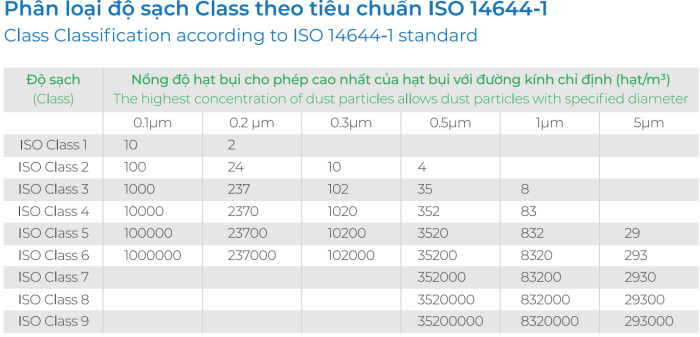

Tiêu chuẩn phòng sạch của phòng mổ bệnh viện tại Việt Nam ở ISO cấp độ 7 tương đương với class 10.000, tiêu chuẩn 352.000 hạt cỡ 0,5 micron/1m3 không khí

7. THẾ MẠNH CỦA CHÚNG TÔI

Công ty Cổ phần Airtech Thế Long chuyên tư vấn, thi công phòng sạch và cung cấp các sản phẩm thiết bị phòng sạch cho các công trình xây dựng, trung tâm dữ liệu, nhà máy sản xuất, văn phòng, ngân hàng, bệnh viện, trung tâm máy tính, điện tử, phòng thí nghiệm, phòng kỹ thuật,…

Airtech Thế Long có khả năng đáp ứng tất cả các yêu cầu về thi công phòng mổ: Tư vấn, thi công phòng mổ, lắp đặt thiết bị bao gồm:

Mặt bằng và kiến trúc sư: sàn, vách, trần…

• Hệ thống HVAC.
• Hệ thống điện M&E (điện nặng, điện nhẹ & báo cháy).
• Hệ thống PCCC (sprinklers, hệ thống ống, bình chữa cháy).
• Hệ thống cấp thoát nước (cấp nước RO, xử lý nước thải)
• Thiết bị phòng sạch.

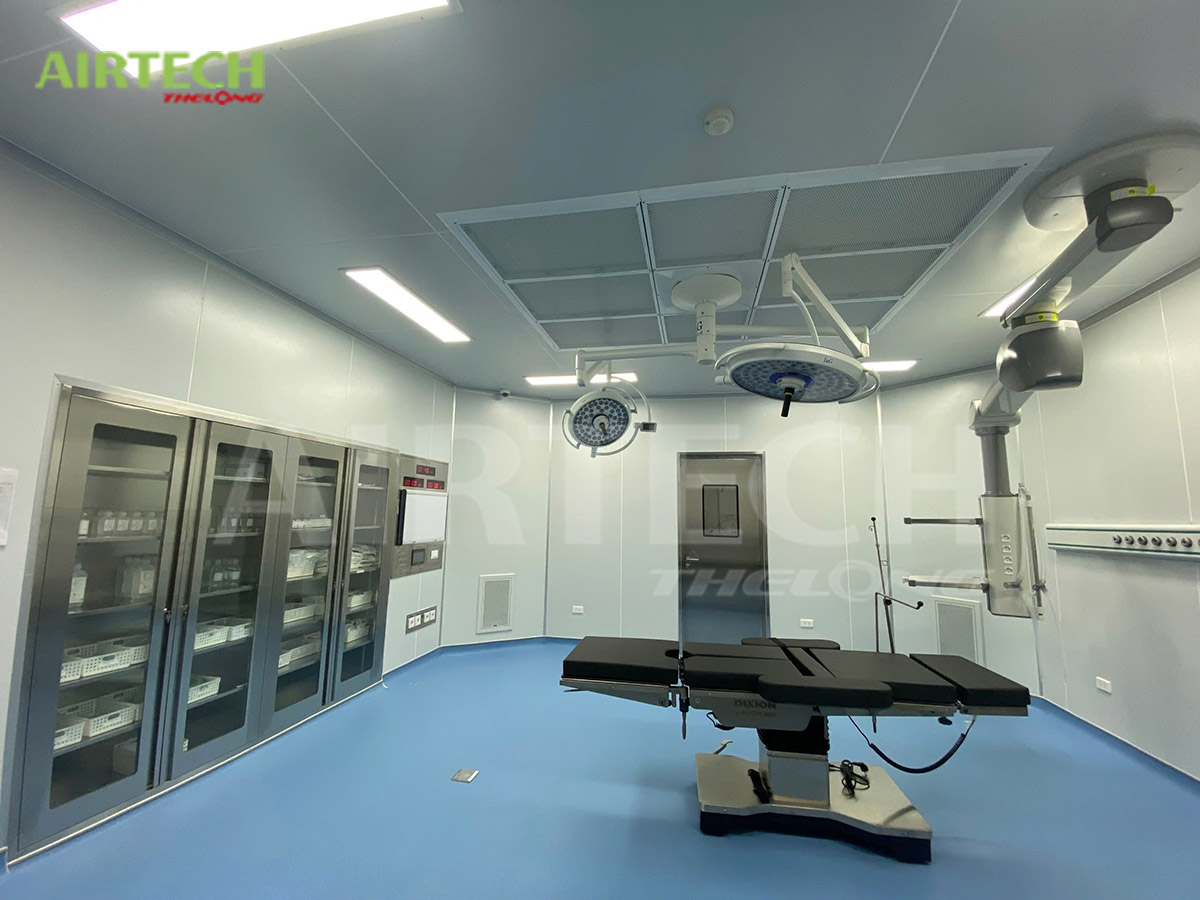

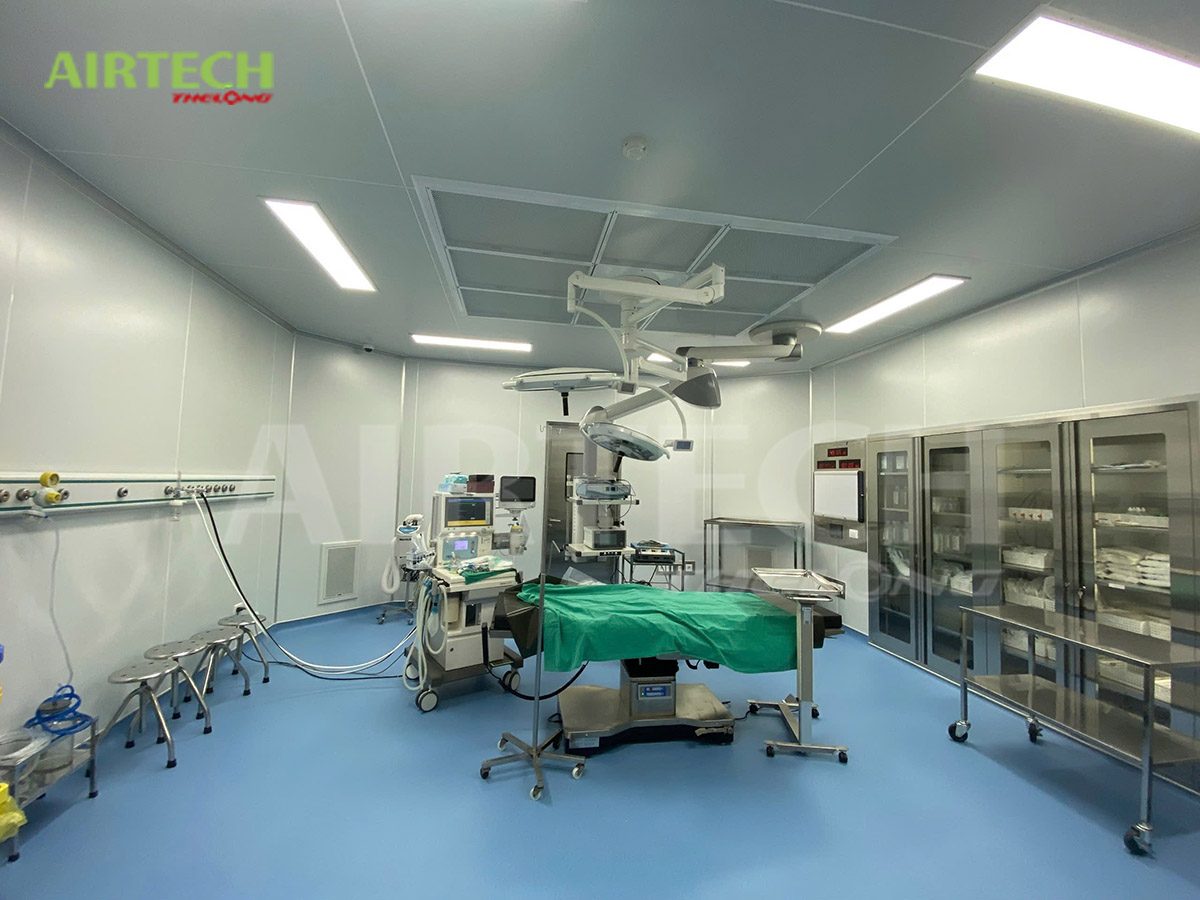

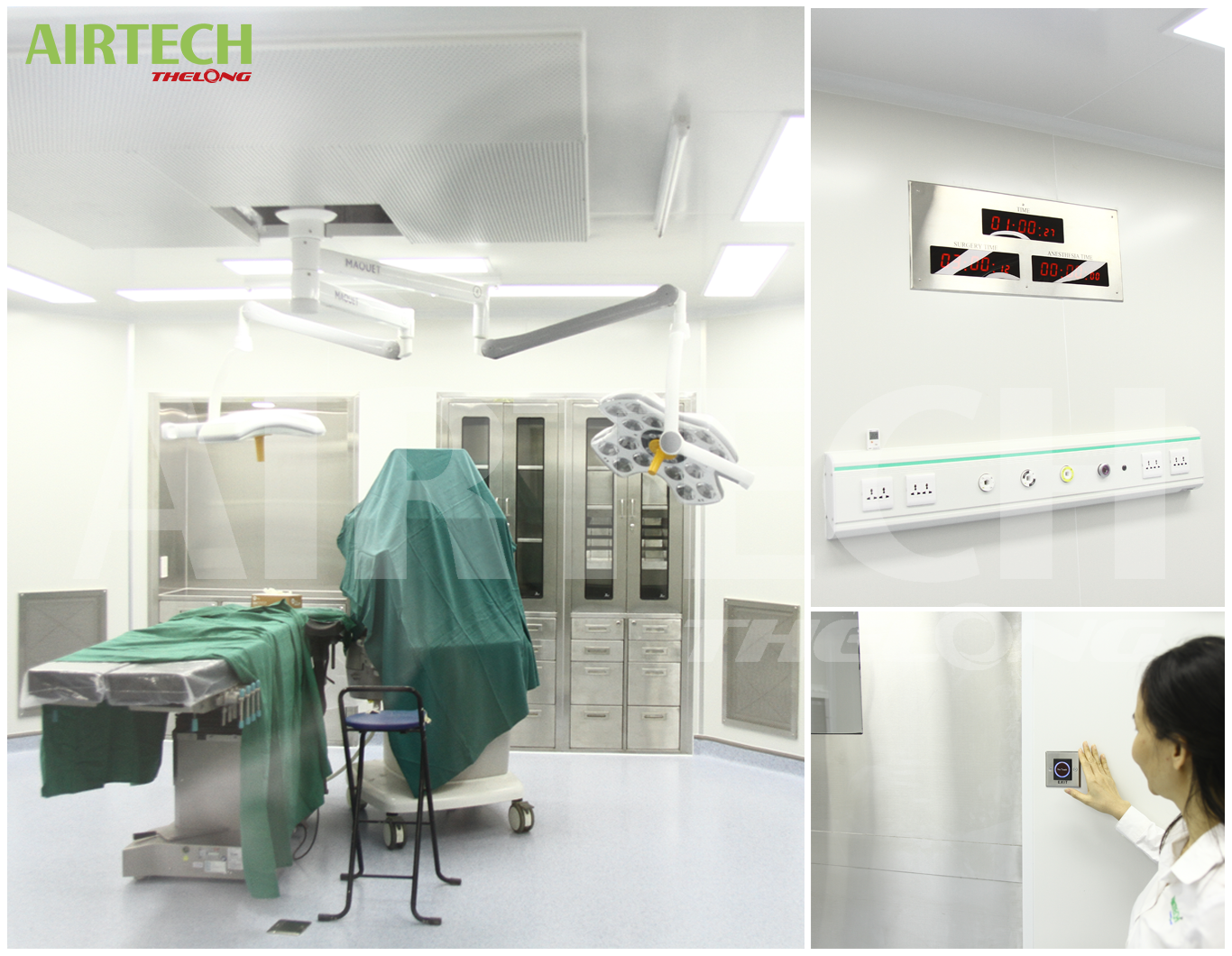

HÌNH ẢNH THỰC TẾ
