Air Shower Cửa Cuốn Nhanh: Giải Pháp Tối Ưu Năng Suất Vận Chuyển Và Kiểm Soát Chênh Áp Phòng Sạch

Trong chuỗi dây chuyền sản xuất công nghệ cao – từ lắp ráp bán dẫn, sản xuất linh kiện điện tử SMT, chế biến dược phẩm cho đến bao bì vô trùng – cửa ngõ xuất nhập hàng hóa (Material Air Lock) luôn là mắt xích nhạy cảm nhất. Nếu nhân sự có thể dừng lại 15 giây trong buồng tắm khí nhỏ để làm sạch, thì hàng trăm kiện pallet nguyên vật liệu cồng kềnh lại đòi hỏi bài toán hoàn toàn khác: vừa phải khử nhiễm bề mặt triệt để, vừa phải vận chuyển liên tục mà không làm tụt áp suất buồng sạch. Sự ra đời của Air Shower cửa cuốn nhanh (Cargo Air Shower) chính là câu trả lời kỹ thuật toàn diện, giải quyết triệt để xung đột giữa tốc độ logistics nội bộ và tiêu chuẩn kiểm soát nhiễm chéo khắt khe.

1. Nút Thắt Cổ Chai Tại Cửa Ngõ Xuất Nhập Hàng Hóa Phòng Sạch

Tại các nhà máy sản xuất quy mô lớn, tần suất luân chuyển vật tư giữa khu vực kho (thường chỉ đạt tiêu chuẩn kiểm soát bụi thô hoặc phòng thường) và khu vực phòng sạch (ISO Class 5 đến Class 8) diễn ra liên tục từng phút. Việc bố trí các giải pháp ngăn cách truyền thống đang bộc lộ hàng loạt nhược điểm:

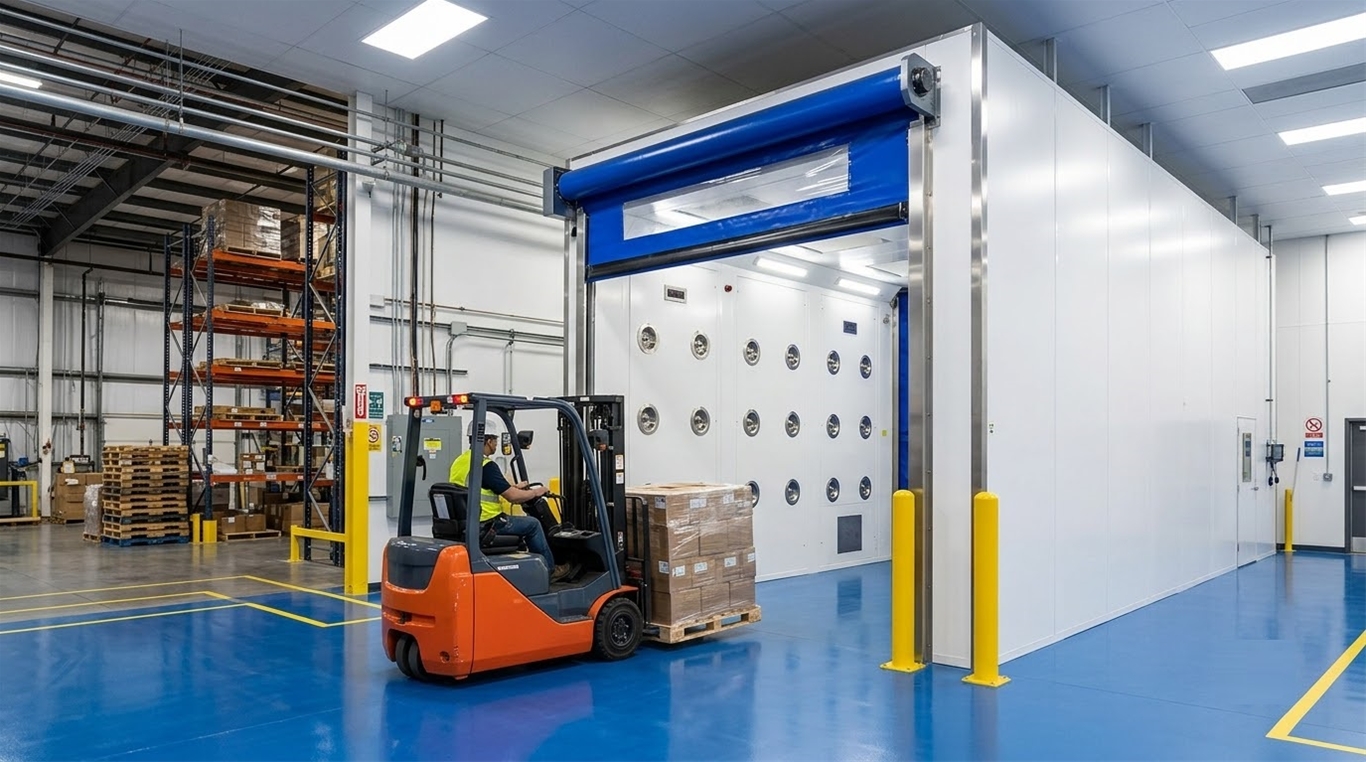

Phối cảnh tổng thể Air Shower cửa cuốn nhanh AIRTECH THẾ LONG lắp đặt tại lối vào xe nâng nhà máy điện tử

Thất thoát áp suất và nguy cơ ô nhiễm ngược

Cửa bản lề hoặc cửa trượt panel thông thường mất từ 6–10 giây cho một hành trình đóng/mở. Khoảng thời gian mở cửa kéo dài tạo điều kiện cho luồng không khí áp suất dương trong phòng sạch tràn ồ ạt ra ngoài, khiến áp suất chênh lệch ($\Delta P$) sụt giảm nghiêm trọng. Nguy hiểm hơn, hiện tượng xoáy lốc cục bộ tại cửa có thể cuốn ngược các hạt bụi lơ lửng, vi sinh vật và độ ẩm chưa xử lý từ hành lang kho vào thẳng vùng sản xuất vô trùng.

Tắc nghẽn chuỗi cung ứng nội bộ

Khi sử dụng buồng trung chuyển thông thường, tài xế xe nâng hoặc nhân viên vận chuyển buộc phải xuống xe, thao tác bấm nút mở cửa, đẩy hàng vào, chờ đóng cửa, rồi lại tiếp tục chu trình ở cửa đối diện. Quy trình thủ công này làm đứt gãy nhịp độ vận hành, kéo dài thời gian nhập liệu ca kíp và gia tăng chi phí nhân công.

Rủi ro va quẹt cơ khí và hư hỏng thiết bị

Khung cửa cố định bằng kim loại và kính cường lực rất dễ bị biến dạng, móp méo hoặc nứt vỡ khi xảy ra va chạm với góc pallet hoặc càng xe nâng hàng. Lệch khung sau va quẹt sẽ vô hiệu hóa khóa liên động điện tử (interlock), khiến toàn bộ hệ thống phòng đệm ngừng hoạt động.

2. Cấu Tạo Kỹ Thuật Đặc Thù Của Buồng Thổi Khí Cửa Cuốn Nhanh

Khác với buồng thổi khí dành cho người đi bộ (Personnel Air Shower), Air Shower cửa cuốn nhanh cho hàng hóa (Cargo Air Shower) của AIRTECH THẾ LONG được thiết kế với kết cấu cơ khí siêu bền, chịu tải trọng lớn và tích hợp công nghệ đóng mở tốc độ cao:

2.1. Hệ thống cửa cuốn nhanh màn nhựa PVC tự phục hồi

• Vật liệu màn cửa: Sử dụng vải bạt sợi polyester mật độ cao phủ lớp nhựa PVC dẻo tổng hợp chuyên dụng cho phòng sạch, có khả năng kháng tĩnh điện (ESD), kháng rách và chống bám bụi. Tại vị trí ngang tầm mắt, cửa được tích hợp dải nhựa PVC trong suốt giúp người bên ngoài và tài xế xe nâng dễ dàng quan sát tình trạng bên trong buồng.

• Tốc độ vận hành: Tốc độ mở cửa đạt từ 0.8 đến 1.5 m/s, tốc độ đóng khoảng 0.6 – 1.0 m/s. Thời gian mở một cánh chỉ mất chưa đầy 2 giây, giảm thiểu tới 85% lượng không khí thất thoát so với cửa trượt truyền thống.

• Cơ chế tự phục hồi (Self-repairing): Trong trường hợp xảy ra va chạm ngoài ý muốn giữa pallet hàng và màn cửa, ray dẫn hướng thông minh cho phép màn bung ra khỏi rãnh ray nhằm bảo vệ động cơ, sau đó tự động luồn lại vào rãnh ở chu kỳ nâng tiếp theo mà không làm gián đoạn sản xuất.

2.2. Động cơ điều khiển biến tần & Khóa liên động cưỡng bức

• Cụm truyền động: Trang bị động cơ servo hoặc động cơ liền giảm tốc điều khiển bằng biến tần (Inverter/PLC). Động cơ khởi động và dừng mềm (soft start/soft stop), giúp màn cửa chuyển động êm ái, không rung lắc và tăng tuổi thọ vòng bi.

• Khóa liên động điện tử (Electronic Interlock): Hai cửa cuốn ở hai đầu buồng được điều khiển liên động tuyệt đối. Khi cửa A đang mở hoặc đang trong chu trình cuộn, cửa B bị khóa cưỡng bức ở trạng thái đóng. Chỉ khi cửa A hạ kín hoàn toàn và chu trình thổi khí hoàn tất, cửa B mới nhận lệnh mở.

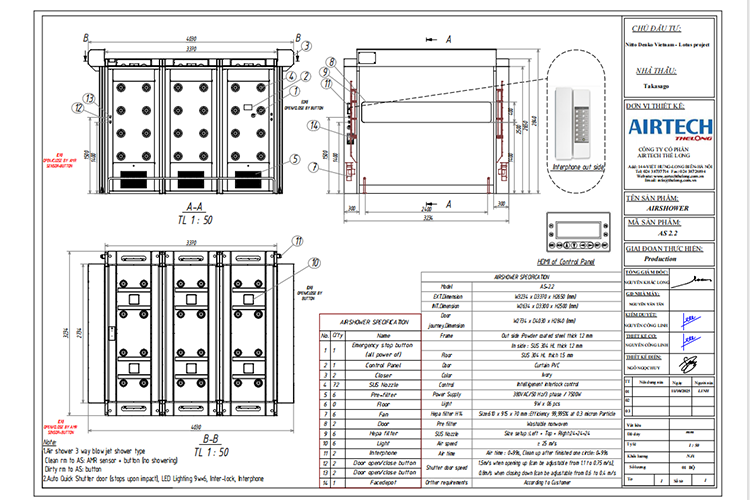

Bản vẽ bóc tách cụm ray cửa cuốn nhanh, hộp kỹ thuật động cơ và bố trí vòi phun phản lực Inox

2.3. Hệ thống khí động học áp lực cao

• Vòi phun phản lực (Nozzle): Chế tạo từ Inox SUS304 định hình chính xác, bố trí dày đặc dọc hai bên vách buồng và trên đỉnh trần. Luồng khí sạch được gia tốc đạt vận tốc 20 – 22 m/s ± 10%, tạo thành các tia khí phản lực xoáy sâu vào từng khe rãnh của kiện hàng, bóc tách toàn bộ màng bụi tĩnh điện.

• Lọc 2 cấp hiệu suất cao: Khí tuần hoàn đi qua tấm lọc thô (Pre-filter G4) bố trí sát sàn để giữ lại rác màng PE, mảnh vụn carton > 5 µm; sau đó quạt ly tâm nén qua màng lọc HEPA tiêu chuẩn H13/H14 (hiệu suất lọc 99,99% tại cỡ hạt 0,3 µm), đảm bảo luồng khí tiếp xúc với hàng hóa là khí sạch vô trùng tuyệt đối.

2.4. Hệ thống nhận diện và kích hoạt tự động

Tùy theo yêu cầu quy trình, buồng thổi khí cửa cuốn AIRTECH THẾ LONG tích hợp đa dạng phương thức kích hoạt:

• Cảm biến vòng từ (Induction Loop): Cáp từ trường chôn ngầm dưới lớp bê tông trước cửa buồng. Khi có khối kim loại lớn (xe nâng tay sắt, xe nâng điện forklift, AGV) di chuyển vào vùng quét, cửa sẽ tự động cuộn mở mà không kích hoạt với người đi bộ thông thường.

• Cảm biến Radar vi sóng (Microwave Motion Sensor): Nhận diện chuyển động từ xa ở cự ly 2–4 mét, giúp xe nâng duy trì vận tốc di chuyển ổn định mà không cần giảm tốc dừng chờ.

• Hàng rào quang điện an toàn (Safety Photocell): Lắp đặt cách mặt sàn 15–30 cm dọc theo ray cửa. Nếu phát hiện có vật cản hoặc người đang đứng dưới khung cửa, cửa sẽ lập tức đảo chiều cuộn lên, loại bỏ triệt để nguy cơ kẹp hàng hóa.

3. Bảng So Sánh Kỹ Thuật: Air Shower Cửa Mở Truyền Thống vs. Cửa Cuốn Nhanh

4. Các Dòng Buồng Thổi Khí Cửa Cuốn Nhanh AIRTECH THẾ LONG (AW Series)

Được chế tạo trên dây chuyền công nghệ chuyển giao từ Tập đoàn Airtech Nhật Bản tại nhà máy Hải Dương (quy mô 10.017 m²), buồng thổi khí cửa cuốn của AIRTECH THẾ LONG được phân chuẩn hóa thành 2 phân nhánh chính:

4.1. Phân loại theo cấu hình động lực

• Dòng Tiêu chuẩn (ATV-FAS...AW): Trang bị 1 cụm quạt ly tâm công suất lớn cho mỗi khoang thổi, bố trí hệ thống vòi phun đối xứng hai bên thành vách. Phù hợp cho kiện hàng tiêu chuẩn, pallet kích thước vừa phải tại các nhà máy phụ tùng, linh kiện cơ khí chính xác.

• Dòng Cao cấp (ATV-EAS...AW): Nâng cấp hệ thống quạt kép áp suất cao và hệ thống thổi khí 3 hướng (Trái + Phải + Đỉnh trần). Số lượng vòi phun tăng gấp đôi, chuyên dụng cho các kiện hàng cồng kềnh, màng bọc co quấn pallet dày đặc trong nhà máy dược phẩm GMP, thực phẩm hoặc vi mạch điện tử.

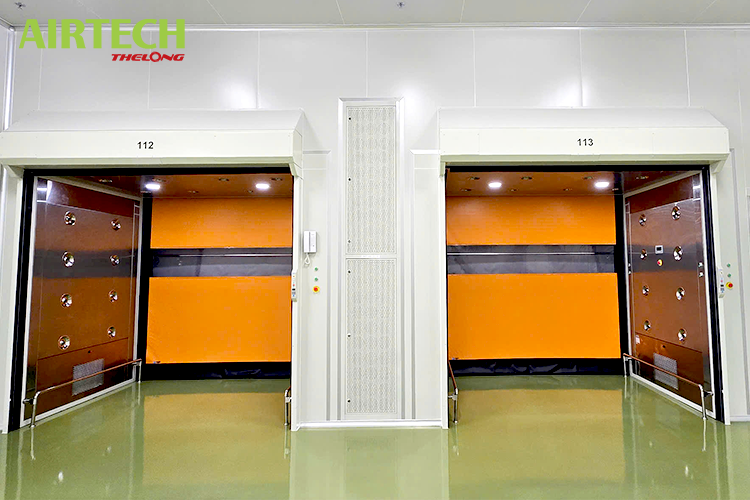

Air Shower cửa cuốn nhanh 2 khoang nối dài ATV-EAS0102AW trong dây chuyền đóng gói vô trùng

4.2. Bảng thông số kỹ thuật các model Air Shower cửa cuốn thông dụng:

(Lưu ý: Kích thước lọt lòng và chiều cao cửa có thể được AIRTECH THẾ LONG thiết kế, gia công phi tiêu chuẩn tùy chỉnh theo kích thước pallet và chủng loại xe nâng thực tế của từng dự án).

5. Kinh Nghiệm Thực Tế Khi Lắp Đặt & Vận Hành Cargo Air Shower

Từ kinh nghiệm triển khai hàng trăm dự án phòng sạch công nghiệp, các kỹ sư AIRTECH THẾ LONG đưa ra những khuyến nghị thực tế giúp hệ thống vận hành bền bỉ:

1. Xử lý mặt bằng sàn chịu tải trọng xe nâng: Air Shower cho hàng hóa không sử dụng bậc sàn nâng inox như loại cho người mà phải lắp đặt phẳng tuyệt đối với cốt sàn epoxy/vinyl của nhà xưởng. Nếu sàn bị dốc hoặc gồ ghề, xe nâng khi chở nặng đi qua sẽ tạo độ xóc lớn, vừa làm đổ hàng vừa gây chấn động làm nứt màng keo gắn lọc HEPA.

2. Lựa chọn rèm PVC chống tĩnh điện: Với các nhà máy sản xuất bán dẫn hoặc linh kiện bo mạch SMT, ma sát giữa màn cuốn và không khí tốc độ cao có thể sinh ra tĩnh điện. Bắt buộc phải sử dụng bạt nhựa PVC có gân carbon hoặc phủ lớp chống tĩnh điện với điện trở bề mặt đạt $10^6 - 10^9\ \Omega$, kết hợp nối đất khung buồng tiêu chuẩn.

3. Cài đặt thời gian thổi khí hợp lý: Thời gian thổi khí lý tưởng cho hàng hóa pallet là từ 15 đến 25 giây. Cần hướng dẫn tài xế dừng xe chính xác tại tâm buồng (nơi mật độ vòi phun tập trung cao nhất) trước khi chu trình tự động bắt đầu.

4. Vệ sinh lưới lọc thô định kỳ: Do hàng hóa từ kho mang lượng lớn bụi thô, mạt carton và sợi nilon, tấm lọc thô Pre-filter ở chân vách rất nhanh bị bão hòa. Cần có quy trình tháo rửa hoặc thay thế tấm lọc này định kỳ 2–4 tuần/lần để tránh làm giảm lưu lượng hút của quạt ly tâm.

6. Nghiệm Thu Air Shower Cửa Cuốn Cho Kỹ Sư & Quản Lý Dự Án

Trước khi tiếp nhận bàn giao hệ thống buồng thổi khí cửa cuốn từ nhà thầu, ban quản lý dự án cần đối chiếu các hạng mục sau:

• [ ] Tốc độ và sự êm ái của cửa cuốn: Đo thời gian mở/đóng thực tế, kiểm tra tiếng ồn của hộp số giảm tốc và xem màn cửa có bị rung giật ở điểm dừng giới hạn hay không.

• [ ] Độ nhạy cảm biến an toàn: Đặt một chướng ngại vật cao 20 cm dưới chân cửa khi đang hạ xuống; cửa phải lập tức dừng lại và tự động cuộn ngược lên trong vòng dưới 0.5 giây.

• [ ] Đo kiểm vận tốc gió đầu vòi: Sử dụng máy đo tốc độ gió chuyên dụng kiểm tra ngẫu nhiên tại 6 vị trí vòi phun; thông số phải đạt từ 20 – 22 m/s.

• [ ] Kiểm tra độ chênh áp: Theo dõi đồng hồ chênh áp vi sai của phòng sạch trong suốt chu trình xe nâng ra vào; độ tụt áp không được vượt quá biên độ thiết kế cho phép của hệ thống HVAC.

• [ ] Kiểm tra chức năng dừng khẩn cấp (E-Stop): Nhấn nút khẩn cấp bên ngoài và bên trong buồng; cả hai cửa cuốn phải lập tức dừng hoặc cuộn mở tự do để phục vụ cứu nạn theo tiêu chuẩn PCCC.

7. Năng Lực Sản Xuất Của AIRTECH THẾ LONG

Đầu tư hệ thống Air Shower cửa cuốn nhanh không chỉ đơn thuần là việc trang bị một cỗ máy làm sạch, mà là bài toán chiến lược nhằm bảo vệ chất lượng sản phẩm vô trùng, giảm tổn thất điện năng điều hòa và đẩy nhanh tốc độ luân chuyển hàng hóa toàn nhà máy.

Với năng lực sản xuất cơ khí chính xác quy mô lớn, làm chủ hoàn toàn từ khâu thiết kế R&D, gia công kim loại tấm CNC đến sản xuất màng lọc HEPA đạt chuẩn quốc tế, AIRTECH THẾ LONG tự hào mang đến các giải pháp buồng thổi khí Cargo Air Shower chuyên biệt, chuẩn hóa công nghệ Nhật Bản với chi phí đầu tư và bảo hành tối ưu nhất tại Việt Nam.

Quý chủ đầu tư, ban quản lý dự án và các nhà thầu cơ điện (MEP) có nhu cầu tư vấn giải pháp, khảo sát mặt bằng và nhận bản vẽ kỹ thuật chi tiết, xin vui lòng liên hệ:
