Air Shower Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cẩm Nang Lựa Chọn Buồng Thổi Khí Phòng Sạch Chuẩn Kỹ Thuật

Trong các công trình phòng sạch công nghiệp hiện đại – từ nhà máy sản xuất bán dẫn, linh kiện điện tử, dược phẩm GMP đến phòng thí nghiệm sinh học – con người và vật liệu chính là hai nguồn phát sinh bụi lớn nhất. Để bảo vệ không gian vô trùng khỏi nguy cơ nhiễm bẩn chéo, Air Shower (buồng thổi khí) được xem là "chốt chặn cơ học" không thể thay thế tại cửa ngõ phân vùng cấp độ sạch. Tuy nhiên, không ít chủ đầu tư và kỹ sư cơ điện (MEP) từng gặp sự cố: thiết bị vận hành ồn ào, tốc độ gió suy giảm sau vài tháng, hoặc hệ thống khóa cửa thường xuyên báo lỗi kẹt liên động. Bài viết này sẽ phân tích toàn diện về cấu tạo, nguyên lý khí động học và kinh nghiệm thực chiến giúp bạn lựa chọn, vận hành hệ thống Air Shower đạt chuẩn ISO 14644.

1. Air Shower Là Gì? Vì Sao Đây Là Thiết Bị Bắt Buộc Tại Lối Vào Phòng Sạch?

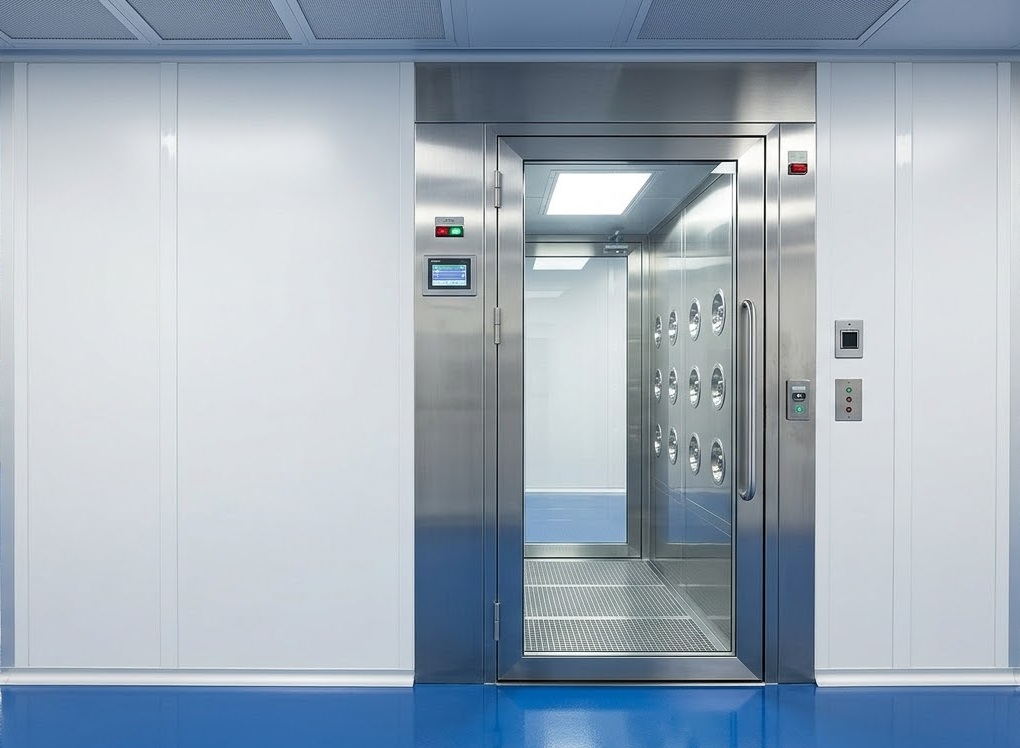

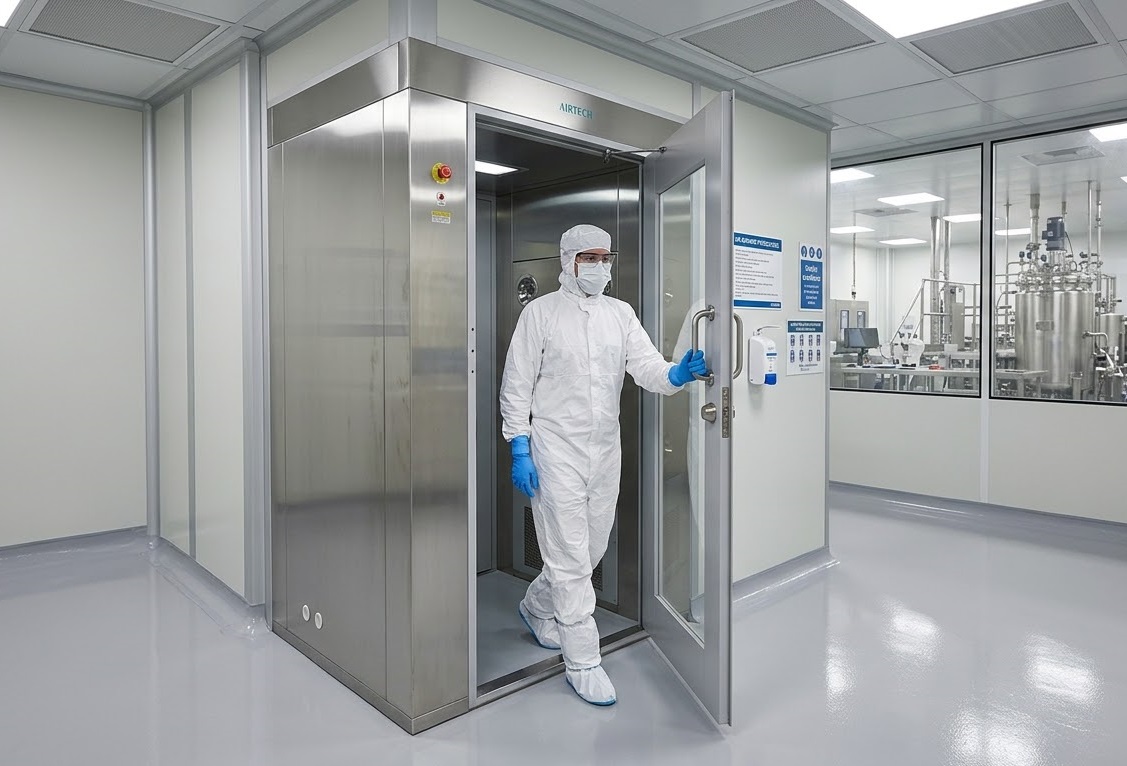

Air Shower (thường gọi là buồng thổi khí hoặc buồng tắm khí) là thiết bị làm sạch sơ bộ chuyên dụng được lắp đặt tại ranh giới giữa khu vực chưa sạch (hoặc sạch thấp) và khu vực phòng sạch tiêu chuẩn cao.

Khi nhân sự hoặc xe đẩy hàng đi vào bên trong buồng, hệ thống quạt ly tâm công suất cao sẽ ép không khí sạch qua các vòi phun phản lực (nozzle) với vận tốc cực lớn. Luồng khí này hoạt động tương tự như một chiếc "chổi khí động học", cuốn bay và bóc tách các hạt bụi mịn, xơ sợi, vi sinh vật bám dính trên bề mặt quần áo bảo hộ trước khi người thao tác bước vào môi trường sản xuất.

Vai trò cốt lõi trong kiểm soát nhiễm bẩn:

• Cắt đứt nguồn phát thải bụi vi mô: Một nhân sự dù đã mặc quần áo phòng sạch chuyên dụng vẫn có thể mang theo hàng triệu hạt bụi kích thước từ 0,3 µm đến 5 µm trên bề mặt sợi vải và đế giày. Luồng khí sạch tuần hoàn giúp bóc tách cơ học triệt để lượng bụi này.

• Duy trì chênh áp và hạn chế mở cửa trực tiếp: Nhờ cơ chế khóa liên động điện từ (Interlock), hai cửa của Air Shower không bao giờ mở cùng một thời điểm, ngăn chặn hiện tượng tụt áp và không khí chưa lọc tràn ngược vào phòng sạch.

• Giảm tải cho hệ thống xử lý không khí (HVAC): Bằng cách loại bỏ bụi ngay từ cửa ngõ, Air Shower giúp các màng lọc HEPA/ULPA gắn trên trần phòng sạch (FFU/BFU) kéo dài tuổi thọ sử dụng, tiết kiệm đáng kể chi phí bảo dưỡng và thay thế.

2. Cấu Tạo Chi Tiết Của Một Buồng Thổi Khí Tiêu Chuẩn Công Nghiệp

Một hệ thống Air Shower đạt tiêu chuẩn công nghiệp không đơn thuần là một chiếc hộp tôn gắn quạt thổi. Đó là một module cơ khí chính xác tích hợp khí động học, điều khiển tự động và công nghệ lọc vi sinh. Dưới đây là các cụm chi tiết kỹ thuật cốt lõi:

2.1. Thân vỏ và vùng làm việc (Working Area)

• Vật liệu khung vỏ: Thường được gia công từ thép tấm cán nguội sơn tĩnh điện kháng khuẩn hoặc Inox SUS304. Thép sơn tĩnh điện thích hợp cho môi trường điện tử, cơ khí chính xác; trong khi Inox SUS304 là lựa chọn bắt buộc cho phòng sạch dược phẩm, chế biến thực phẩm và y tế nhằm chống ăn mòn từ hóa chất tẩy rửa khử trùng.

• Sàn thao tác: Thiết kế từ Inox 304 chấn gập định hình, chịu lực cao, dập lỗ thoát gió hồi hoặc tích hợp tấm thảm dính bụi / máy chà sạch đế giày tự động.

2.2. Hệ thống vòi phun khí áp lực cao (Air Nozzles)

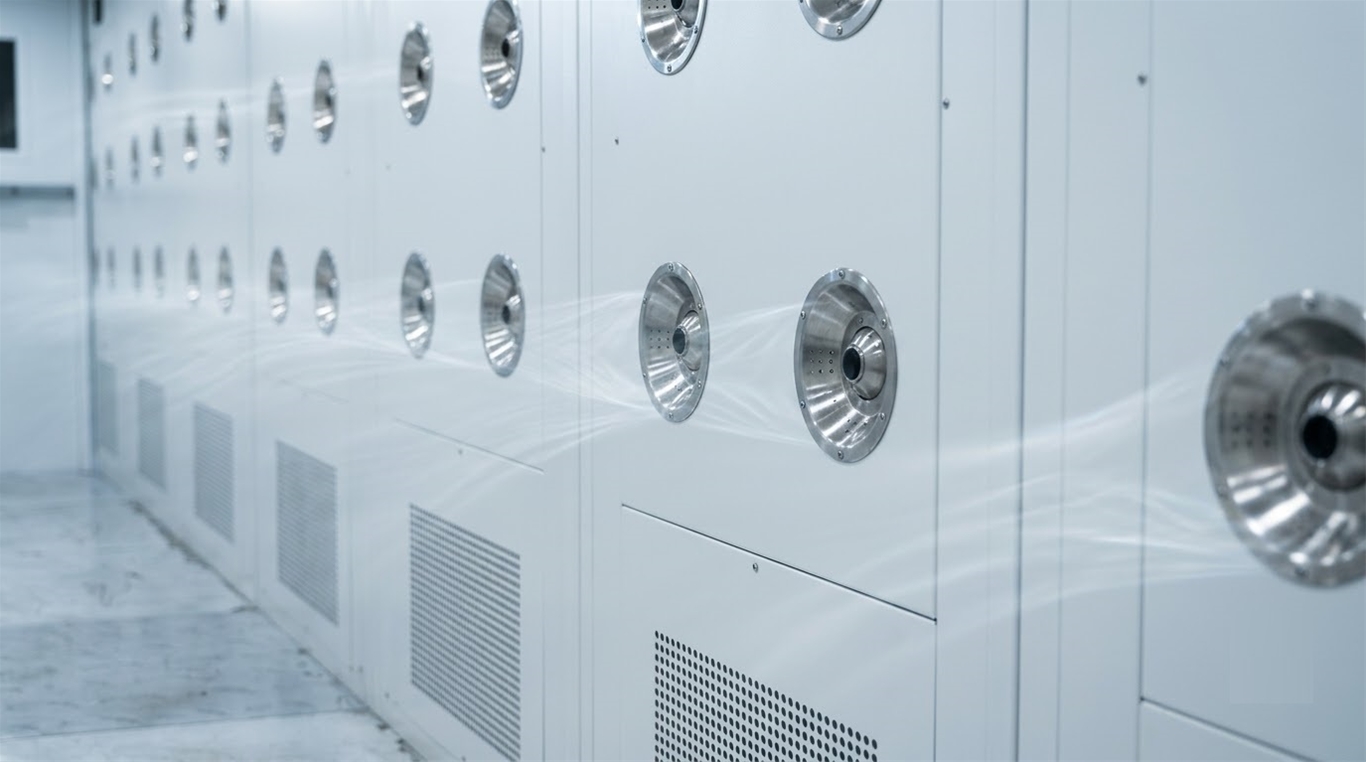

• Vòi phun được chế tạo từ Inox 304 nguyên khối, có khớp cầu cho phép xoay chỉnh hướng linh hoạt 360 độ để gom luồng gió vào các vị trí dễ tích bụi như nách áo, vai, hông và ống quần.

• Số lượng vòi phun dao động từ 12 đến hơn 32 vòi tùy thuộc vào chiều dài buồng (1m, 2m, 3m hoặc dạng tunnel nối dài).

2.3. Hệ thống lọc 2 cấp khép kín (Dual Filtration System)

• Cấp lọc thô (Pre-filter): Thường sử dụng bông lọc sợi tổng hợp tiêu chuẩn G4 (kích thước thông dụng 500 x 345 x 10 mm), đặt sát chân vách hồi gió để giữ lại các hạt xơ vải, bụi thô > 5 µm, ngăn bụi làm tắc nghẽn quạt và lọc tinh.

• Cấp lọc tinh (HEPA Filter): Màng lọc HEPA tiêu chuẩn H13 – H14 (hiệu suất lọc đạt 99,99% đối với hạt bụi 0,3 µm). Không khí thổi ra từ các đầu nozzle là khí sạch vô trùng đạt cấp độ tương đương ISO Class 6 (Class 1000) bên trong buồng.

2.4. Động cơ quạt ly tâm chuyên dụng

• Trang bị quạt ly tâm áp suất cao, vận hành với dòng điện 3 pha 380V (công suất từ 400W đến 1500W mỗi động cơ). Quạt phải cung cấp cột áp đủ lớn để thắng trở lực của màng lọc HEPA và duy trì vận tốc gió đầu vòi ổn định.

2.5. Hệ thống khóa liên động (Interlock) & Bộ điều khiển

• Khóa điện từ: Khóa liên động cưỡng bức giữa cửa vào và cửa ra. Cửa trang bị tay co thủy lực có giảm chấn đóng êm, gioăng cao su silicone kín khí bao quanh chu vi cánh.

• Mạch điều khiển PLC / Nút nhấn mềm: Cho phép người vận hành cài đặt thời gian thổi (mặc định từ 10s – 30s hiển thị trên LED 7 đoạn), cài đặt chu trình thổi tự động qua cảm biến quang (Photoelectric Sensor).

• Nút dừng khẩn cấp (Emergency Stop): Trang bị tối thiểu 3 vị trí (1 nút bên ngoài cửa vào, 1 nút bên ngoài cửa ra và 1 nút khẩn cấp bên trong khoang làm việc) để lập tức nhả khóa cửa khi xảy ra sự cố cháy nổ hoặc mất điện.

Bản vẽ bóc tách cấu tạo và sơ đồ nguyên lý luồng khí tuần hoàn khép kín của Air Shower

3. Sơ Đồ Nguyên Lý Hoạt Động Của Air Shower

Air Shower vận hành theo nguyên lý vòng tuần hoàn khí kín áp suất dương, tối ưu hóa hiệu quả làm sạch và bảo vệ môi trường xung quanh:

[Cảm biến phát hiện người]
       ↓
[Khóa cửa liên động kích hoạt]
       ↓
[Quạt ly tâm hút khí qua Pre-filter]
       ↓
[Nén khí sạch qua màng lọc HEPA 99.99%]
       ↓
[Phun phản lực vòi Nozzle (20–22 m/s) bóc bụi]
       ↓
[Khí bẩn mang bụi hồi về chân vách buồng]
       ↓
[Hết chu trình đếm ngược → Cửa mở vào phòng sạch]

Chu trình chi tiết khi di chuyển theo 2 chiều:

1. Chiều vào phòng sạch (Cleaning Cycle):

   • Nhân viên bước tới trước cửa vào, mở cửa bước vào buồng → Cảm biến quang nhận diện vị trí.

   • Hệ thống phát tín hiệu khóa điện từ chốt cả hai cửa lại. Đèn LED chiếu sáng buồng bật sáng tự động.

   • Quạt tăng tốc, các đầu nozzle đồng loạt phun ra luồng khí sạch vô trùng với tốc độ 20 – 22 m/s. Người bên trong thực hiện xoay người giơ hai tay để luồng khí tiếp cận toàn bộ nếp gấp áo quần.

   • Sau thời gian cài đặt đếm ngược (ví dụ 15 giây), quạt dừng. Chốt khóa cửa phía phòng sạch tự động nhả mở cho phép nhân sự bước vào. Đèn tự tắt sau ~1 phút tiết kiệm điện.

2. Chiều ra ngoài (Exit Cycle):

   • Khi nhân sự di chuyển từ phòng sạch ra môi trường ngoài, việc thổi khí là không cần thiết và gây lãng phí năng lượng.

   • Hệ thống cảm biến thông minh của buồng thổi khí hiện đại sẽ nhận diện chiều di chuyển: đèn bật sáng, khóa liên động mở tuần tự nhưng quạt và vòi phun giữ nguyên trạng thái nghỉ, đồng thời ngăn luồng khí bẩn bên ngoài thâm nhập ngược vào.

4. Những Sai Lầm Phổ Biến Khi Lựa Chọn Và Thi Công Lắp Đặt Air Shower

Nhiều chủ đầu tư khi mua buồng thổi khí giá rẻ trên thị trường thường phải đối mặt với hàng loạt vấn đề kỹ thuật phát sinh:

1. Vận tốc gió tại miệng vòi không đạt chuẩn: Rất nhiều đơn vị sản xuất sử dụng quạt hút thông thường hoặc tiết diện ống gió sai lệch, khiến vận tốc gió đo tại vòi chỉ đạt 12–15 m/s (dưới ngưỡng tối thiểu 18 m/s). Với tốc độ này, lực cản tĩnh điện và ma sát của bụi trên quần áo không bị phá vỡ, hiệu quả làm sạch giảm tới 70%.

2. Kẹt cửa liên động cơ học do lệch mặt sàn: Khối lượng buồng Air Shower thường từ 350kg đến hơn 1 tấn. Nếu mặt sàn phòng đệm không được đổ phẳng hoặc khung thiết bị gia công thiếu độ cứng vững, sau 2–3 tháng sử dụng khung sẽ bị biến dạng nhẹ, làm lệch chốt từ của khóa liên động, gây hiện tượng kẹt cửa hoặc báo lỗi sensor liên tục.

3. Tiếng ồn và độ rung vượt ngưỡng: Quạt ly tâm kém chất lượng không được cân bằng động hoặc vách buồng không có lớp tiêu âm sẽ tạo ra độ ồn trên 80 dBA, gây cảm giác chói tai, khó chịu và căng thẳng cho nhân công khi ra vào liên tục.

4. Vị trí bố trí góc chết (Dead zone): Thiết kế chỉ bố trí vòi phun ở hai bên hông mà bỏ qua đỉnh trần sẽ khiến phần mũ trùm đầu, vai và lưng của nhân sự không được làm sạch đầy đủ.

5. Giải Pháp Buồng Thổi Khí Chuyên Nghiệp Từ AIRTECH THẾ LONG

Là thành viên trực thuộc Tập đoàn Airtech Nhật Bản (thương hiệu phòng sạch quốc tế thành lập từ năm 1973), Công ty Cổ phần AIRTECH THẾ LONG sở hữu tổ hợp nhà máy sản xuất thiết bị phòng sạch quy mô hơn 10.000 m² tại KCN Cẩm Điền - Lương Điền (VSIP Hải Dương) cùng hệ thống dây chuyền cơ khí CNC hiện đại nhập khẩu đồng bộ.

Buồng thổi khí Air Shower do AIRTECH THẾ LONG chế tạo được chuẩn hóa theo hệ tiêu chuẩn quản lý chất lượng ISO 9001:2015, ISO 14001:2015 và ISO 13485:2016, đáp ứng các yêu cầu khắt khe của GMP, ISO 14644 và FS209E.

Các phân dòng sản phẩm chủ đạo của AIRTECH THẾ LONG:

• Dòng Tiêu chuẩn (FAS Series): Tích hợp 1 cụm quạt ly tâm công suất tối ưu, bố trí vòi phun phản lực 2 vách đối xứng (Trái + Phải). Phù hợp cho các xưởng lắp ráp linh kiện, kho linh kiện điện tử, phòng đệm công nghiệp với chi phí đầu tư tối ưu.

• Dòng Cao cấp (EAS Series): Nâng cấp hệ thống quạt kép (2 quạt) và hệ thống thổi khí đa chiều 3 hướng (Trái + Phải + Đỉnh trần). Lưu lượng khí mạnh mẽ, mật độ vòi phun dày đặc, chuyên dụng cho các nhà máy chế biến thực phẩm, dược phẩm và bán dẫn cao cấp.

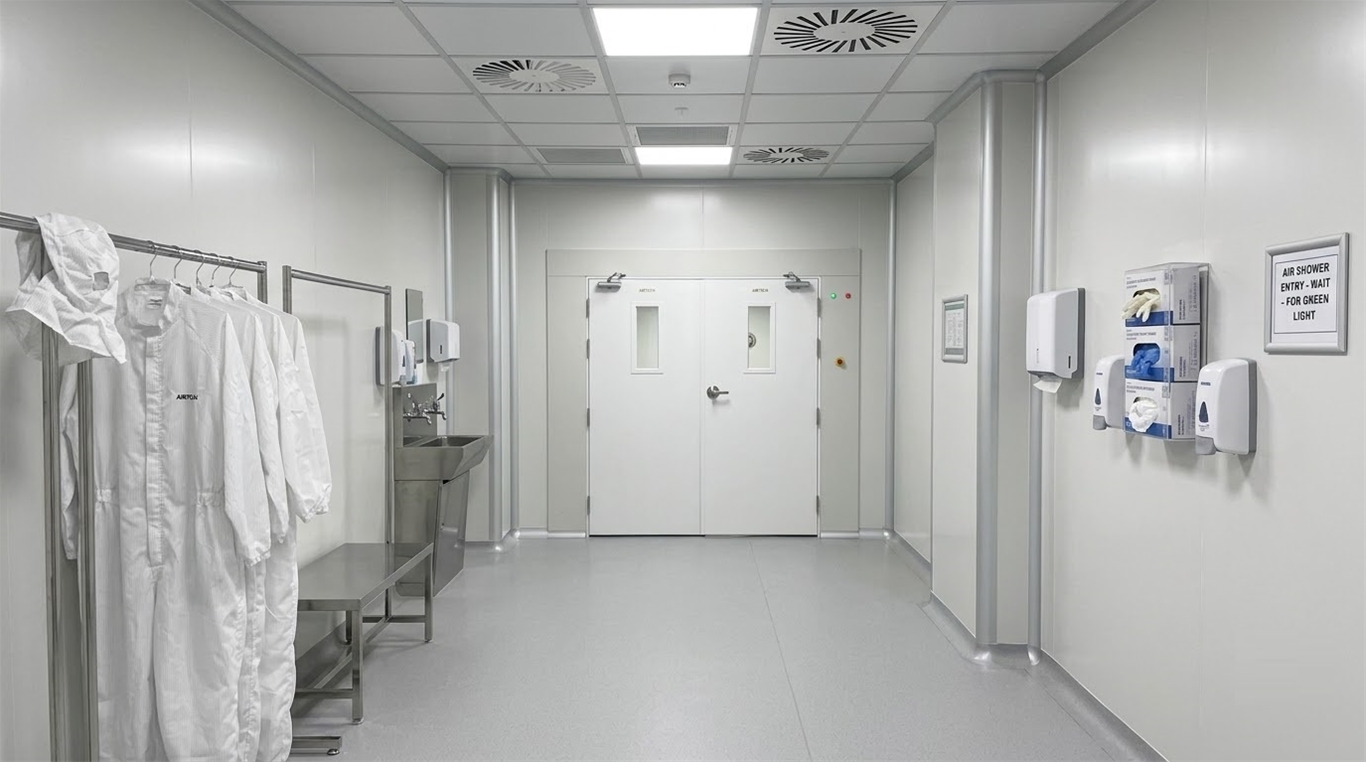

Hệ thống buồng thổi khí cửa trượt tự động AIRTECH THẾ LONG bàn giao hoàn thiện tại nhà máy

Đa dạng cấu hình cửa theo mặt bằng thực tế:

• Cửa mở bản lề 1 cánh / 2 cánh (AMR1 / AMR2): Dòng phổ thông cho lưu lượng người di chuyển vừa phải.

• Cửa trượt tự động 1 cánh / 2 cánh (AN1 / AN2): Vận hành cảm biến quang mắt thần, lý tưởng cho lối đi có xe đẩy hàng (trolley) qua lại thường xuyên, chống va đập cánh cửa.

• Cửa vuông góc 90° chữ L (AMLR Series): Thiết kế độc quyền cho các layout nhà máy hẹp, giúp phân luồng di chuyển góc vuông giữa hành lang và phòng sạch mà không cần tốn diện tích cơi nới phòng đệm.

• Cửa cuốn nhanh PVC (AW Series - Cargo Air Shower): Dành riêng cho khu vực xuất nhập hàng hóa, xe nâng pallet, hạn chế thất thoát nhiệt và chênh áp kho lạnh.

Bảng thông số kỹ thuật tham khảo dòng Air Shower phổ biến của AIRTECH THẾ LONG:

6. Triển Khai Hệ Thống Air Shower Tại Nhà Máy Bán Dẫn & Y Tế

Tại một dự án nhà máy sản xuất linh kiện vi điện tử tại KCN Đồng Văn (Hà Nam), chủ đầu tư từng đối mặt với tỷ lệ lỗi sản phẩm cao do tĩnh điện giữ các hạt bụi siêu mịn trên áo chống tĩnh điện của công nhân vào đầu ca làm việc. Ban đầu, nhà máy sử dụng buồng thổi khí dạng đơn lẻ, công nhân phải dừng lại thổi từng người gây ùn tắc lối vào ca kíp.

AIRTECH THẾ LONG đã khảo sát mặt bằng và đưa ra phương án cải tạo:

• Thiết kế Air Shower Tunnel dạng module nối dài (Dài 4m - ATV-EAS0104): Cho phép dòng người di chuyển liên tục 4–6 người cùng lúc mà vẫn đảm bảo thời gian thổi khí 12 giây cho mỗi cá nhân.

• Tích hợp máy làm sạch đế giày tự động: Ngay khi bước vào buồng thổi khí, trục chổi lăn xoay tròn dưới sàn kết hợp hút bụi chân không lập tức làm sạch đế giày bảo hộ.

• Lắp đặt hệ thống thanh khử tĩnh điện Ionizer Bar: Luồng gió HEPA thổi qua thanh phát ion giúp trung hòa điện tích trên bề mặt vải sợi, giúp các hạt bụi dù bám chặt nhất cũng bị bóc tách tức thì.

Kết quả: Thời gian di chuyển vào ca giảm 45%, lượng hạt bụi đếm được tại lối vào giảm 88%, loại bỏ hoàn toàn hiện tượng nghẽn dòng người ở giờ giao ca.

7. Nghiệm Thu Air Shower Dành Cho Kỹ Sư & Quản Lý Nhà Máy

Trước khi ký biên bản nghiệm thu bàn giao buồng thổi khí vào vận hành chính thức, ban quản lý dự án cần yêu cầu đo kiểm các hạng mục kỹ thuật thực tế sau:

• [ ] Đo vận tốc gió tại miệng vòi: Dùng máy đo gió cánh quạt/dây nhiệt đo tại ngẫu nhiên 5 vòi phun, vận tốc phải đạt từ 20 – 22 m/s.

• [ ] Test độ kín màng lọc HEPA (DOP/PAO Test): Quét kiểm tra rò rỉ tại gioăng cao su lắp lọc và bề mặt màng lọc để đảm bảo không rò rỉ hạt bụi > 0,3 µm.

• [ ] Kiểm tra khóa liên động (Interlock): Mở cửa A, kiểm tra cửa B có khóa cứng hay không; thử mở cưỡng bức để kiểm tra độ nhạy của cảm biến và còi báo động.

• [ ] Kiểm tra 3 nút dừng khẩn cấp (Emergency): Nhấn E-stop bên trong và bên ngoài xem chốt cửa có lập tức nhả tự do hay không để đảm bảo an toàn PCCC.

• [ ] Đo độ ồn thực tế: Đo tại khoảng cách 1m cách vách buồng khi quạt đang chạy hết công suất, độ ồn không được vượt quá 70 dBA.

8. Tư Vấn Giải Pháp

Air Shower không chỉ là một thiết bị phụ trợ mà là hàng rào kỹ thuật phòng hộ quyết định trực tiếp đến sự ổn định của cấp độ sạch trong toàn bộ nhà máy. Lựa chọn đúng chủng loại, vật liệu chuẩn xác và đơn vị chế tạo có năng lực sẽ giúp doanh nghiệp tối ưu chi phí vận hành suốt vòng đời dự án.

Quý khách hàng, chủ đầu tư và đối tác nhà thầu đang tìm kiếm giải pháp tư vấn, thiết kế, sản xuất buồng thổi khí Air Shower chuẩn xác theo kích thước mặt bằng công trình, hãy liên hệ ngay với đội ngũ kỹ sư của AIRTECH THẾ LONG để được tư vấn nhiệt tình
