Thiết kế phòng sạch

Phòng sạch thường được sử dụng trong các lĩnh vực như phòng mổ, phòng thí nghiệm, bệnh viện,... Vậy để thiết kế phòng sạch cần những tiêu chuẩn, yêu cầu như thế nào?

Nếu bạn đang có nhu cầu thiết kế phòng sạch thì hãy cùng Airtech đọc kĩ bài viết dưới đây nhé!

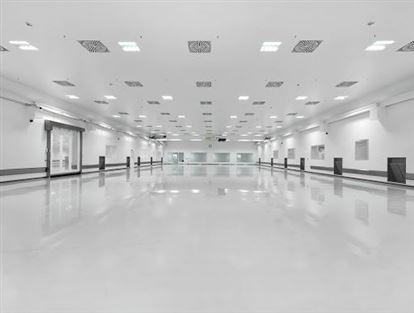

thiết kế phòng sạch
Thiết kế phòng sạch đạt chuẩn chất lượng an toàn

1. PHÒNG SẠCH LÀ GÌ?

Theo định nghĩa bởi tiêu chuẩn ISO 14644-1“Phòng sạch là căn phòng có nồng độ các hạt lơ lửng trong không khí được khống chế. Nó được xây dựng và sử dụng trong một kết cấu sao cho sự có mặt, sự sản sinh và duy trì các hạt trong phòng được giảm đến tối thiểu, các yếu tố khác trong phòng như nhiệt độ, độ ẩm, áp suất đều có thể khống chế và điều khiển”.

Bạn có thể hiểu một cách đơn giản rằng phòng sạch là phòng kín mà ở đó lượng bụi được hạn chế một cách tối thiểu nhất. Các yếu tố như áp suất, nhiệt độ, độ ẩm cũng được kiểm soát giúp việc chế tạo, nghiên cứu và sản xuất đảm bảo vô trùng.

2. CÁC TIÊU CHUẨN TRONG THIẾT KẾ PHÒNG SẠCH

Để thiết kế phòng sạch cần những tiêu chuẩn nhất định. Điều này bao gồm luôn cả các yêu cầu cũng như thông số kỹ thuật để thiết kế, thi công phòng sạch. Các tiêu chuẩn này được bộ y tế ban hành. Gồm các thông số như: Nhiệt độ, áp suất, độ ẩm, độ sạch,….

thiết kế phòng sạch
Phòng sạch là một phòng mà nồng độ của hạt lơ lửng trong không khí bị khống chế

2.1 Các cấp độ của phòng sạch

Mỗi căn phòng sạch đều có các cấp độ khác nhau, để phân loại được điều đó, người ta dựa vào mục đích và yêu cầu kỹ thuật. Từ đó, có các cấp độ sau:
  • Cleanroom Class 1: Ứng dụng chủ yếu cho các phòng sản xuất vi mạch.
  • Cleanroom Class 10: Ứng dụng cho nhà máy sản xuất chất bán dẫn điện tử
  • Cleanroom Class 100: Dành cho phòng chống khuẩn như phòng phẫu thuật.
  • Cleanroom Class 1.000: Sản xuất các thiết bị quang học
  • Cleanroom Class 10.000: Sản xuất thuốc tiêm vô khuẩn, sản xuất cơ khí chính xác chất lượng cao như máy khí nén, thiết bị thủy lực
  • Cleanroom Class 100.000: Sản xuất dược, thực phẩm sạch, linh kiện điện tử, quang học.

2.2 Yêu cầu đối với thiết kế phòng sạch

Vì thiết kế phòng sạch cần những tiêu chuẩn nhất định nên tất cả đều có những yêu cầu riêng. Từ hệ thống lọc khí, độ sạch cho đến áp suất khí, yếu tố nhiễm chéo hay lưu lượng gió.
- Hệ thống lọc khí:
Theo nguyên tắc, các cấp độ sạch khác nhau sẽ yêu cầu kiểu miệng gió, ống gió tương ứng:
  • Vị trí lắp miệng gió, cấp và hồi, thải
  • Vị trí lắp các lưới lọc tại AHU hay tại các thiết bị như RFU, FFU,...
Cần thiết kế để bộ lọc Hepa, bộ lọc túi, bộ lọc thô ở đúng vị trí, số lượng chuẩn để đảm bảo cho mức độ sạch cũng như các yêu cầu của không khí trong phòng.

thiết kế phòng sạch
Thiết kế phòng sạch cần những tiêu chuẩn nhất định nên tất cả đều có những yêu cầu riêng

- Độ sạch:
Có 2 yếu tố để quyết định độ sạch của phòng là số lần trao đổi gió và filter lọc. Với hệ thống phòng sạch, số lần trao đổi gió có thể lên đến 20 lần, 100 lần đối với phòng sạch điện tử cho sản xuất chíp. Việc tăng số lần trao đổi gió sẽ giúp làm những hạt bụi và chất ô nhiễm sinh ra từ trong phòng sạch. Bên cạnh đó, bộ lọc khí Air filter có tác dụng lọc bỏ bụi bẩn trong không khí trước khi vào phòng.


Áp suất khí:
Không khí di chuyển từ nơi có áp suất cao xuống nơi có áp suất thấp. Phòng càng sạch thì áp suất sẽ cao hơn và ngược lại. Để hiệu quả, bạn nên sử dụng đồng hồ đo chênh áp để kiểm soát áp suất của phòng. Ngoài ra, bạn cũng cần quan tâm độ chênh lệch giữa lượng gió và hồi trong phòng sạch khi tạo áp suất trong quá trình thiết kế phòng sạch.

- Yếu tố nhiễm chéo:
Nhiễm chéo được hiểu là việc tạp nhiễm của một số nguyên liệu ban đầu với sản phẩm trung gian hoặc thành phẩm với một nguyên liệu ban đầu,… Vì vậy, khi thiết kế phòng sạch, bạn cần giải quyết được các vấn đề như: thi công hệ thống panel phòng sạch, hvac, hệ thống động lực chiếu sáng,…

- Lưu lượng gió:
Lưu lượng không khí phụ thuộc vào vận tốc gió và số lần thay đổi không khí. Lưu lượng gió được tính bằng công thức Q=ACH x V. Trong đó:
  • Q: Lưu lượng gió
  • ACH: Số lần thay đổi không khí mỗi giờ
  • V: Thể tích không khí
Có thể thiết kế dòng không khí đơn hướng và dòng không khí tuần hoàn.

3. THIẾT KẾ PHÒNG SẠCH CHO NHỮNG LĨNH VỰC NÀO?

Như đã đề cập, thiết kế phòng sạch được ứng dụng thực tiễn trong nhiều lĩnh vực. Tiêu biểu như:
  • Phòng sạch đệm thay đồ
  • Thi công Phòng nghiệm
  • Phòng sạch xét nghiệm
  • Phòng sạch cho pha chế
  • Phòng sạch cho máy chế tạo tế bào
  • Phòng sạch nuôi cấy tế bào gốc
  • Phòng LAF
  • Phòng đệm
  • Sản xuất công nghệ cao
  • Phòng sạch phòng thí nghiệm
  • Phòng sạch vận hành máy móc
  • Phòng sản sản xuất thiết bị điện tử
  • Phòng sạch cho bệnh viện, phòng phẫu thuật

thiết kế phòng sạch
Thiết kế phòng sạch được ứng dụng thực tiễn trong nhiều lĩnh vực khác nhau

4. QUY TRÌNH THIẾT KẾ PHÒNG SẠCH TẠI AIRTECH

Dù là bất kỳ nhóm ngành nào, quy trình thi công phòng sạch tại Airtech cũng cần được tuân theo một quy chuẩn nhất định. Cụ thể:
  • Thi công các phần cấu trúc chung như nền móng, kèo thép …
  • Thi công nền Epoxy, Vinyl, Hardener …
  • Thi công các panel EPS, PU cho hệ thống vách và trần của phòng sạch.
  • Thi công hệ thống điều hòa không khí, xử lý luồng không khí đối lưu bên trong phòng.
  • Thi công hệ thống điện và khí nén
  • Xử lý các vấn đề liên quan và phát sinh: xử lý nước RO, nước thải và hút bụi.

5. CÁC DỰ ÁN THIẾT KẾ PHÒNG SẠCH AIRTECH ĐÃ THỰC HIỆN

Với những dự án phòng sạch, Airtech tự tin sẽ tạo ra cho bạn những căn phòng đạt chuẩn chất lượng an toàn.
- Thiết kế phòng sạch cho sản xuất: Airtech đã có cơ hội hợp tác cùng công ty TNHH Molex, Công ty cổ phần chuỗi thực phẩm TH, Pepsico Bắc Ninh, Nhà máy Panasonic KCN Thăng Long,...

thiết kế phòng sạch
- Phòng sạch thí nghiệm: Phòng sạch thí nghiệm thì Airtech đã có cơ hội thiết kế cho Trung tâm kiểm nghiệm thuốc thực phẩm mỹ phẩm Phú Yên, Viện ứng dụng tiêu chuẩn và chất lượng, Học viện nông nghiệp Việt Nam, Công ty TNHH may Tinh Lợi,...

- Thiết kế phòng sạch bệnh viện: Với bệnh viện, Airtech đã thiết kế các phòng sạch cho Bệnh viện phụ sản Hà Nội, Bệnh viện mắt Sông Cầu - Bắc Giang, Bệnh viện Chợ Rẫy, Viện Pasteur Nha Trang,...

thiết kế phòng sạch

Hy vọng với bài viết trên của Airtech sẽ giúp bạn hiểu rõ hơn về thiết kế phòng sạch đạt chuẩn chất lượng an toàn.
