Phòng Sạch Công Nghệ Cao Là Gì? Hướng Dẫn Kỹ Thuật Toàn Diện A-Z

29/10/2026 - 09:08 PM - 4 lượt xem

Cỡ chữ

Nội dung chính[hiện]

Phòng Sạch Công Nghệ Cao Là Gì? Hướng Dẫn Toàn Diện Từ A-Z Cho Chủ Đầu Tư Và Kỹ Sư Nhà Máy

Kiểm soát môi trường sản xuất không còn là một lựa chọn phụ trợ mà đã trở thành yếu tố sống còn đối với các nhà máy sản xuất bán dẫn, vi mạch điện tử, dược phẩm sinh học và thiết bị quang học chính xác. Một hạt bụi nhỏ kích thước $0.3\,\mu\text{m}$ micron vô hình trước mắt thường hoàn toàn đủ sức làm đoản mạch một bóng bán dẫn nano, hoặc làm nhiễm chéo một lô thuốc tiêm vô trùng trị giá hàng triệu USD.

Tuy nhiên, giữa lý thuyết tiêu chuẩn và thực tế vận hành tại công trường luôn tồn tại một khoảng cách rất lớn. Không ít chủ đầu tư đã chi hàng chục tỷ đồng nhưng phòng sạch vẫn không vượt qua được kỳ đánh giá thẩm định (Validation/Qualification), áp suất phòng tụt đột ngột khi mở cửa, hoặc chi phí điện năng vận hành hàng tháng trở thành gánh nặng khổng lồ. Bài viết này sẽ phân tích toàn diện từ bản chất kỹ thuật, tiêu chuẩn áp dụng, các sai lầm thiết kế - thi công phổ biến, đến giải pháp công nghệ phòng sạch hiện đại được phát triển và tối ưu bởi AIRTECH THẾ LONG.

1. Phòng Sạch Công Nghệ Cao Là Gì? Bản Chất Và Tầm Quan Trọng Trong Chuỗi Sản Xuất Tiên Tiến

1.1. Định nghĩa kỹ thuật chuẩn hóa

Theo định nghĩa chuẩn hóa quốc tế tại tiêu chuẩn ISO 14644-1:2015, phòng sạch (Cleanroom) là một không gian kín được kiểm soát nồng độ các hạt lơ lửng trong không khí, đồng thời được thiết kế, xây dựng và vận hành nhằm giảm thiểu sự xâm nhập, phát sinh và lưu giữ hạt bên trong phòng.

Đối với phòng sạch công nghệ cao (High-Tech Cleanroom), phạm vi kiểm soát không chỉ dừng lại ở hạt bụi thô mà mở rộng ra toàn diện các thông số vi khí hậu và vật lý vi mô:

Số lượng và kích thước hạt bụi: Kiểm soát nghiêm ngặt từ dải hạt siêu mịn $0.1\,\mu\text{m}$ micron, $0.2\,\mu\text{m}$ micron, $0.3\,\mu\text{m}$ micron đến $0.5\,\mu\text{m}$ .
Vi sinh vật lơ lửng và bề mặt: Áp dụng bắt buộc cho công nghệ sinh học và dược phẩm (CFU/ $m^3$ ).
Nhiệt độ ( $T$ ) và Độ ẩm tương đối ( $RH$ ): Đảm bảo độ ổn định cao để tránh hiện tượng giãn nở nhiệt của vật liệu quang học hoặc bẫy ẩm tĩnh điện.
Áp suất chênh lệch tĩnh ( $\Delta P$ ): Duy trì áp suất dương ( $\ge +10\,\text{Pa}$ đến + $+15\,\text{Pa}$ giữa các cấp sạch) để ngăn khí nhiễm thâm nhập, hoặc áp suất âm đối với khu vực sản xuất độc hại/kháng sinh độc tính cao.
Kiểm soát phóng tĩnh điện (ESD): Triệt tiêu điện áp tĩnh trên bề mặt làm việc và sàn để bảo vệ linh kiện bán dẫn.
Hóa chất bay hơi dạng vết (Airborne Molecular Contamination - AMC): Giới hạn các hợp chất VOC, ion hóa thâm nhập làm hỏng bề mặt wafer bán dẫn.

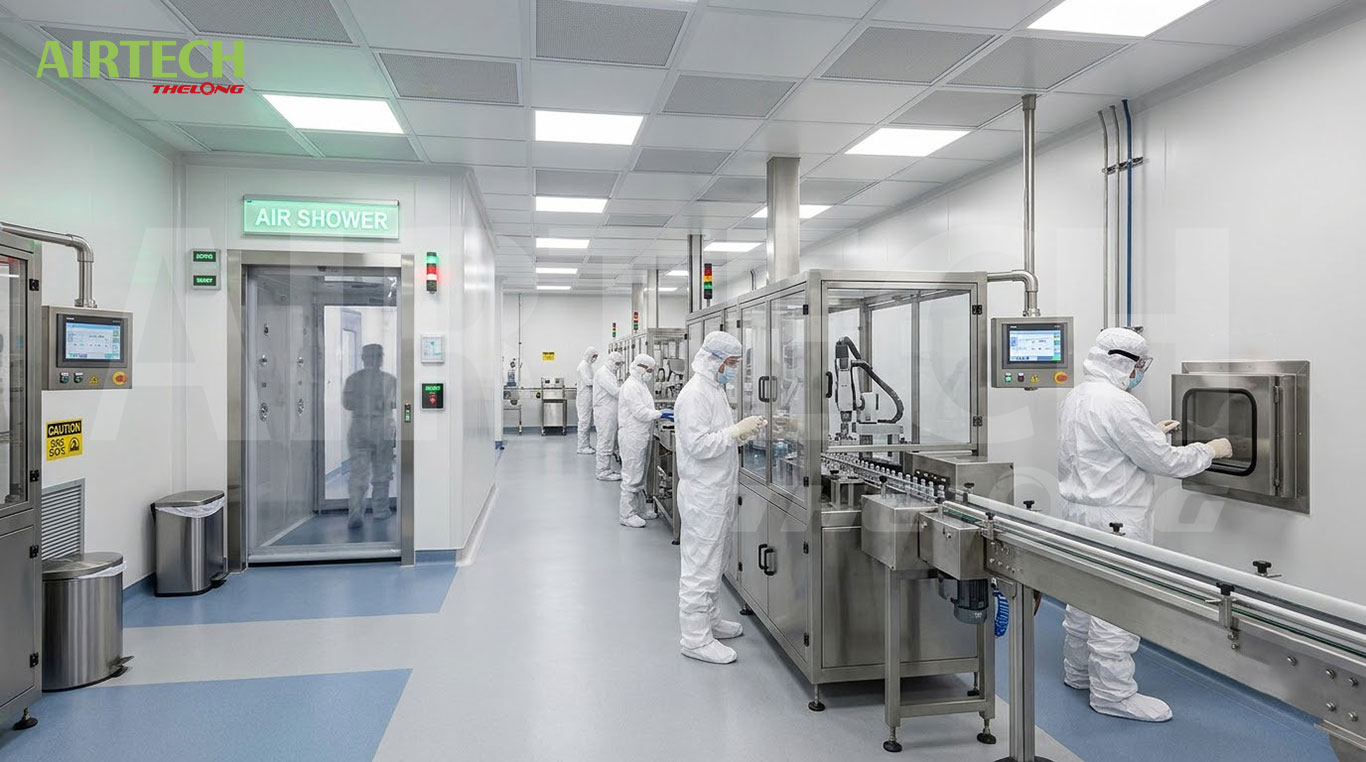

Phối cảnh tổng quan phòng sạch công nghệ cao với trần FFU, hệ thống đèn LED âm trần và sàn nâng kỹ thuật sạch

1.2. Ứng dụng thực tế của phòng sạch công nghệ cao

Công nghiệp Bán dẫn - Vi điện tử (Semiconductor & SMT): Chế tạo bóng bán dẫn, đóng gói chip (Packaging & Testing), sản xuất tấm nền màn hình OLED/Micro-LED, lắp ráp camera module điện thoại.
Dược phẩm & Công nghệ Sinh học (Bio-Pharma): Nhà máy sản xuất thuốc tiêm vô trùng, vắc-xin, sinh phẩm y tế, phòng nuôi cấy tế bào mô sống đạt chuẩn EU-GMP / WHO-GMP.
Thiết bị Y tế chính xác & Phòng phẫu thuật can thiệp: Sản xuất stent tim mạch, khớp nhân tạo, buồng phẫu thuật ghép tạng vô trùng tuyệt đối.
Công nghiệp Hàng không vũ trụ & Quang học cao cấp: Lắp ráp ống kính quang học vi sai, cảm biến hồng ngoại, vệ tinh viễn thông.

2. Hệ Thống Tiêu Chuẩn Phòng Sạch Công Nghệ Cao Cần Nắm Rõ

Để thiết kế chính xác cấu hình kỹ thuật mà không lãng phí ngân sách đầu tư, các kỹ sư cần đối chiếu hệ thống tiêu chuẩn quốc tế đang áp dụng phổ biến hiện nay:

2.1. Bảng đối chiếu ISO 14644-1 và Federal Standard 209E (FS 209E)

Cấp sạch theo ISO 14644-1	Cấp tương đương FS 209E (US)	Giới hạn hạt ≥0.1μm / m3	Giới hạn hạt ≥0.5μm / m3	Ứng dụng công nghệ tiêu biểu
ISO Class 1	-	10	Không xét	Chế tạo mạch tích hợp nano cực cao
ISO Class 2	-	100	Không xét	Quang khắc bán dẫn siêu nhỏ
ISO Class 3	Class 1	1,000	35	Xưởng chế tạo Wafer bán dẫn (Fab)
ISO Class 4	Class 10	10,000	352	Sản xuất vi mạch vi cơ điện tử (MEMS)
ISO Class 5	Class 100	100,000	3,520	Dược phẩm vô trùng (Grade A), SMT cao cấp
ISO Class 6	Class 1,000	1,000,000	35,200	Sản xuất màn hình hiển thị cao cấp
ISO Class 7	Class 10,000	Không áp dụng	352,000	Lắp ráp y tế, phòng pha chế đóng gói cấp B/C
ISO Class 8	Class 100,000	Không áp dụng	3,520,000	Khu vực sạch sản xuất phụ trợ, cấp D

2.2. Trạng thái đo kiểm phòng sạch

Theo quy chuẩn thẩm định, mọi kết quả nồng độ hạt phải được gắn liền với một trong ba trạng thái hoạt động:

As-built (Vừa mới xây dựng xong): Phòng sạch đã hoàn thiện kết cấu, hệ thống xử lý khí HVAC đang chạy bình thường nhưng chưa có máy móc thiết bị và chưa có con người.
At-rest (Trạng thái nghỉ): Phòng sạch đã lắp đặt đầy đủ máy móc dây chuyền sản xuất, hệ thống HVAC hoạt động nhưng chưa có công nhân vận hành.
Operational (Trạng thái hoạt động): Thiết bị máy móc đang hoạt động theo đúng quy trình và đầy đủ nhân sự làm việc bình thường.

Một lỗi rất phổ biến của các nhà thầu thiếu kinh nghiệm là cam kết đạt ISO Class 5 ở trạng thái As-built, nhưng khi dây chuyền bước vào trạng thái Operational, lượng bụi phát sinh từ người và máy móc khiến phòng lập tức rớt cấp xuống ISO Class 7 hoặc Class 8.

3. Kiến Trúc Kỹ Thuật Của Phòng Sạch Công Nghệ Cao Hoàn Chỉnh

Một hệ thống phòng sạch công nghệ cao không chỉ là phòng lắp panel kín, mà là một tổ hợp cơ điện vi khí hậu phức tạp bao gồm các phân hệ sau:

			[Hệ thống HVAC / AHU] ---> [Đường ống gió cách nhiệt] ---> [Bộ lọc HEPA / FFU]
         ^                                                        |
         |                                                        v
[Hồi gió qua vách / sàn] <--- [Khu vực làm việc sạch] <--- [Luồng gió Laminar / Turbulent]



3.1. Cấu trúc bao che (Enclosure Architecture)

Tấm tường và trần Panel chuyên dụng: Sử dụng panel rockwool chống cháy hoặc panel PU/PIR tỷ trọng cao ( $40 - 45\,\text{kg}/m^3$ ), bề mặt bọc tôn mạ hợp kim nhôm kẽm kháng khuẩn, sơn tĩnh điện hoặc phủ màng PVDF chống ăn mòn hóa chất tẩy rửa.
Hệ thống liên kết vát góc (Coving system): Toàn bộ góc tiếp giáp giữa tường - trần, tường - nền đều phải bo tròn bằng nẹp nhôm định hình anode hóa $R = 50\,\text{mm}$ nhằm triệt tiêu hoàn toàn các "góc chết" đọng bụi và vi khuẩn.
Hệ sàn kỹ thuật:
- Sàn Vinyl chống tĩnh điện (ESD Vinyl Floor): Điện trở bề mặt đạt $10^4 - 10^6\,\Omega$ (loại dẫn tĩnh điện) hoặc $10^6 - 10^9\,\Omega$ (loại tiêu tán tĩnh điện), hàn liền mạch bằng dây hàn nhiệt PVC chuyên dụng.
- Sàn nâng kỹ thuật đục lỗ (Perforated Raised Floor): Dành riêng cho phòng sạch điện tử bán dẫn dòng khí chảy tầng thẳng đứng (Vertical Laminar Flow), sử dụng tấm hợp kim nhôm đúc nguyên khối chống sinh bụi.

3.2. Hệ thống xử lý không khí trung tâm (HVAC & AHU)

Khác với điều hòa tiện nghi thông thường, hệ thống HVAC phòng sạch phải đảm đương:

Xử lý ẩm sâu: Tích hợp cụm hút ẩm rotor hút ẩm desiccant để hạ điểm sương, duy trì độ ẩm thấp cho nhà máy sản xuất pin lithium ( $RH < 1\% - 10\%$ ).
Hệ thống lọc đa cấp: Lọc thô G4, Lọc túi F8/F9, Lọc tinh màng lọc HEPA H13/H14 (hiệu suất $\ge 99.995\%$ tại $0.3\,\mu\text{m}$ ) hoặc ULPA U15/U16 (hiệu suất $99.99995\%$ tại $0.12\,\mu\text{m}$ ).
Bội số trao đổi khí (Air Changes per Hour - ACH):
- ISO Class 8: $20 - 30$ lần/giờ.
- ISO Class 7: $30 - 60$ lần/giờ.
- ISO Class 5: $240 - 480$ lần/giờ (hoặc thiết kế bao phủ 100% trần bằng dòng khí chảy tầng vận tốc $0.36 - 0.54\,\text{m/s}$ ).

3.3. Hệ thống thiết bị lọc đầu cuối và kiểm soát lối vào

Đây chính là "chốt chặn" phân tách ranh giới sạch - bẩn, nơi AIRTECH THẾ LONG sở hữu thế mạnh vượt trội về năng lực chế tạo cơ khí chính xác và tích hợp công nghệ điều khiển tự động:

Bộ lọc khí độc lập FFU (Fan Filter Unit): Tích hợp quạt EC tiết kiệm điện năng và màng lọc HEPA/ULPA, tạo luồng khí cấp trực tiếp từ trần xuống bề mặt thao tác mà không phụ thuộc quá mức vào tổn thất áp suất đường ống gió.
Buồng thổi khí Air Shower: Đặt tại lối vào khu vực sạch dành cho nhân sự và hàng hóa, sử dụng vận tốc gió cao ( $22 - 28\,\text{m/s}$ ) qua vòi phun xoay để bóc tách hạt bụi bám trên trang phục.
Hộp chuyển hàng Pass Box: Cơ cấu chuyển giao vật tư trung gian giữa hai phòng có cấp sạch khác nhau, trang bị khóa liên động điện tử (Interlock) và đèn cực tím UV diệt khuẩn.

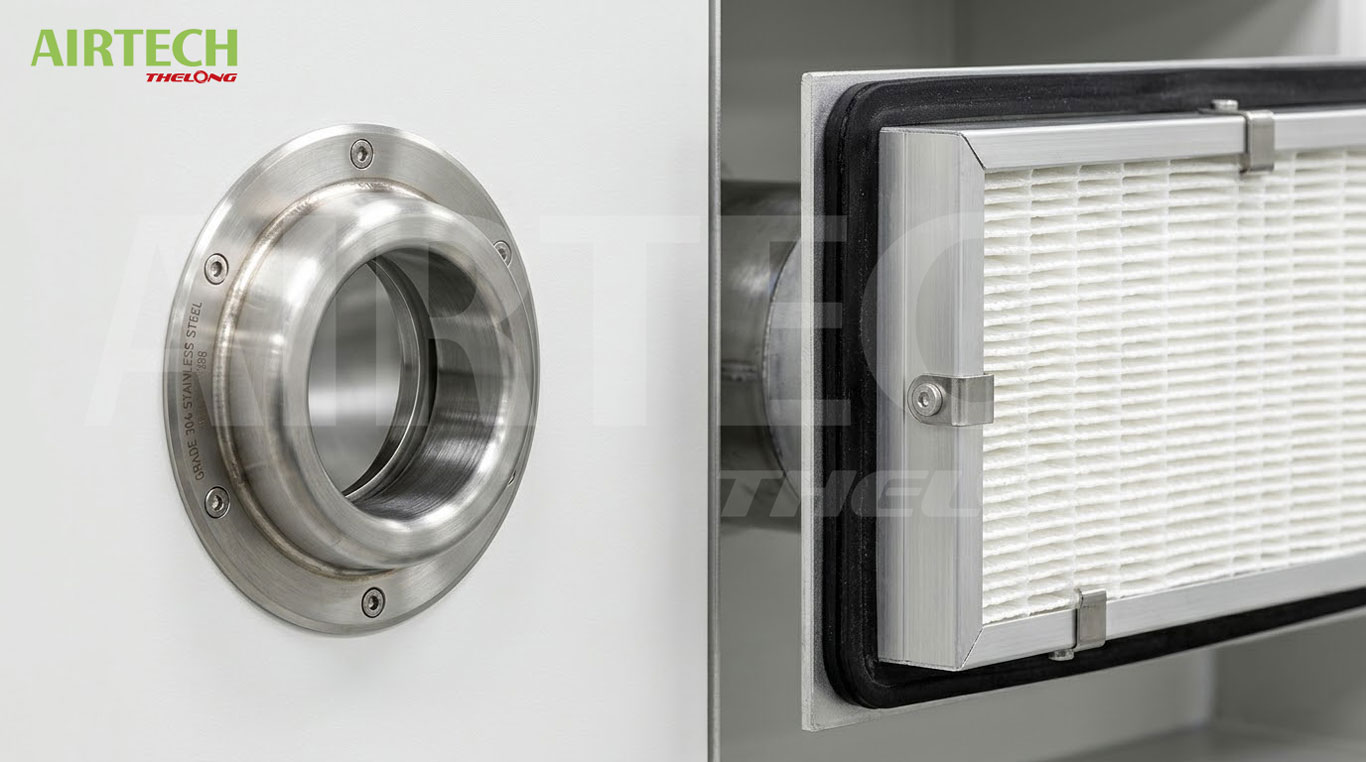

Chi tiết mặt cắt kỹ thuật và hệ thống lắp đặt màng lọc HEPA/vòi phun Air Shower tại công trường

4. Những Sai Lầm Khi Đầu Tư Phòng Sạch: Phân Tích Dưới Góc Nhìn Thực Tế

Là đơn vị trực tiếp tư vấn, sản xuất thiết bị và xử lý sự cố cho hàng trăm dự án phòng sạch trên toàn quốc, các kỹ sư của AIRTECH THẾ LONG đã đúc kết các bài học xương máu mà chủ đầu tư thường mắc phải:

Sai lầm 1: "Ép cấp sạch" quá mức cần thiết dẫn đến chi phí vận hành vỡ trận

Nhiều kỹ sư thiết kế thiếu kinh nghiệm thực tế thường có xu hướng "chọn cho an toàn", nâng cấp toàn bộ phân xưởng lên ISO Class 5 (Class 100) trong khi thực tế chỉ cần kiểm soát cấp sạch ISO Class 5 cục bộ tại vị trí đặt sản phẩm trần, còn hành lang và khu vực thao tác xung quanh chỉ cần ISO Class 7.Hệ quả: Nâng cấp từ Class 7 lên Class 5 đòi hỏi bội số trao đổi khí tăng gấp 5 - 8 lần. Công suất máy lạnh AHU, lưu lượng quạt gió và điện năng tiêu thụ hàng tháng tăng theo cấp số nhân, khiến chi phí OPEX của doanh nghiệp tăng vọt không đáng có.

Sai lầm 2: Lựa chọn buồng thổi khí Air Shower giá rẻ trôi nổi, cửa cánh mở tay

Trong dây chuyền sản xuất công nghệ cao với mật độ công nhân vào ra liên tục (30 - 50 người/ca) hoặc xe kéo hàng di chuyển thường xuyên, việc trang bị Air Shower cửa cánh mở cơ học gây ra hàng loạt vấn đề:

Tay nắm cửa là nguồn tích tụ và lây nhiễm vi sinh vật chéo.
Bản lề cửa cánh cơ học sau 6 tháng chịu áp lực chênh lệch gió lớn sẽ xệ, hở gioăng cao su, làm thất thoát nghiêm trọng áp suất phòng sạch.
Tốc độ mở chậm gây ùn tắc giao thông tại khu vực đệm (Airlock), công nhân có xu hướng mở cửa chạy qua mà không đợi hết chu trình thổi khí.

Sai lầm 3: Khe hở mặt bằng panel và đường silicon co ngót

Việc sử dụng thợ thi công cơ điện dân dụng để lắp ghép panel phòng sạch thường để lại các khe hở vô hình tại trần kỹ thuật và chân tường. Dưới áp lực tĩnh $+15\,\text{Pa}$ , không khí sạch liên tục bị thất thoát ra ngoài qua khe nứt, khiến hệ thống HVAC phải chạy gồng tải $120\%$ , độ ẩm tăng cao và nguy cơ vi khuẩn hình thành nấm mốc bên trong lõi vách xốp.

Sai lầm 4: Bỏ qua yếu tố tĩnh điện (ESD) trong kết cấu

Tại các nhà máy linh kiện điện tử, bụi mịn không chỉ rơi tự do do trọng lực mà bị hút dính vào sản phẩm bởi điện trường tĩnh. Nhiều dự án lắp vách kính thông thường và sàn epoxy phổ thông không dẫn điện, khiến các hạt bụi $0.1\,\mu\text{m}$ bị giữ chặt trên bề mặt, triệt tiêu hoàn toàn hiệu quả thổi khí của Air Shower.

5. Giải Pháp Thiết Bị Và Công Nghệ Toàn Diện Của AIRTECH THẾ LONG

Để giải quyết triệt để những bài toán kỹ thuật hóc búa trên, CÔNG TY CỔ PHẦN AIRTECH THẾ LONG đã xây dựng chuỗi giải pháp khép kín từ khâu khảo sát, tính toán nhiệt tải CFD, sản xuất thiết bị đồng bộ trên dây chuyền cơ khí CNC hiện đại, đến trực tiếp thi công và thẩm định nghiệm thu bàn giao.

			+----------------------------------------------------------------------------+
|                        HỆ SINH THÁI AIRTECH THẾ LONG                      |
+----------------------------------------------------------------------------+
|  KHỐI SẢN XUẤT CƠ KHÍ & THIẾT BỊ      |   KHỐI THI CÔNG & XỬ LÝ KHÍ        |
|  - Air Shower Cửa Cuốn ATV-EAS         |   - Hệ thống HVAC / AHU / Chiller  |
|  - FFU, BFU, HFU tích hợp EC Fan      |   - Tường & Trần Panel PU/Rockwool |
|  - Pass Box khóa liên động điện tử    |   - Sàn Vinyl chống tĩnh điện ESD  |
|  - Bàn sạch Clean Bench, Buồng cân    |   - Kiểm định DOP/PAO & Thẩm định  |
+----------------------------------------------------------------------------+



5.1. Dòng sản phẩm then chốt: Buồng thổi khí Air Shower Cửa cuốn tốc độ cao (Model: ATV-EAS)

Đây là bước đột phá kỹ thuật do chính AIRTECH THẾ LONG thiết kế và chế tạo, thay thế hoàn toàn các dòng buồng thổi khí mở cánh truyền thống tại các nhà máy công nghệ cao:

Hệ thống cửa cuốn nhanh bạt PVC tự động: Vận hành đóng mở tốc độ cao ( $0.8 - 1.5\,\text{m/s}$ ), tích hợp cảm biến radar vi sóng hoặc quang điện (Photocell). Cửa tự động nâng hạ khi nhận diện xe hàng hoặc nhân viên, hoàn toàn không chạm tay, giải phóng không gian hành lang hẹp.
Màn chắn kín khí và chống côn trùng: Màn bạt PVC gia cường chịu lực, cạnh rãnh dẫn hướng có chổi quét kép ngăn ngừa tối đa sự rò rỉ áp suất và ngăn bụi thâm nhập từ khu xưởng ngoài.
Hệ thống lọc kép siêu sạch:
- Tầng lọc thô Pre-filter G4: Thu gom các hạt bụi lớn kích thước $\ge 5\,\mu\text{m}$ , bảo vệ và kéo dài tuổi thọ cho màng lọc tinh.
- Tầng lọc tinh màng lọc HEPA H14: Hiệu suất chặn hạt đạt $99.995\%$ đối với kích thước hạt $0.3\,\mu\text{m}$ , được sản xuất và kiểm tra rò rỉ nghiêm ngặt theo tiêu chuẩn EN 1822.
Vận tốc vòi phun khí cực đại: Hệ thống vòi phun Inox 304 đa hướng được bố trí so le khoa học, vận tốc đầu vòi duy trì ổn định $22 - 28\,\text{m/s}$ , tạo ra luồng khí xoáy cuộn bóc tách hoàn toàn lớp bụi bám trên vải không dệt phòng sạch.
Điều khiển thông minh PLC / Màn hình cảm ứng: Lập trình khóa liên động (Interlock) tuyệt đối giữa cửa vào và cửa ra. Cửa ra chỉ mở khi chu trình tắm khí hoàn tất ( $15 - 30\,\text{giây}$ ). Trang bị nút dừng khẩn cấp (Emergency Stop) hai mặt để mở toàn bộ cửa khi có sự cố cháy nổ.

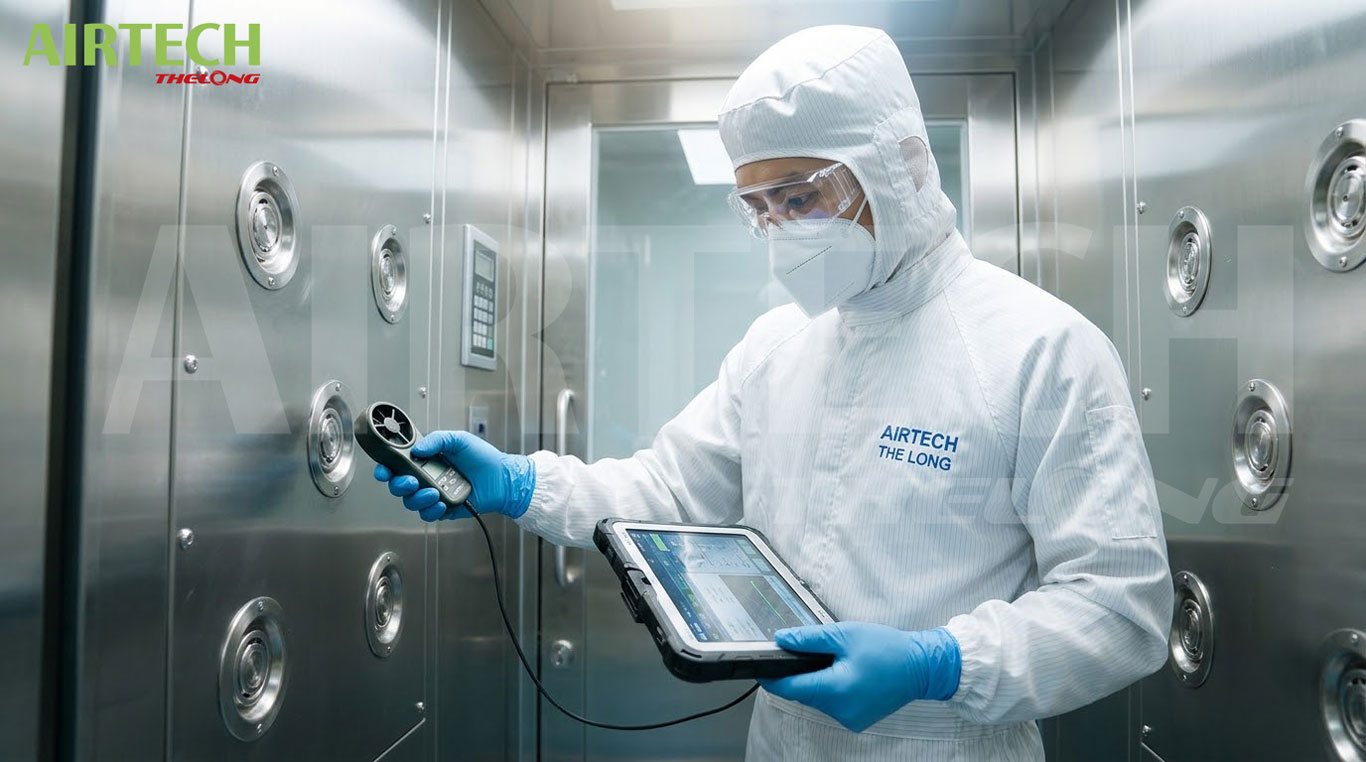

Kỹ sư AIRTECH THẾ LONG đang cân chỉnh đo lưu lượng gió vòi phun Air Shower bằng máy đo vận tốc cánh quạt chuyên dụng

5.2. Hệ thống FFU (Fan Filter Unit) điều khiển thông minh nhóm

Đối với các phòng sạch diện tích lớn từ Class 100 đến Class 10,000, AIRTECH THẾ LONG cung cấp dòng FFU vỏ Inox/Galvalume tích hợp động cơ DC/EC không chổi than:

Tiết kiệm hơn $30\%$ điện năng so với động cơ AC truyền thống.
Độ ồn cực thấp ( $\le 52\,\text{dB(A)}$ tại khoảng cách $1\,\text{m}$ ), đáp ứng tiêu chuẩn làm việc lâu dài cho công nhân.
Kết nối hệ thống điều khiển trung tâm SCADA qua giao thức RS485/Modbus, cho phép kỹ sư giám sát và điều chỉnh tốc độ gió của hàng trăm FFU trên màn hình máy tính trung tâm.

5.3. Hộp chuyển hàng Pass Box tích hợp Air Shower & Đèn UV

Ngăn chặn nhiễm chéo khi đưa phôi liệu, linh kiện, bao bì vào phòng vô trùng:

Khóa liên động điện tử cơ chế chốt từ chống kẹt.
Tùy chọn buồng thổi khí sạch tuần hoàn ngay trong khoang Pass Box kết hợp đèn khử khuẩn UV-C với cảm biến tự ngắt khi cửa mở để bảo vệ mắt nhân viên.

6. Giải Pháp Phòng Sạch Chuyên Nghiệp vs Nhà Thầu Kém Chuẩn

Để giúp chủ đầu tư có cái nhìn minh bạch trước khi ký kết hợp đồng, dưới đây là bảng so sánh trực quan giữa năng lực trọn gói của AIRTECH THẾ LONG và các đơn vị thi công chắp vá trên thị trường:

Hạng mục so sánh	Đơn vị thi công nhỏ lẻ / Thương mại trung gian	Giải pháp kỹ thuật chuyên nghiệp AIRTECH THẾ LONG
Nguồn gốc thiết bị (Air Shower, FFU, Passbox)	Nhập khẩu tiểu ngạch không rõ nguồn gốc, khó kiểm chứng chứng chỉ CO/CQ hoặc tự gò hàn thủ công bằng xưởng cơ khí tự do.	Sản xuất trực tiếp tại nhà máy tiêu chuẩn hiện đại, máy đột dập chấn CNC tự động, đầy đủ chứng nhận ISO 9001 và kiểm định xuất xưởng.
Kiểm soát rò rỉ màng lọc	Lắp đặt cơ học không qua đo kiểm, thường xuyên bị rách gioăng cao su gây lọt bụi mà không phát hiện được.	$100\%$ màng lọc HEPA được kiểm tra rò rỉ bằng phương pháp quét đầu dò hạt PAO/DOP chuyên dụng trước khi bàn giao.
Tối ưu hóa thiết kế luồng khí	Tính toán lưu lượng áng chừng theo kinh nghiệm thợ, dễ tạo ra vùng khí quẩn (Dead Zone) tích tụ hạt bụi.	Mô phỏng dòng chảy khí động học CFD, tính toán chính xác cân bằng áp suất từng phòng theo sơ đồ chênh áp bậc thang.
Bảo hành & Linh kiện thay thế	Chờ đợi đặt hàng từ nước ngoài 4 - 8 tuần; không có sẵn bo mạch điều khiển và màng lọc thay thế.	Làm chủ công nghệ và bo mạch điều khiển; kho linh kiện thay thế chính hãng luôn sẵn sàng 24/7 trên toàn quốc.
Khả năng thẩm định hồ sơ	Chỉ bàn giao phần cứng, chủ đầu tư tự lo thủ tục thẩm định với các đoàn đánh giá chuyên môn.	Hỗ trợ trọn gói bộ hồ sơ thẩm định phòng sạch: DQ (Thiết kế), IQ (Lắp đặt), OQ (Vận hành) và PQ (Hiệu năng).

7. Dự Án Triển Khai Thực Tế Của Airtech Thế Long

Trong suốt quá trình đồng hành cùng các tập đoàn sản xuất FDI tại các thủ phủ công nghiệp như Bắc Ninh, Bắc Giang, Hải Phòng, Thái Nguyên, Bình Dương và Đồng Nai, AIRTECH THẾ LONG đã tích lũy những kinh nghiệm thực tiễn quý báu.

7.1. Nâng cấp luồng chuyển hàng cho nhà máy bao bì & linh kiện điện tử chính xác

Bối cảnh: Nhà máy sản xuất linh kiện vi mạch tại KCN Quế Võ cần nâng cấp phân xưởng sạch từ Class 100,000 lên Class 10,000 để nhận đơn hàng gia công mới.
Thách thức: Lưu lượng xe kéo pallet hàng nguyên liệu ra vào rất lớn (trung bình 5 phút/lượt). Cửa mở cánh cũ của buồng Air Shower gây ùn tắc, cửa thường xuyên bị mở đè hai bên khiến áp suất phòng sạch bị tụt về 0 $0\,\text{Pa}$ , bụi từ kho hàng bên ngoài tràn thẳng vào phân xưởng.
Giải pháp của AIRTECH THẾ LONG:
1. Tháo dỡ cụm cửa cánh cũ, thay thế bằng Air Shower cửa cuốn tự động Model ATV-EAS kích thước thiết kế tùy biến cho phép xe pallet đi qua lọt lòng.
2. Cài đặt cảm biến từ trường âm sàn kết hợp mắt quét quang học: khi xe hàng tiếp cận cách $1.5\,\text{m}$ , cửa cuốn tự động nâng lên với tốc độ $1.2\,\text{m/s}$ .
3. Cài đặt hệ thống khóa liên động chặt chẽ: Cửa phía phòng sạch tuyệt đối không mở nếu chu trình thổi gió $20\,\text{giây}$ chưa kết thúc.
Kết quả nghiệm thu:
- Nồng độ hạt bụi tại cửa vào giảm hơn $85\%$ so với phương án cũ.
- Áp suất phòng sạch duy trì ổn định ở mức $+15\,\text{Pa} \pm 2\,\text{Pa}$ liên tục ngay cả trong giờ cao điểm vận chuyển hàng.
- Tốc độ thông quan nguyên vật liệu tăng gấp 3 lần, giải phóng hoàn toàn điểm nghẽn tại Airlock.

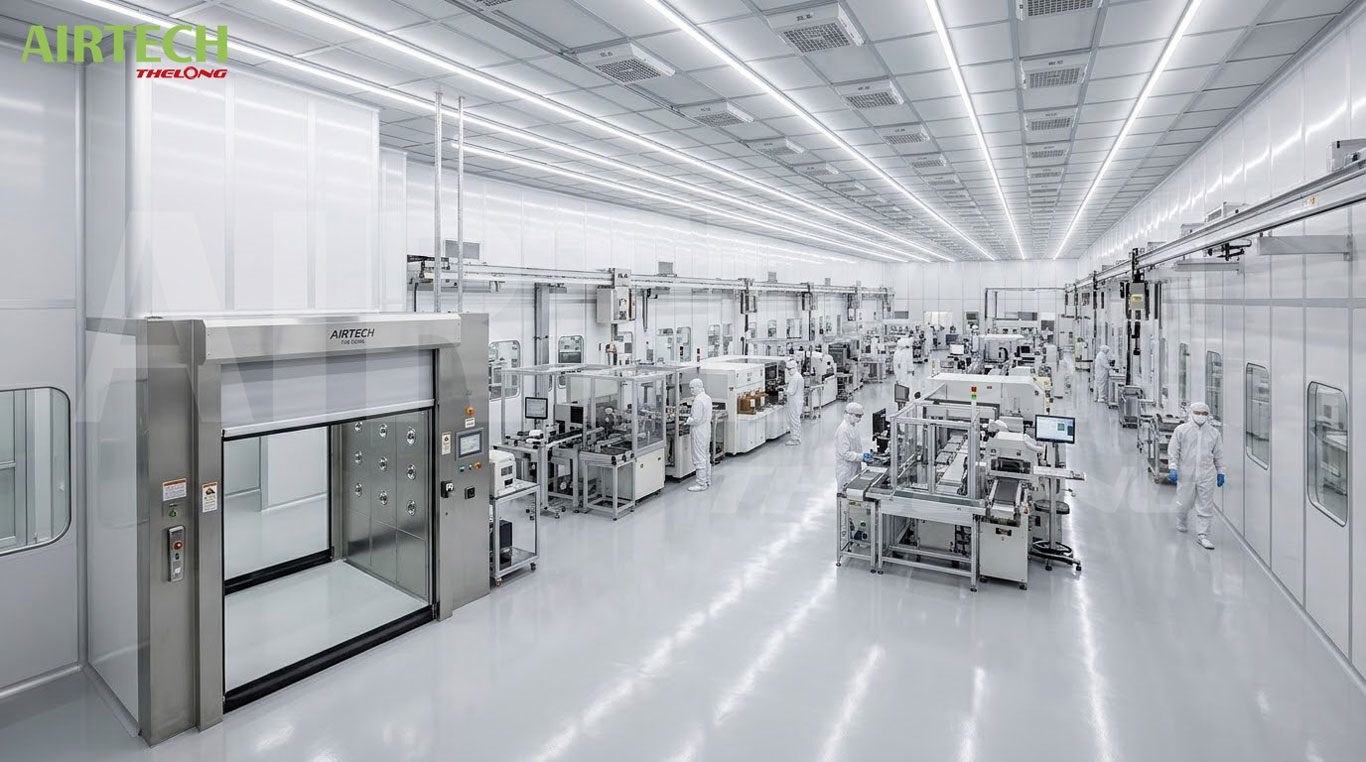

Nhà xưởng phòng sạch công nghệ cao đã hoàn thiện với dây chuyền máy SMT hoạt động đồng bộ cùng hệ thống thiết bị AIRTECH

8. Kiểm Tra Nghiệm Thu Dành Cho Bộ Phận Quản Lý Chất Lượng (QA/QC)

Trước khi ký biên bản nghiệm thu bàn giao và đưa phòng sạch vào sử dụng, kỹ sư phụ trách cần yêu cầu nhà thầu thực hiện đầy đủ các phép đo kiểm tra thực tế theo checklist chuẩn hóa dưới đây:

Kiểm tra độ rò rỉ màng lọc HEPA/ULPA (Leakage Test):
- Sử dụng máy tạo sol khí PAO (Poly Alpha Olefin) hoặc DOP phun trước phễu hút của lọc.
- Dùng đầu dò quét photometer kiểm tra toàn bộ bề mặt màng lọc và khung viền nhôm. Độ rò rỉ cho phép không được vượt quá $0.01\%$ .
Đo đếm số lượng hạt bụi theo ISO 14644-1:
- Sử dụng máy đếm hạt bụi laser (Particle Counter) đã được hiệu chuẩn (Calibration) còn hạn.
- Thiết lập số lượng điểm đo và thời gian hút mẫu dựa trên diện tích sàn quy định tại bảng biểu của tiêu chuẩn ISO.
Đo chênh lệch áp suất phòng:
- Kiểm tra bằng đồng hồ đo chênh áp vi sai (Magnehelic gauge) hoặc cảm biến áp suất kỹ thuật số.
- Chênh áp giữa phòng sạch và khu vực sạch thấp hơn tối thiểu phải đạt $10 - 15\,\text{Pa}$ ; chênh áp giữa phòng sạch và hành lang không sạch đạt $\ge 15\,\text{Pa}$ .
Đo vận tốc gió và độ đồng đều của dòng khí:
- Đối với dòng chảy tầng: Đo vận tốc gió tại mặt cắt cách bộ lọc $150\,\text{mm}$ (chuẩn $0.45\,\text{m/s} \pm 20\%$ ).
- Đối với Air Shower: Dùng máy đo gió cánh quạt cầm tay kiểm tra trực tiếp tại miệng vòi thổi (vận tốc phải đạt từ $20 - 28\,\text{m/s}$ ).
Kiểm tra trực quan dòng khí (Smoke Test / Visualization Test):
- Sử dụng máy tạo khói DI water sạch để ghi hình luồng di chuyển của không khí. Luồng khí phải quét đều từ trên xuống dưới, quét sạch bề mặt làm việc và thoát nhanh qua cửa hồi gió mà không tạo thành vùng xoáy quẩn ngược.
Kiểm tra độ phục hồi (Recovery Time Test):
- Gây nhiễm bẩn nhân tạo lên gấp 100 lần cấp sạch thiết kế, sau đó bấm giờ để hệ thống HVAC tự lọc sạch về tiêu chuẩn ban đầu. Thời gian phục hồi tiêu chuẩn phải dưới $15 - 20\,\text{phút}$ .

9. Đồng Hành Cùng AIRTECH THẾ LONG: Nâng Tầm Môi Trường Sản Xuất Công Nghệ Cao

Đầu tư vào phòng sạch công nghệ cao là một khoản đầu tư dài hạn mang tính chiến lược. Mỗi sự lựa chọn chuẩn xác về mặt công nghệ, vật liệu và thiết bị ngay từ giai đoạn bản vẽ thiết kế sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và hàng tỷ đồng rủi ro hàng lỗi hỏng trong tương lai.

Là nhà sản xuất và phát triển giải pháp phòng sạch uy tín tại Việt Nam, AIRTECH THẾ LONG tự hào mang đến cho khách hàng:

Năng lực sản xuất chủ động: Nhà máy quy mô lớn với dây chuyền máy móc gia công kim loại tấm tự động, đáp ứng mọi yêu cầu kích thước thiết kế theo mặt bằng thực tế.
Giải pháp tối ưu hóa chi phí: Cung cấp trực tiếp từ nhà máy sản xuất đến tay công trình, loại bỏ các chi phí trung gian thương mại, mang lại giá thành cạnh tranh nhất với chất lượng chuẩn quốc tế.
Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư cơ điện, tự động hóa và chuyên gia phòng sạch giàu kinh nghiệm luôn sẵn sàng đồng hành từ khâu tư vấn thiết kế, chạy thử nghiệm, thẩm định đến bảo dưỡng định kỳ.

Quý khách hàng là chủ đầu tư, kỹ sư dự án, trưởng phòng thu mua đang tìm kiếm giải pháp phòng sạch hoặc cần nâng cấp hệ thống thiết bị Air Shower, Pass Box, FFU chất lượng cao, xin vui lòng truy cập website chính thức tại thelong.com.vn hoặc liên hệ trực tiếp với bộ phận kỹ thuật để được khảo sát và tư vấn chi tiết.

Bộ câu hỏi thường gặp (FAQ):

Q1: Phòng sạch công nghệ cao khác gì so với phòng điều hòa không khí thông thường?
- Trả lời: Nhiều người nhầm lẫn phòng gắn máy lạnh điều hòa là phòng sạch. Thực tế, điều hòa dân dụng chỉ kiểm soát nhiệt độ thô nhằm tạo sự thoải mái cho con người. Trong khi đó, phòng sạch công nghệ cao phải kiểm soát đồng thời 5 chỉ số vật lý vi mô: nồng độ hạt bụi kích thước siêu nhỏ ( $0.1 - 5.0\,\mu\text{m}$ ), vi sinh vật lơ lửng, áp suất tĩnh chênh lệch giữa các phòng ( $\Delta P \ge 10 - 15\,\text{Pa}$ ), độ ẩm chính xác từng phần trăm ( $RH \pm 3\%$ ) và khả năng triệt tiêu phóng tĩnh điện (ESD). Toàn bộ luồng không khí được xử lý qua hệ thống màng lọc HEPA/ULPA đa cấp với lưu lượng trao đổi gấp hàng chục đến hàng trăm lần điều hòa tiện nghi.
Q2: Tại sao nhà máy điện tử hoặc bao bì nên chọn Air Shower cửa cuốn thay vì cửa mở cánh?
- Trả lời: Tại các nhà máy có mật độ công nhân đông hoặc thường xuyên dùng xe kéo pallet hàng hóa, cửa cánh mở quay bộc lộ nhiều nhược điểm: tốn diện tích mở cánh, tay nắm cửa là ổ nhiễm khuẩn, bản lề cơ dễ xệ làm hở gioăng gây thoát áp suất. Air Shower cửa cuốn tự động tốc độ cao (như Model ATV-EAS của AIRTECH THẾ LONG) sử dụng bạt PVC kháng khuẩn mở theo phương thẳng đứng với tốc độ $0.8 - 1.5\,\text{m/s}$ , tích hợp cảm biến radar không cần chạm tay. Điều này vừa giúp quá trình vận chuyển hàng không bị gián đoạn, vừa đóng mở cực nhanh giúp ngăn chặn tối đa bụi bẩn xâm nhập và giữ vững cột áp phòng sạch.
Q3: Bội số trao đổi khí (ACH) trong phòng sạch công nghệ cao là bao nhiêu?
- Trả lời: Bội số trao đổi khí (Air Changes per Hour - ACH) là số lần thể tích không khí trong phòng được lọc sạch và thay thế hoàn toàn trong vòng 1 giờ. Thông số này phụ thuộc vào cấp độ sạch theo tiêu chuẩn ISO 14644-1: ISO Class 8 thường yêu cầu $20 - 30$ lần/giờ; ISO Class 7 cần $30 - 60$ lần/giờ; ISO Class 6 cần $60 - 150$ lần/giờ; và ISO Class 5 cần $240 - 480$ lần/giờ (hoặc kiểm soát qua vận tốc gió chảy tầng $0.36 - 0.54\,\text{m/s}$ ). Kỹ sư tính toán cần cân bằng giữa cấp sạch yêu cầu và công suất quạt để tránh lãng phí điện năng.
Q4: Bao lâu nhà máy cần kiểm định và thay thế màng lọc HEPA một lần?
- Trả lời: Theo quy định chung của ISO 14644-2 và cGMP, việc thẩm định định kỳ phòng sạch (đếm hạt bụi, đo chênh áp, kiểm tra rò rỉ PAO/DOP) cần được tiến hành 6 tháng/lần đối với cấp sạch cao (Class 100/Grade A/B) và 12 tháng/lần đối với cấp sạch thường (Class 10,000 - 100,000/Grade C/D). Đối với việc thay màng lọc: Màng tiền lọc (G4) nên vệ sinh hoặc thay mới sau mỗi 2 - 3 tháng; màng lọc trung gian túi (F8) thay sau 6 - 9 tháng; và màng lọc tinh HEPA (H13/H14) thường có tuổi thọ từ $2 - 3$ năm tùy thuộc vào độ sạch của môi trường gió đầu vào và việc bảo trì màng lọc thô có đúng lịch hay không.
Q5: AIRTECH THẾ LONG có thể tùy biến kích thước buồng Air Shower và Pass Box theo mặt bằng nhà máy có sẵn không?
- Trả lời: Hoàn toàn có thể. Nhờ sở hữu nhà máy sản xuất cơ khí chính xác với máy cắt laser, chấn gấp CNC tự động, AIRTECH THẾ LONG trực tiếp thiết kế và chế tạo các dòng Air Shower và Pass Box theo kích thước đo đạc thực tế tại công trình của khách hàng. Chúng tôi cung cấp các cấu hình đa dạng từ buồng thổi khí 1 người, 2 - 3 người đến đường hầm Air Shower dạng Tunnel cho hàng chục công nhân; cửa mở góc 90 độ, cửa cuốn tốc độ cao cho xe nâng pallet với vật liệu linh hoạt (Inox 304, thép sơn tĩnh điện hoặc kết hợp).

Về trang trước Gửi email In trang

Các tin tức khác

Hướng Dẫn Bảo Trì Tủ Đựng Hóa Chất: Chuẩn NFPA 30 & OSHA An Toàn

Hướng dẫn quy trình bảo hành, bảo trì và kiểm định tủ đựng hóa chất 3 cấp độ chuẩn NFPA 30 & OSHA. Dịch vụ thay phin lọc than hoạt tính uy tín AIRTECH THẾ LONG.

23/10/2026 23 lượt xem

Hướng Dẫn Bảo Trì Tủ Thao Tác PCR: Chống Dương Tính Giả Chuẩn ISO

Cẩm nang bảo hành, bảo trì và kiểm định tủ thao tác PCR (PCR Workstation) 3 cấp độ chuẩn ISO Class 5. Dịch vụ thay màng lọc HEPA và đo UV từ AIRTECH THẾ LONG.

23/10/2026 25 lượt xem

Hướng Dẫn Bảo Trì Tủ Hút Khí Độc (Fume Hood) Chuẩn ASHRAE 110

Cẩm nang hướng dẫn bảo hành, bảo trì và kiểm định tủ hút khí độc Fume Hood 3 cấp độ chuẩn ASHRAE 110. Dịch vụ bảo dưỡng uy tín từ AIRTECH THẾ LONG.

22/10/2026 30 lượt xem

Hướng Dẫn Bảo Trì Tủ Cấy Vi Sinh Chuẩn Kỹ Thuật ISO Class 5

Hướng dẫn quy trình bảo hành, bảo dưỡng và kiểm định tủ cấy vi sinh 3 cấp độ chuẩn ISO Class 5. Dịch vụ thay màng lọc HEPA chính hãng uy tín từ AIRTECH THẾ LONG.

19/10/2026 193 lượt xem

Hướng Dẫn Bảo Trì Tủ An Toàn Sinh Học (BSC) Chuẩn EN 12469

Hướng dẫn quy trình bảo trì, bảo dưỡng và kiểm định tủ an toàn sinh học (Biosafety Cabinet) 3 cấp độ chuẩn EN 12469. Dịch vụ hiệu chuẩn uy tín AIRTECH THẾ LONG.

17/10/2026 323 lượt xem

Air Shower Cửa Cuốn Nhanh: Tăng Năng Suất, Chống Tụt Áp Phòng Sạch

Khám phá cấu tạo, nguyên lý và bảng thông số Air Shower cửa cuốn nhanh AIRTECH THẾ LONG. Giải pháp tối ưu tốc độ xe nâng và giữ vững chênh áp phòng sạch.

16/10/2026 47 lượt xem

Air Shower Là Gì? Cấu Tạo, Nguyên Lý & Tiêu Chuẩn Buồng Thổi Khí

Tìm hiểu Air Shower là gì, chi tiết cấu tạo, nguyên lý tuần hoàn khí 20-22m/s và bảng thông số buồng thổi khí phòng sạch chuẩn công nghệ Nhật Bản AIRTECH THẾ LONG.

16/10/2026 50 lượt xem

Tiêu Chuẩn Thiết Kế & Thi Công Phòng Thí Nghiệm Trường Đại Học Đa Chuyên Ngành

Hướng dẫn tiêu chuẩn thiết kế, bố trí mặt bằng kỹ thuật và lựa chọn nội thất phòng thí nghiệm trường đại học (Dược, Hóa, Vi sinh, Thực phẩm): tối ưu luồng di chuyển, an toàn điện nước và thiết bị bảo vệ.

10/10/2026 53 lượt xem

Giải Pháp Thiết Kế & Thi Công Phòng Lab R&D Vật Liệu Graphene Đạt Chuẩn Kỹ Thuật

Hướng dẫn tiêu chuẩn thiết kế, bố trí mặt bằng kỹ thuật và lựa chọn nội thất phòng lab R&D vật liệu graphene: kiểm soát ăn mòn hóa chất, chống rung thiết bị phân tích và an toàn khí thải.

10/10/2026 48 lượt xem

Thiết Kế Và Thi Công Hệ Thống Phòng Thí Nghiệm Hóa Học Hiện Đại

Phòng thí nghiệm hóa học là môi trường nghiên cứu và phân tích các phản ứng hóa học, kiểm nghiệm chất lượng sản phẩm, phát triển vật liệu và nghiên cứu khoa học. Để đảm bảo kết quả thí nghiệm chính xác, an toàn và ổn định, phòng thí nghiệm cần được thiết kế đồng bộ từ hạ tầng, hệ thống môi trường, nội thất phòng thí nghiệm đến các thiết bị chuyên dụng và thiết bị vô trùng.

14/03/2026 570 lượt xem

Phòng Đệm theo Tiêu Chuẩn CNC trong Hệ Thống Phòng Sạch

Trong ngành công nghiệp hiện đại, việc duy trì môi trường làm việc sạch sẽ và an toàn là điều vô cùng quan trọng, đặc biệt trong các lĩnh vực như dược phẩm, thực phẩm và công nghệ sinh học. Phòng đệm, theo tiêu chuẩn CNC (Cleanroom Class), đóng vai trò thiết yếu trong việc đảm bảo chất lượng không khí và ngăn ngừa sự xâm nhập của bụi bẩn

24/01/2026 0 lượt xem

Dịch vụ thi công phòng sạch đạt chuẩn ISO – GMP

Với nhiều năm kinh nghiệm triển khai các dự án phòng sạch từ ISO Class 1 đến Class 9, Airtech Thế Long xây dựng quy trình thi công phòng sạch bài bản, khoa học, đồng bộ thiết bị, đảm bảo hiệu quả lâu dài và tối ưu chi phí cho chủ đầu tư.

22/01/2026 533 lượt xem

DANH MỤC VÀ CHU KỲ THAY THẾ VẬT TƯ TIÊU HAO PHÒNG SẠCH

Cung cấp vật tư tiêu hao phòng sạch, thiết bị phòng sạch y tế đạt chuẩn ISO, GMP. Giải pháp trọn gói từ Airtech Thế Long

26/12/2025 693 lượt xem

KIỂM ĐỊNH VÀ BẢO TRÌ PHÒNG SẠCH: BƯỚC ĐỘT PHÁ QUYẾT ĐỊNH CHẤT LƯỢNG

Tại Airtech Thế Long, chúng tôi không chỉ giúp bạn đạt chứng nhận kiểm định lần đầu, mà còn đảm bảo duy trì môi trường sạch chuẩn quốc tế thông qua Dịch vụ Bảo trì Toàn diện, bảo vệ chất lượng sản phẩm của bạn qua năm tháng.

26/12/2025 626 lượt xem

GIẢI PHÁP THIẾT KẾ VÀ THI CÔNG PHÒNG MỔ MẮT CHUẨN ISO CLASS 5

Airtech Thế Long cung cấp dịch vụ tư vấn, thiết kế và thi công Phòng Mổ Mắt trọn gói, đảm bảo đạt chuẩn ISO Class 5 (Class 100) nghiêm ngặt nhất. Chúng tôi tích hợp công nghệ HVAC tiên tiến và các thiết bị chuyên dụng do Airtech sản xuất, mang lại môi trường làm việc an toàn, chính xác tối đa cho đội ngũ y bác sĩ.

25/12/2025 566 lượt xem

BẢO TRÌ HỆ THỐNG HVAC PHÒNG SẠCH: GIẢI PHÁP DUY TRÌ TIÊU CHUẨN GMP/ISO VÀ TIẾT KIỆM NĂNG LƯỢNG

Sau một thời gian vận hành, hệ thống HVAC sẽ đối mặt với nhiều vấn đề nghiêm trọng như: Bụi bẩn tích tụ, giảm lưu lượng khí, tăng trở lực lọc, và hư hỏng cơ khí. Nếu không được bảo trì định kỳ, hậu quả không chỉ là chi phí điện năng tăng vọt mà còn là mất hiệu lực chứng nhận GMP/ISO do không đáp ứng được cấp độ sạch đã đăng ký. Dịch vụ Bảo trì Toàn diện của Airtech Thế Long được xây dựng dựa trên tiêu chí: Phòng ngừa rủi ro, tối ưu hiệu suất.

22/12/2025 861 lượt xem

Trụ sở chính: Số 144 Phố Việt Hưng, Tổ 3, P. Việt Hưng, Hà Nội
Nhà máy 1: Lô đất IN9.4, đường số 1, khu công nghiệp Cẩm Điền - Lương Điền, xã Cẩm Giàng, thành phố Hải Phòng, Việt Nam
Nhà máy 2: E5/34A, Đường Liên Ấp 5.6, xã Vĩnh Lộc A, thành phố Hồ Chí Minh, Việt Nam

Thông tin liên hệ

Hotline: 0915.283.960 - 0915.283.043
Tel: 024.3873.7717 - Fax: 024.3872.6894
Email: info@thelong.com.vn / khaclong@airtechthelong.com.vn
Website: thelong.com.vn
